Name: Pepperl+Fuchs senzor induktiven NMB10-18GH50-E2 288267 M18 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

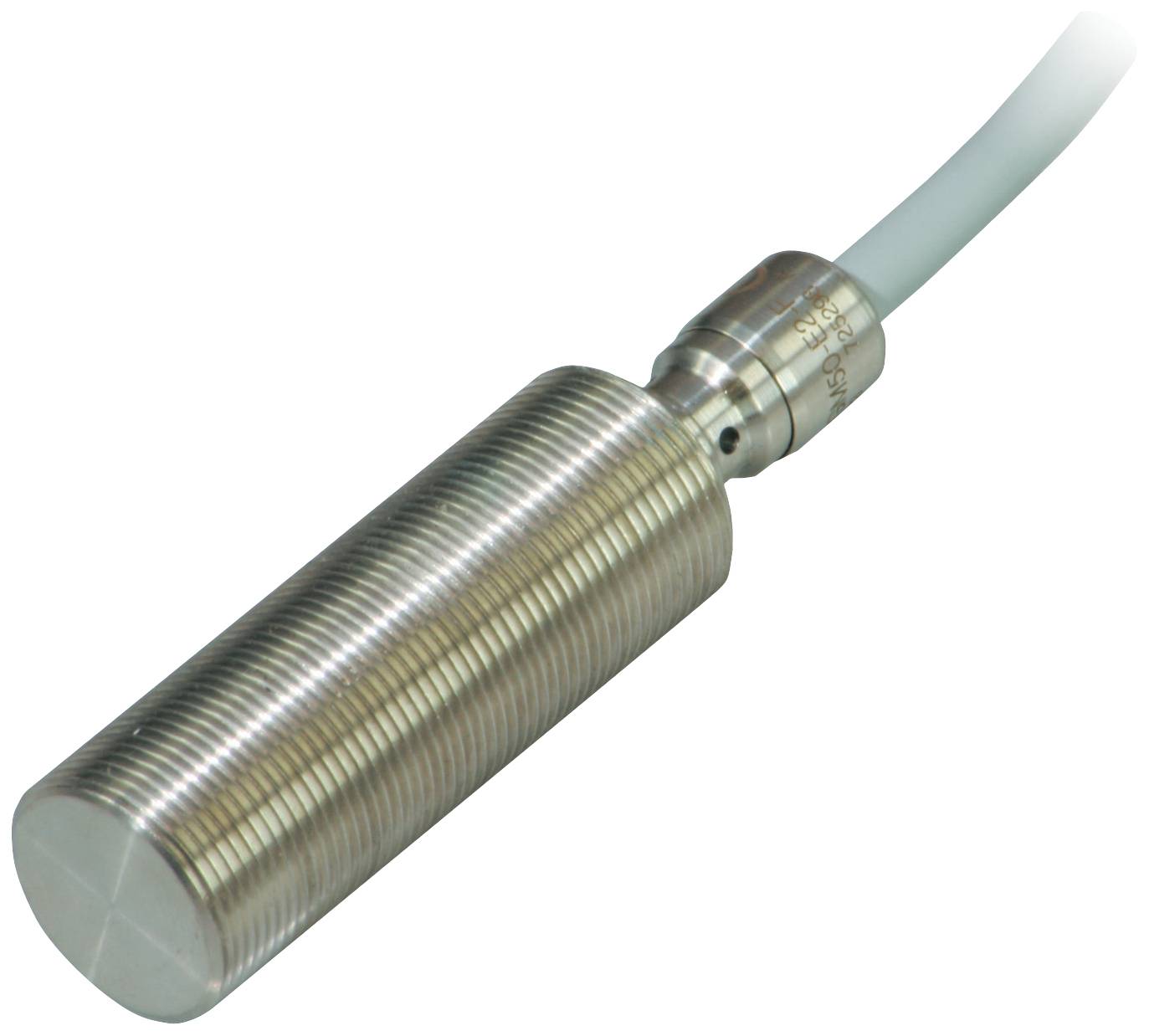

Cilindrični induktivni senzor iz kovine z rebrasto ohišjem in kabelskim priključkom, namenjen zaznavanju objektov.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

10 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,18.12.

Število

kos - zaloga Nemčija

Skupaj (305,00 € / Kos)

305,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NMB10-18GH50-E2

Min. obratovalna napetost: 10 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 10 - 30 V

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 10 mm

Izhod: PNP

Material ohišja: legirano jeklo v4a (kaljeno)

Izvedba: induktiven

Material - lastnosti: nerjavni

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M18

Priključek: kabel

Dolžina kabla: 2 m

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69K (v vgrajenem stanju)

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 300 Hz

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628418 Pepperl+Fuchs senzor induktiven NMB10-18GH50-E2 288267 M18 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628418 Pepperl+Fuchs senzor induktiven NMB10-18GH50-E2 288267 M18 zvezna vgradnja PNP

Opis

Preklopna razdalja: 10 mm, vgradnja: podometno v ST37 / 1.0037, preklopna funkcija: vklopni kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 10 mm
Vgradnja: poravnano s ST37 / 1.0037
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 8,1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,25
redukcijski faktor r V2A (1,4301) : 0,5 (0,9 pri debelini materiala 2 mm)
redukcijski faktor r St37 : 1
Vrsta izhoda: 3-žilni
značilnosti
pogoji namestitve
A: 0 mm
Š: 16 mm
C: 30 mm
F: 60 mm
Delovna napetost: 10 ... 30 V
Preklopna frekvenca: 0 ... 300 Hz
Histereza: 3 ... 15 običajno 5%
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: da
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Preostali tok: ≤0,1 mA
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 40 ms
Prikaz preklopnega stanja: LED, rumena
mejni datumi
Statični delovni tlak: 60 barov (870,2 psi) maks.
Funkcionalne varnostne značilnosti
MTTF tj : 655 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta priključka: kabel TPE-S, 2 m 3 x 0,34 mm 2
Material ohišja: nerjaveče jeklo 1.4435 / AISI 316L (V4A)
Sprednja stran: nerjavno jeklo 1.4435 / AISI 316L (V4A)
Stopnja zaščite: IP68 / IP69K
Masa: 112 g
Splošne informacije
Vgradne mere: x: 18 mm | y: ≥ 4 mm
