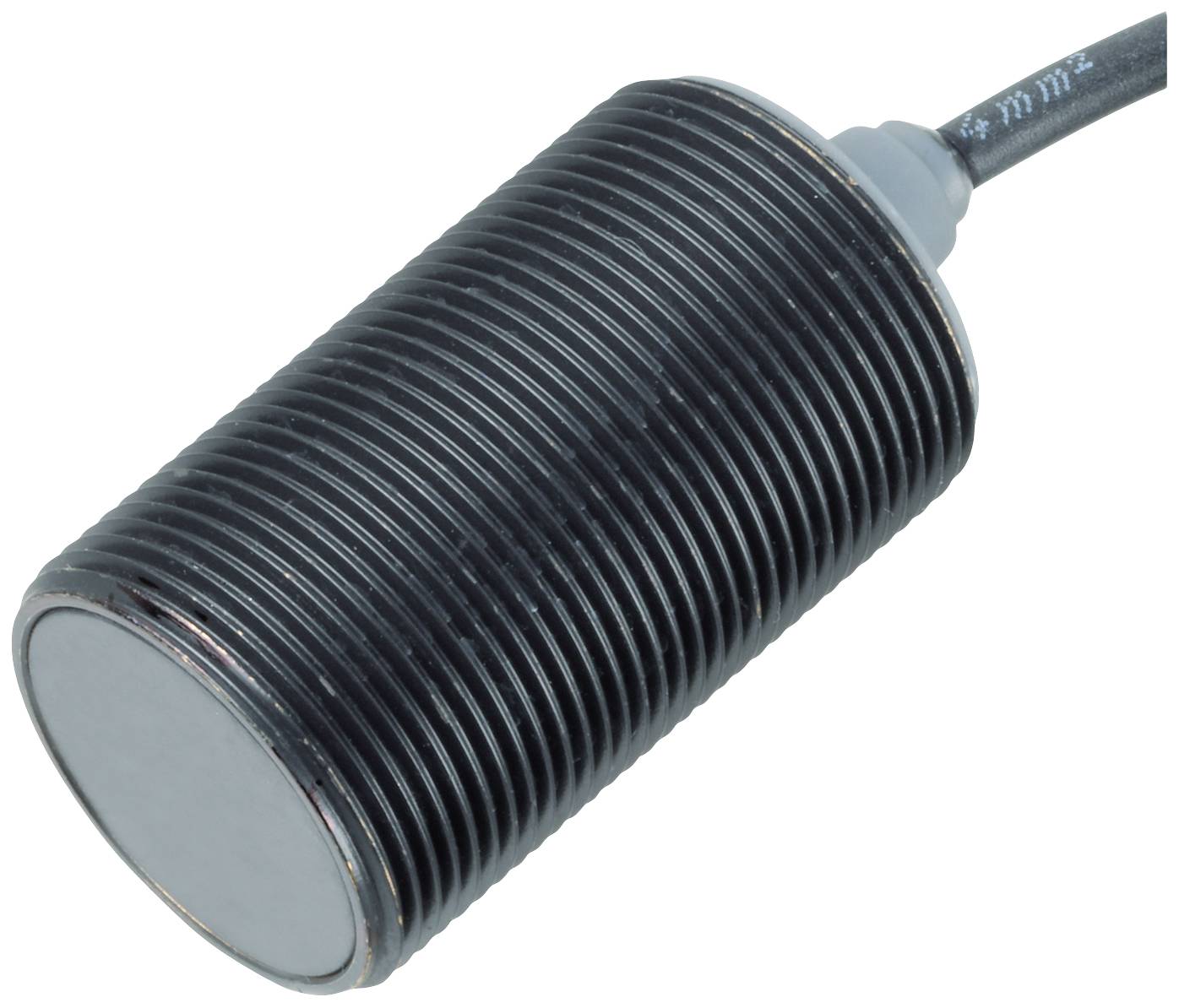

Name: Pepperl+Fuchs senzor induktiven NRB15-30GM50-E2-IO-C 306533-0010 zvezna vgradnja PNP (Ø) 4.3 mm
Brand: Pepperl+Fuchs
SKU: 2628376
Availability: BackOrder

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NRB15-30GM50-E2-IO-C

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 odpiralo
1 zapiralo

Preklopna razdalja (maks.): 15 mm

Izhod: PNP

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: prevlečen s teflonom

Vrsta namestitve: zvezna vgradnja

Priključek: kabel

Dolžina kabla: 2 m

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Premer: 4.3 mm

Mere: (Ø) 4.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 600 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628376 Pepperl+Fuchs senzor induktiven NRB15-30GM50-E2-IO-C 306533-0010 zvezna vgradnja PNP (Ø) 4.3 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628376 Pepperl+Fuchs senzor induktiven NRB15-30GM50-E2-IO-C 306533-0010 zvezna vgradnja PNP (Ø) 4.3 mm

Opis

Območje zaznavanja: 15 mm (tovarniška nastavitev), namestitev: podometna, preklopna funkcija: NO/NC programabilna, vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: normalno odprto/zaprto (NO/NC), programljivo
Vrsta izhoda: PNP
Razdalja zaznavanja: 15 mm (tovarniška nastavitev)
Bližnja razdalja zaznavanja: 10 mm (aktivirano s programsko opremo)
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 12,15 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 600 Hz (delovanje preklopne točke) | 0 ... 25 Hz (okenski način, način preklopne točke z alarmom stabilnosti)
Histereza: običajno 3 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 0,5 V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA tipično 60 µA pri 25 °C
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: največ 150 ms
DC magnetno polje: 200 mT
Izmenično magnetno polje: 200 mT
Prikaz stanja: LED rumena
Funkcionalne varnostne značilnosti
MTTF tj : 362 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q)
Različica IO-Link: 1.1
ID naprave: 0x201113 (2101523)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa (nadzorna stran): 2 bita | Izhod podatkov procesa (na strani krmilnika): brez
Podpora za "SIO način": da
Združljiva vrsta glavnih vrat: A
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene | Vir napajanja razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: PUR kabel, 2 m
Prerez žice: 0,34 mm 2
Material ohišja: medenina, prevlečen s PTFE
Obraz: PPS
Vrsta zaščite: IP67
Kabel
Premer kabla: 4,3 mm ± 0,1 mm
upogibni polmer:> 10 x premer kabla
Masa: 180g
privzete nastavitve
Privzeto: način delovanja = delovanje preklopne točke z alarmom stabilnosti | Preklopna funkcija = zapiralo (NE) | Razdalja zaznavanja = 15 mm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
