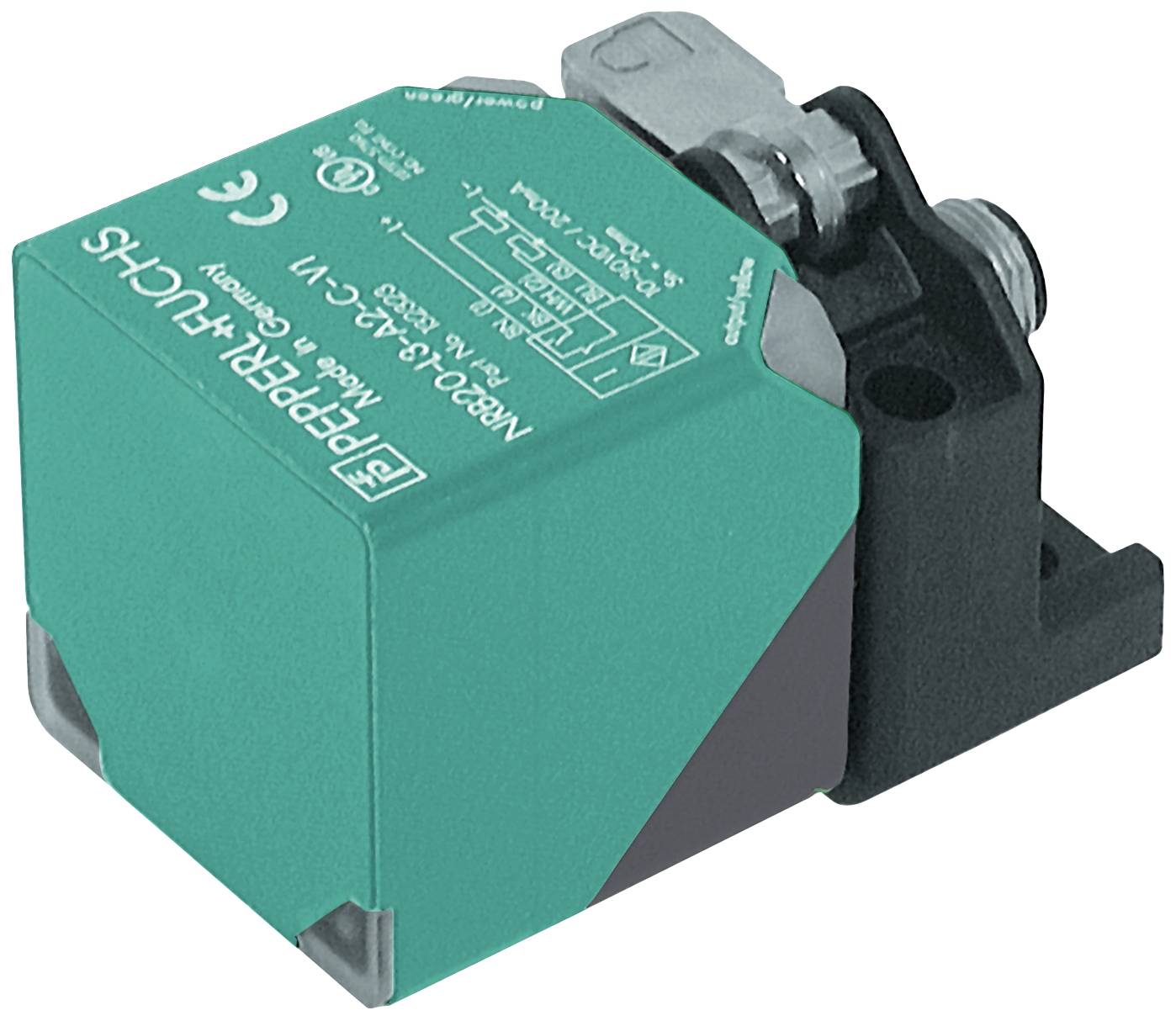

Slika je simbolična
Pepperl+Fuchs senzor induktiven NRB20-L3-A2-V1 306534-0103 M12 zvezna vgradnja PNP
Vrsta izdelka
senzor
Maks. obratovalna napetost
30 V/DC
Kontakt
antivalentno
Preklopna razdalja (maks.)
20 mm
Izhod
PNP
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
senzor
- Vrsta
NRB20-L3-A2-V1
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Kontakt
antivalentno
- Preklopna razdalja (maks.)
20 mm
- Izhod
PNP
- Material ohišja
GD-ZnAl4Cu1
- Izvedba
induktiven
- Material - lastnosti
ojačan s steklenimi vlakni
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M12
- Priključek
vtič M12, 4-polni
- Značilnosti
LED zaslon
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
IP67
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- Preklopna frekvenca
440 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628473 Pepperl+Fuchs senzor induktiven NRB20-L3-A2-V1 306534-0103 M12 zvezna vgradnja PNP
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628473 Pepperl+Fuchs senzor induktiven NRB20-L3-A2-V1 306534-0103 M12 zvezna vgradnja PNP
Opis
Preklopna razdalja: 20 mm, vgradnja: podometna, preklopna funkcija: protivalentna, tip izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Preklopna funkcija: komplementarna
- Vrsta izhoda: PNP
- Razdalja zaznavanja: 20 mm
- Montaža: podometno
- Izhodna polarnost: DC
- Zagotovljena preklopna razdalja: 0 ... 16,2 mm
- Realna preklopna razdalja: 18 ... 22 mm običajno 20 mm
- redukcijski faktor r Al : 1
- redukcijski faktor r Cu : 1
- redukcijski faktor r V2A (1,4301) : 1
- redukcijski faktor r St37 : 1
- Vrsta izhoda: 4-žilni
- značilnosti
- Delovna napetost: 10 ... 30 V/DC
- Preklopna frekvenca: 0 ... 440 Hz
- Histereza: 3 ... 15%
- Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
- Zaščita pred kratkim stikom: taktiranje
- Padec napetosti: ≤ 2,5 V
- Obratovalni tok: 0 ... 200 mA
- Preostali tok: 0 ... 0,5 mA običajno 0,01 mA
- Tok brez obremenitve: ≤25mA
- Zakasnitev pripravljenosti: 15 ms
- DC magnetno polje: 200 mT
- Izmenično magnetno polje: 200 mT
- Prikaz delovne napetosti: LED, zelena
- Prikaz preklopnega stanja: LED, rumena
- Funkcionalne varnostne značilnosti
- MTTF tj : 1123 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Skladnost s standardi in smernicami
- Skladnost s standardi
- Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobritve in certifikati
- Zaščitni razred II
- Nazivna izolacijska napetost: 60 V
- Nazivna impulzna vzdržljivost napetosti: 800 V
- Odobritev UL: na seznamu cULus, za splošne namene
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
- Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
- mehanski podatki
- Vrsta priključka: konektor naprave M12 x 1, 4-polni
- Material ohišja: GD-ZnAl4Cu1, prevlečen | Montažna prirobnica PA6-GF35
- Lice: PA 6 Grivory GVN-35H
- Vrsta zaščite: IP67
- Masa: 180g
