Name: Pepperl+Fuchs senzor induktiven NRB20-U1-E2-IO 306534-0005 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

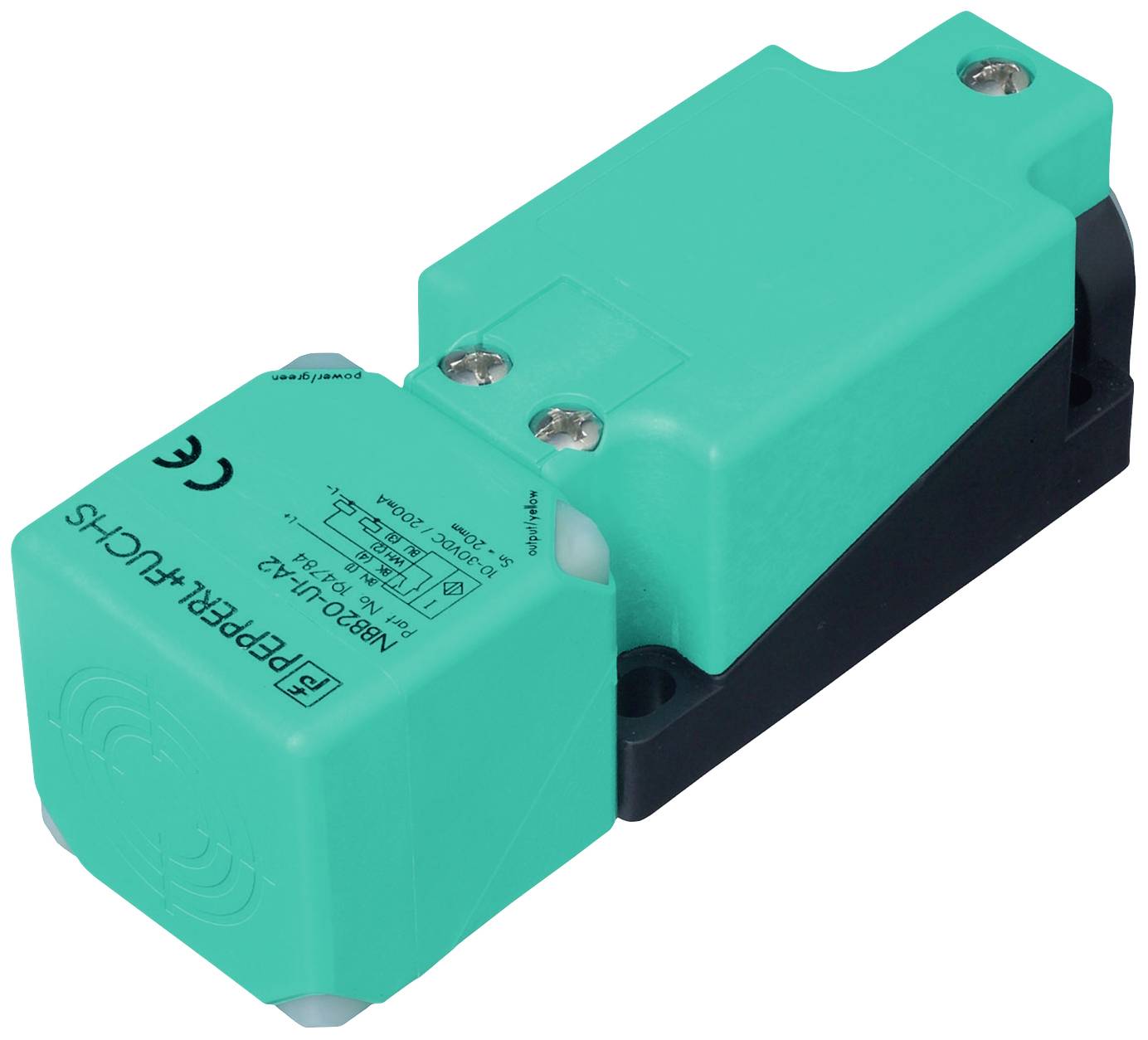

Pravokoten zelen senzor s črno podlago, dvema pritrditvenima vijako in CE-oznako, znamke Pepperl+Fuchs.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

1 odpiralo

1 zapiralo

Preklopna razdalja (maks.)

20 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,29.12.2026

Število

kos - zaloga Nemčija

Skupaj (164,99 € / Kos)

164,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NRB20-U1-E2-IO

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 odpiralo
1 zapiralo

Preklopna razdalja (maks.): 20 mm

Izhod: PNP

Material ohišja: poliamid

Izvedba: induktiven

Material - lastnosti: prevlečen s praškom

Vrsta namestitve: zvezna vgradnja

Priključek: vijačna sponka

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 440 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628465 Pepperl+Fuchs senzor induktiven NRB20-U1-E2-IO 306534-0005 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628465 Pepperl+Fuchs senzor induktiven NRB20-U1-E2-IO 306534-0005 zvezna vgradnja PNP

Opis

Preklopna razdalja: 20 mm (tovarniška nastavitev), Namestitev: podometna, Preklopna funkcija: NO/NC programabilna, Vrsta izhoda: PNP, Delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: normalno odprto/zaprto (NO/NC), programljivo
Vrsta izhoda: PNP
Preklopna razdalja: 20 mm (tovarniška nastavitev)
Razdalja zaznavanja blizu: 15 mm (aktivirano s programsko opremo)
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 16,2 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 440 Hz (delovanje preklopne točke) | 0 ... 10 Hz (okenski način, način preklopne točke z alarmom stabilnosti)
Histereza: običajno 3 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 0,5 V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA tipično 60 µA pri 25 °C
Tok brez obremenitve: ≤20mA
Zakasnitev pripravljenosti: največ 150 ms
DC magnetno polje: 200 mT
Izmenično magnetno polje: 200 mT
Prikaz delovne napetosti: LED, zelena
Indikator stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 701 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = terminal 4)
Različica IO-Link: 1.1
ID naprave: 0x201005 (2101253)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa (nadzorna stran): 2 bita | Izhod podatkov procesa (stran krmilnika): brez
Podpora za "SIO način": da
Združljiva vrsta glavnih vrat: A
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene | Vir napajanja razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
Material ohišja: PA/kovina z epoksi praškastim premazom
Obraz: PA
Osnova ohišja: plastika
Vrsta zaščite: IP67
Masa: 275g
Opomba: Zatezni moment: 1,8 Nm (ohišje)
privzete nastavitve
Privzeto: način delovanja = delovanje preklopne točke z alarmom stabilnosti | Preklopna funkcija = zapiralo (NE) | Razdalja zaznavanja = 20 mm
