Name: Pepperl+Fuchs senzor induktiven NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nezvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628369
Availability: BackOrder

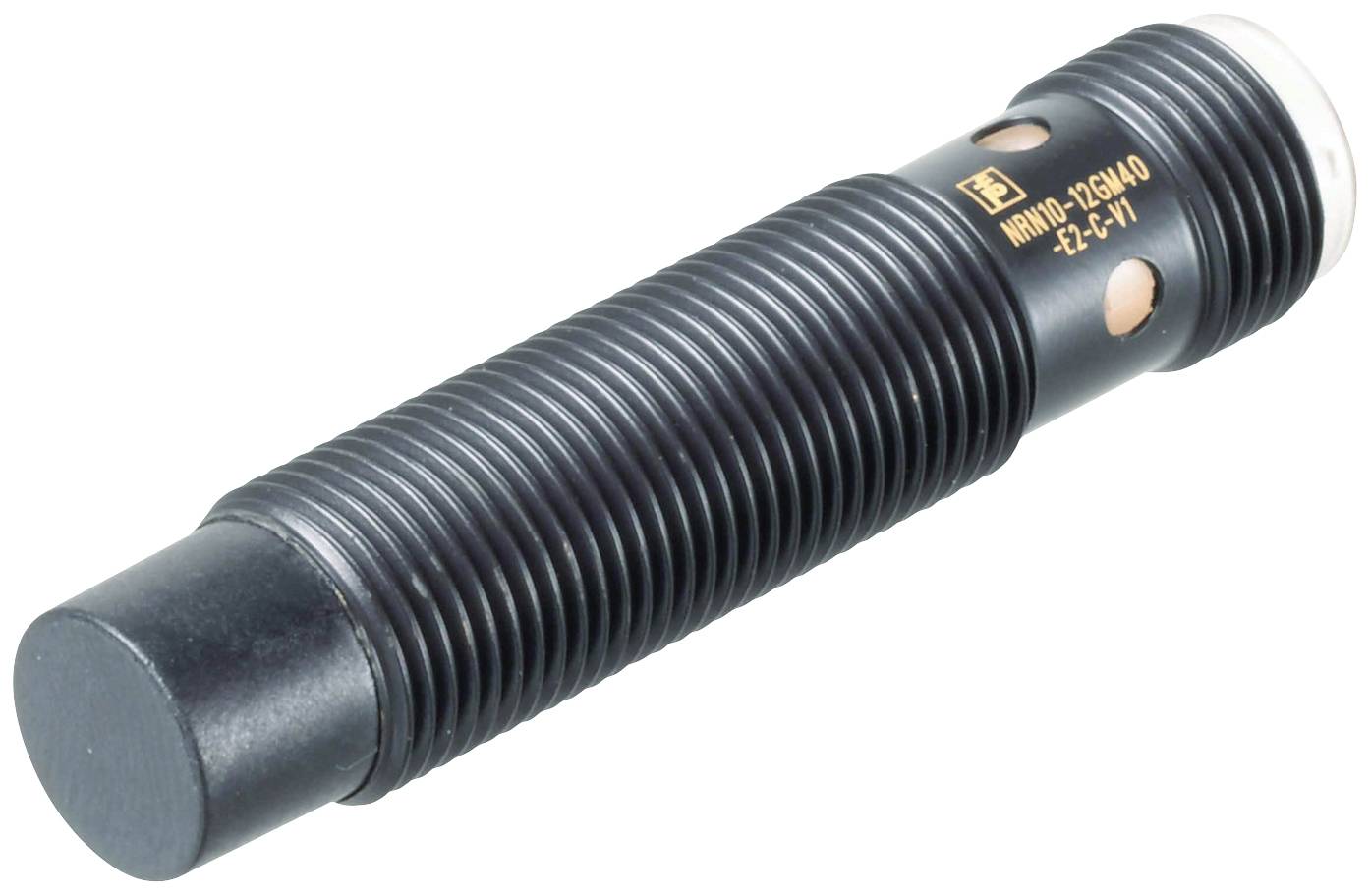

Črn, cilindričen blažilec z nagubanim površjem in zlatim napisom, ležeč v diagonalni legi.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

1 odpiralo

1 zapiralo

Preklopna razdalja (maks.)

10 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (179,99 € / Kos)

179,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NRN10-12GM40-E2-IO-C-V1

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 odpiralo
1 zapiralo

Preklopna razdalja (maks.): 10 mm

Izhod: PNP

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: prevlečen s teflonom

Vrsta namestitve: nezvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: vtič M12, 4-polni

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 1300 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628369 Pepperl+Fuchs senzor induktiven NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nezvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628369 Pepperl+Fuchs senzor induktiven NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nezvezna vgradnja PNP

Opis

Preklopna razdalja: 10 mm (tovarniška nastavitev), Namestitev: ni podometna, Preklopna funkcija: NO/NC programabilna, Vrsta izhoda: PNP, Obratovalna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: normalno odprto/zaprto (NO/NC), programljivo
Vrsta izhoda: PNP
Preklopna razdalja: 10 mm (tovarniška nastavitev)
Razdalja zaznavanja blizu: 8 mm (aktivirano s programsko opremo)
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 8,1 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 1300 Hz (delovanje preklopne točke) | 0 ... 80 Hz (okenski način, način preklopne točke z alarmom stabilnosti)
Histereza: običajno 3 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 0,5 V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA tipično 60 µA pri 25 °C
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: največ 150 ms
DC magnetno polje: 200 mT
Izmenično magnetno polje: 200 mT
Indikator stanja: LED z več luknjami, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 362 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Različica IO-Link: 1.1
ID naprave: 0x201114 (2101524)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa (nadzorna stran): 2 bita | Izhod podatkov procesa (na strani krmilnika): brez
Podpora za "SIO način": da
Združljiva vrsta glavnih vrat: A
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene | Vir napajanja razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: medenina, prevlečen s PTFE
Obraz: PPS
Vrsta zaščite: IP67
Masa: 24g
privzete nastavitve
Privzeto: način delovanja = delovanje preklopne točke z alarmom stabilnosti | Preklopna funkcija = zapiralo (NE) | Razdalja zaznavanja = 10 mm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
