Name: Pepperl+Fuchs senzor induktiven NSB15-L2M-2E2-V1-S2D2 304275-000001 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2627838
Availability: BackOrder

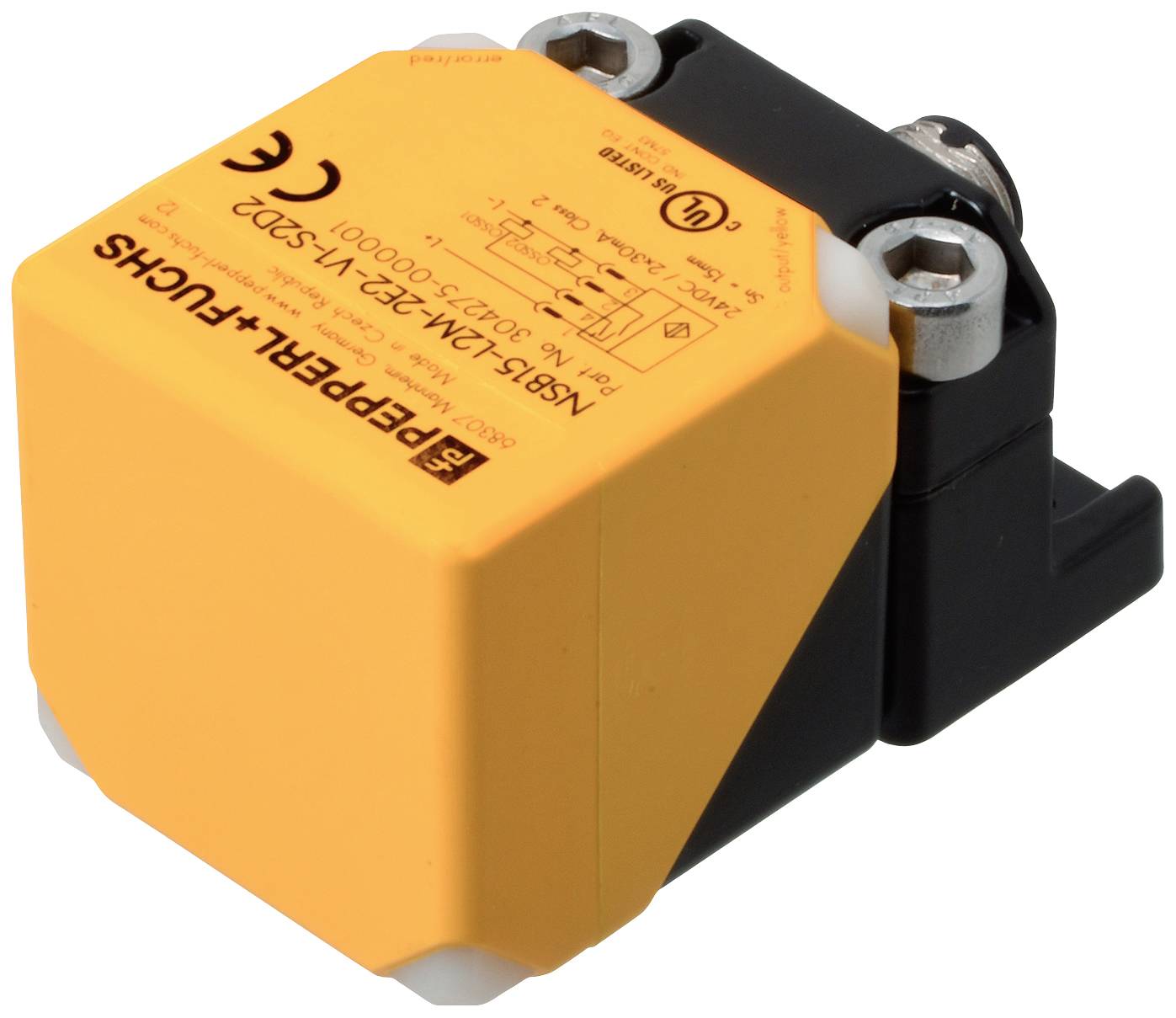

Rumeno pravokotno ohišje senzorja s črno pritrditvijo, z napisom blagovne znamke 'PEPPERL+FUCHS'.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

2 zapiralo

Preklopna razdalja (maks.)

15 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (224,99 € / Kos)

224,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NSB15-L2M-2E2-V1-S2D2

Min. obratovalna napetost: 18 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 18 - 30 V

Kontakt: 2 zapiralo

Preklopna razdalja (maks.): 15 mm

Izhod: PNP

Material ohišja: poliamid (ojačan s steklenimi vlakni)

Izvedba: induktiven

Vrsta namestitve: zvezna vgradnja

Priključek: vtič M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 10 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627838 Pepperl+Fuchs senzor induktiven NSB15-L2M-2E2-V1-S2D2 304275-000001 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627838 Pepperl+Fuchs senzor induktiven NSB15-L2M-2E2-V1-S2D2 304275-000001 zvezna vgradnja PNP

Opis

Preklopna razdalja: 15 mm, vgradnja: podometna, preklopna funkcija: 2 x vklopni kontakt (NO), tip izhoda: PNP, delovna napetost: 18 ... 30 V, delovni tok: 1 ... 30mA na izhod

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: 2 x normalno odprt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 15 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 12,15 mm
Prožilni element: referenčni element v skladu z EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,9
redukcijski faktor r gospa : 0,45
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 18 ... 30 V
Nazivna delovna napetost: 24 V
Preklopna frekvenca: 0 ... 10Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Odpornost na preobremenitev: da
Padec napetosti: ≤ 3V | pri I L (vsota vseh izhodov) največ 50 mA
Nazivna izolacijska napetost: 30 V
Obratovalni tok: 1 ... 30mA na izhod
Preostali tok: 0 ... 0,5 mA
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 300 ms
Prikaz preklopnega stanja: LED, rumena
Prikaz napake: LED, rdeča
Funkcionalne varnostne značilnosti
Raven varnostne celovitosti (SIL): SIL 2
Raven uspešnosti (PL): PL d
Kategorija: 2. kat
MTTF tj :> 7500 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): najmanj 60%
Varovana izklopna razdalja PDDB: 22,5 mm
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Združljivo z EN ISO 61131-2:2007 Tip 1, 2, 3
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
Nadmorska višina delovanja: ≤ 2000 m nadmorske višine
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: PA-GF35 | Kovinska podlaga, prevlečena s ksilanom | Kovinska montažna prirobnica, prevlečena s ksilanom.
Obraz: PA-GF35
Stopnja zaščite: IP68 / IP69
Masa: 192 g

Opis

Izvedba

Splošni podatki
Preklopna funkcija: 2 x normalno odprt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 15 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 12,15 mm
Prožilni element: referenčni element v skladu z EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,9
redukcijski faktor r gospa : 0,45
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 18 ... 30 V
Nazivna delovna napetost: 24 V
Preklopna frekvenca: 0 ... 10Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Odpornost na preobremenitev: da
Padec napetosti: ≤ 3V | pri I L (vsota vseh izhodov) največ 50 mA
Nazivna izolacijska napetost: 30 V
Obratovalni tok: 1 ... 30mA na izhod
Preostali tok: 0 ... 0,5 mA
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 300 ms
Prikaz preklopnega stanja: LED, rumena
Prikaz napake: LED, rdeča
Funkcionalne varnostne značilnosti
Raven varnostne celovitosti (SIL): SIL 2
Raven uspešnosti (PL): PL d
Kategorija: 2. kat
MTTF tj :> 7500 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): najmanj 60%
Varovana izklopna razdalja PDDB: 22,5 mm
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Združljivo z EN ISO 61131-2:2007 Tip 1, 2, 3
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
Nadmorska višina delovanja: ≤ 2000 m nadmorske višine
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: PA-GF35 | Kovinska podlaga, prevlečena s ksilanom | Kovinska montažna prirobnica, prevlečena s ksilanom.
Obraz: PA-GF35
Stopnja zaščite: IP68 / IP69
Masa: 192 g
