Name: Pepperl+Fuchs senzor induktiven NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nezvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628067
Availability: BackOrder

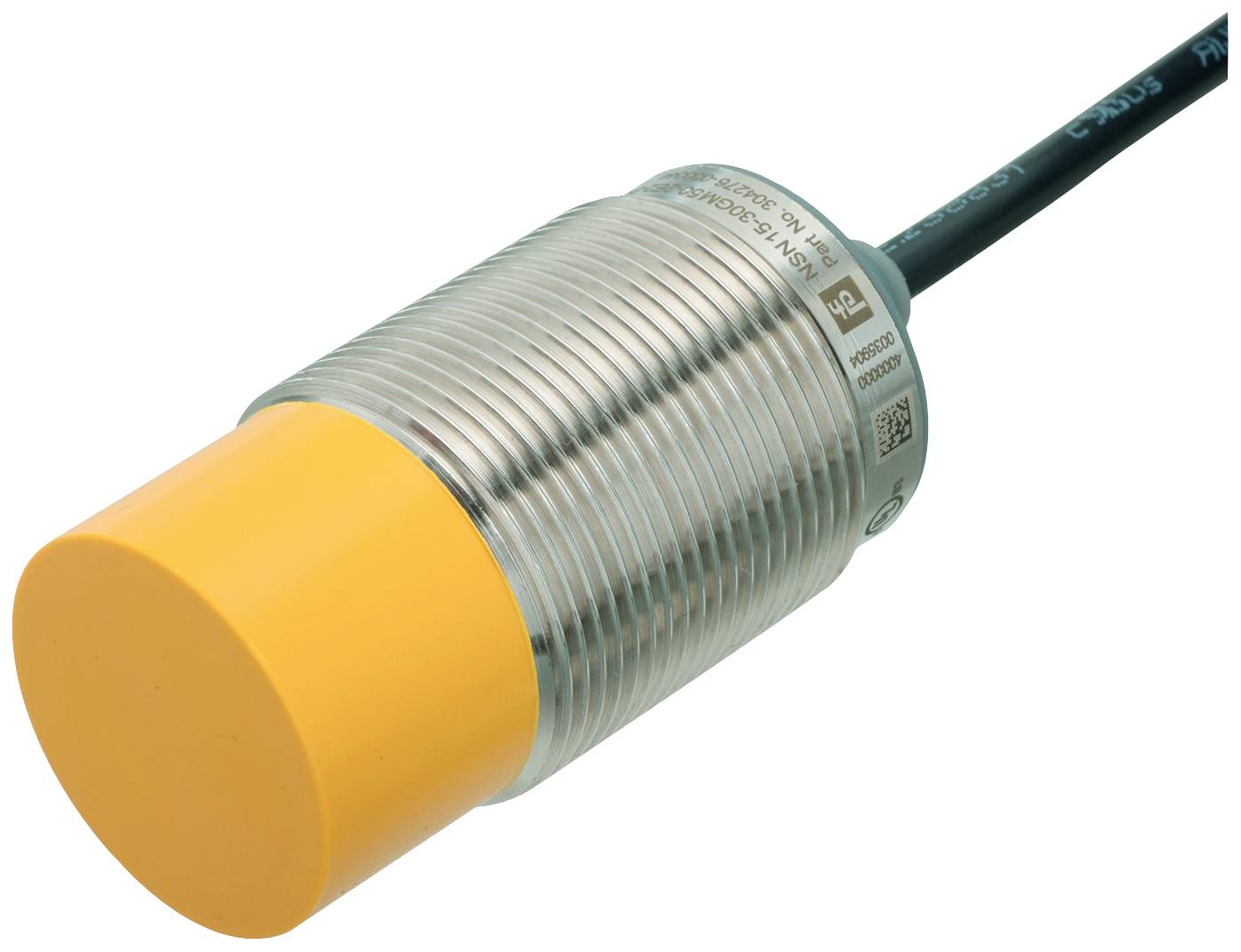

Cilindričen induktivni senzor z rumeno kapo in nazobčanim kovinskim ohišjem. Kabel je pritrjen na zadnji strani.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

2 zapiralo

Preklopna razdalja (maks.)

15 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,18.12.

Število

kos - zaloga Nemčija

Skupaj (279,00 € / Kos)

279,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NSN15-30GH50-2E2-PUR-S2D2

Min. obratovalna napetost: 18 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 18 - 30 V

Kontakt: 2 zapiralo

Preklopna razdalja (maks.): 15 mm

Izhod: PNP

Material ohišja: legirano jeklo v4a (kaljeno)

Izvedba: induktiven

Material - lastnosti: nerjavni

Vrsta namestitve: nezvezna vgradnja

Priključek: kabel

Dolžina kabla: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 20 Hz

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628067 Pepperl+Fuchs senzor induktiven NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nezvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628067 Pepperl+Fuchs senzor induktiven NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nezvezna vgradnja PNP

Opis

Razdalja zaznavanja: 15 mm; Namestitev: neporavnana; Preklopna funkcija: 2 x stikala (NO); Vrsta izhoda: PNP; Delovna napetost: 18 ... 30V; Obratovalni tok: 1 ... 30mA na izhod

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: 2 x normalno odprt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 15 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 12,15 mm
Prožilni element: referenčni element v skladu z EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,5
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gospa : 0,55
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 18 ... 30 V
Nazivna delovna napetost: 24 V
Preklopna frekvenca: 0 ... 20Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Odpornost na preobremenitev: da
Padec napetosti: ≤ 3V | pri I L (vsota vseh izhodov) največ 50 mA
Nazivna izolacijska napetost: 30 V
Obratovalni tok: 1 ... 30mA na izhod
Preostali tok: 0 ... 0,5 mA
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 300 ms
Prikaz preklopnega stanja: LED, rumena
Prikaz napake: LED, rdeča
Funkcionalne varnostne značilnosti
Raven varnostne celovitosti (SIL): SIL 2
Raven uspešnosti (PL): PL d
Kategorija: 2. kat
MTTF tj :> 7500 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): najmanj 60%
Varovana izklopna razdalja PDDB: 22,5 mm
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Združljivo z EN ISO 61131-2:2007 tip 1, 2, 3
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
Nadmorska višina delovanja: ≤ 2000 m nadmorske višine
mehanski podatki
Vrsta priključka: PUR kabel, 2 m
Prerez žice: 0,34 mm 2
Material ohišja: nerjaveče jeklo 1.4404 / AISI 316L (V4A)
Lice: PBT
Stopnja zaščite: IP68 / IP69
Masa: 160g
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama
