Name: Pepperl+Fuchs senzor kapacitiven CCN5-F46A-E1 103535 nezvezna vgradnja NPN
Brand: Pepperl+Fuchs
SKU: 2628191
Availability: BackOrder

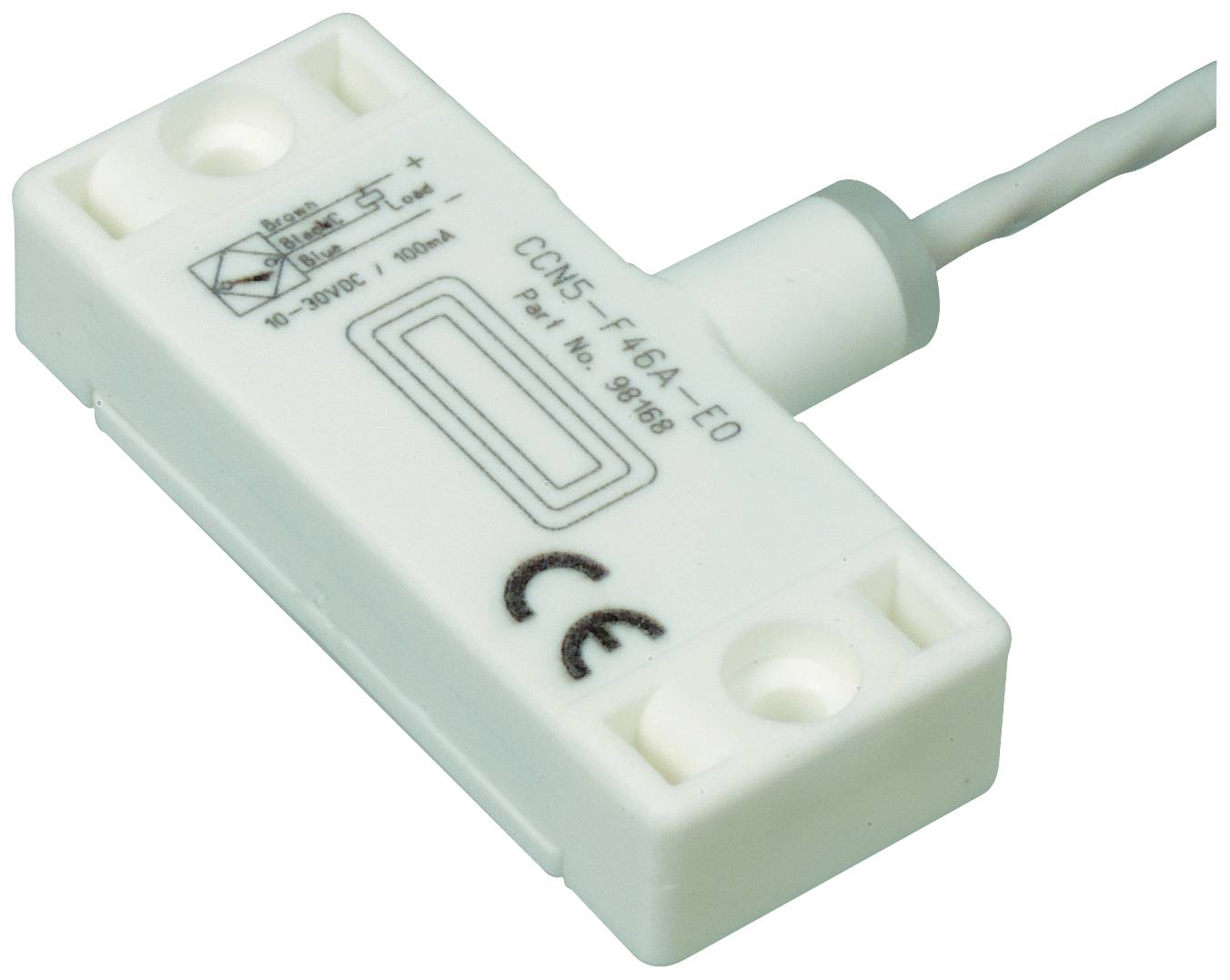

Pravokoten, bel magnetni stikalni element s kabelskim priključkom, oznako CE in tehničnimi specifikacijami na zgornji strani.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

1 odpiralo

Preklopna razdalja (maks.)

5 mm

Izhod

NPN

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (134,99 € / Kos)

134,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: CCN5-F46A-E1

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 odpiralo

Preklopna razdalja (maks.): 5 mm

Izhod: NPN

Material ohišja: PVDF

Izvedba: kapacitiven

Vrsta namestitve: nezvezna vgradnja

Priključek: kabel

Dolžina kabla: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628191 Pepperl+Fuchs senzor kapacitiven CCN5-F46A-E1 103535 nezvezna vgradnja NPN

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628191 Pepperl+Fuchs senzor kapacitiven CCN5-F46A-E1 103535 nezvezna vgradnja NPN

Opis

Preklopna razdalja: 5 mm, vgradnja: neporavnana, preklopna funkcija: normalno zaprt (NC), vrsta izhoda: NPN, delovna napetost: 10 ... 30 V/DC

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: odpirač (NC)
Vrsta izhoda: NPN
Razdalja zaznavanja: 5 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,5 mm
Vrsta izhoda: 3-žilni
značilnosti
pogoji namestitve
Š: 0 mm
C: 10 mm
F: 20 mm / 50 mm
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 10Hz
Histereza: 1 ... 10 običajno 5%
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Padec napetosti na I L
Padec napetosti I L = 10 mA, preklopni element vklopljen: 0,8 ... 2,2 V običajno 1,4 V
Obratovalni tok: 0 ... 100 mA
najmanjši delovni tok: 0 mA
Diferenčni tok: 0 ... 0,5 mA običajno 0,01 mA
Diferenčni tok T u =40 °C izklopljen stikalni element: ≤ 100 µA
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 50 ms
Prikaz preklopnega stanja: LED, rumena
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CSA: na seznamu cCSAus, splošni namen
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: FEP kabel, 2 m
Prerez žice: 0,14 mm 2
Material ohišja: PVDF
Lice: PVDF
Vrsta zaščite: IP68
Opomba: natezna trdnost kabla 20 N

Opis

Preklopna razdalja: 5 mm, vgradnja: neporavnana, preklopna funkcija: normalno zaprt (NC), vrsta izhoda: NPN, delovna napetost: 10 ... 30 V/DC

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: odpirač (NC)
Vrsta izhoda: NPN
Razdalja zaznavanja: 5 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,5 mm
Vrsta izhoda: 3-žilni
značilnosti
pogoji namestitve
Š: 0 mm
C: 10 mm
F: 20 mm / 50 mm
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 10Hz
Histereza: 1 ... 10 običajno 5%
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Padec napetosti na I L
Padec napetosti I L = 10 mA, preklopni element vklopljen: 0,8 ... 2,2 V običajno 1,4 V
Obratovalni tok: 0 ... 100 mA
najmanjši delovni tok: 0 mA
Diferenčni tok: 0 ... 0,5 mA običajno 0,01 mA
Diferenčni tok T u =40 °C izklopljen stikalni element: ≤ 100 µA
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 50 ms
Prikaz preklopnega stanja: LED, rumena
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CSA: na seznamu cCSAus, splošni namen
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: FEP kabel, 2 m
Prerez žice: 0,14 mm 2
Material ohišja: PVDF
Lice: PVDF
Vrsta zaščite: IP68
Opomba: natezna trdnost kabla 20 N
