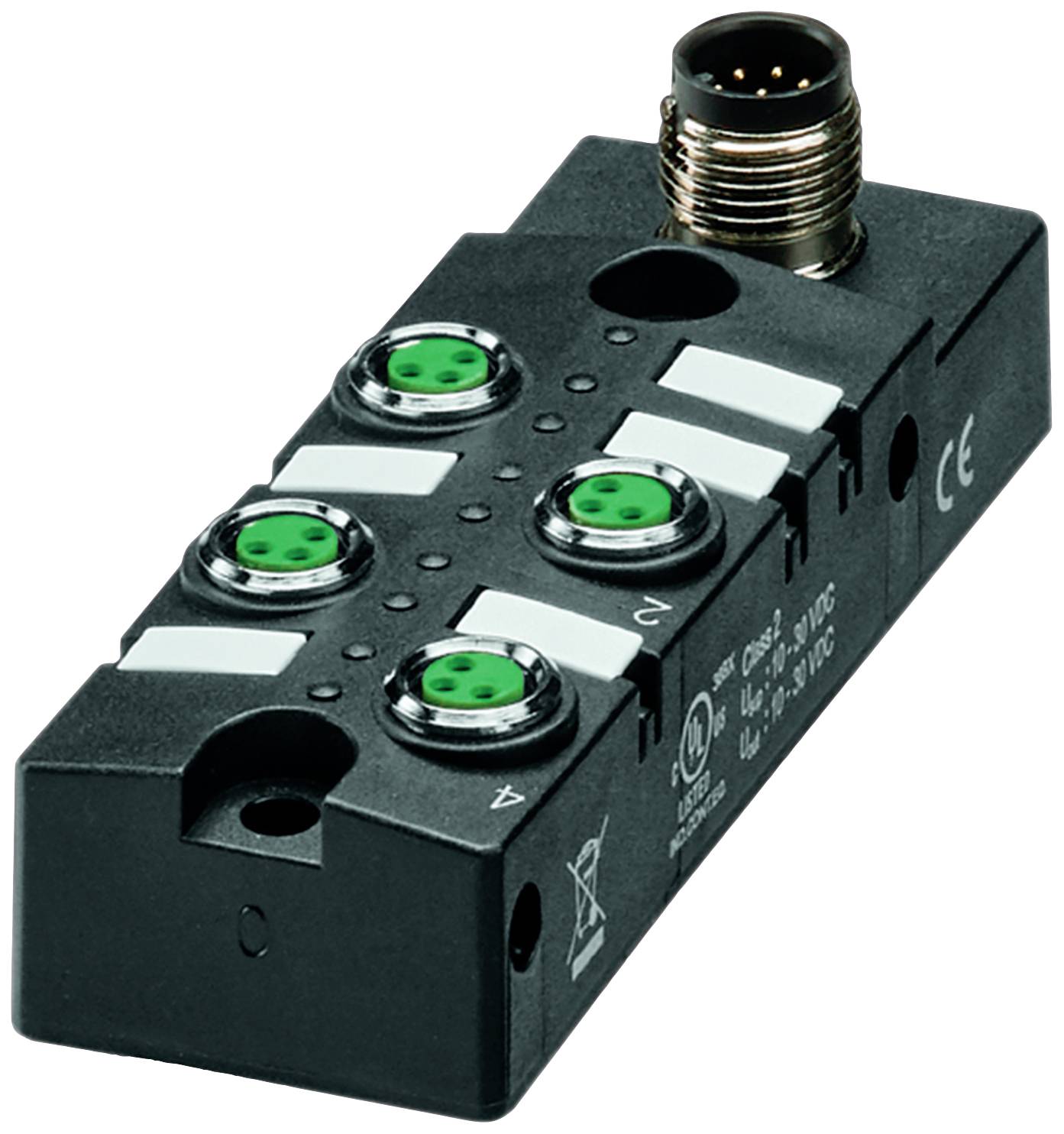

Pepperl+Fuchs V3-4A-E2-V19 70132541 pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
pasivna škatla za senzorje/aktuatorje
Število razdelilnikov
4-delni
Zasedenost
enojna
Vrsta
V3-4A-E2-V19
Prikaz stanja
z LED diodo
Podatkovni list izdelka (PDF)
Število
Skupaj (95,99 € / Kos)
95,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
pasivna škatla za senzorje/aktuatorje
- Zasedenost
enojna
- Vrsta
V3-4A-E2-V19
- Število razdelilnikov
4-delni
- Prikaz stanja
z LED diodo
- Priključek
M12 vtikač
IP67
- Tokovna obremenitev na vtično mesto
2 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Vrsta priključka (razdelilne omarice)
moški konektor M12
- Material ohišja
PBT
- Skupno število polov
8
- Proizv. št. delov
70132541
- Vsebina
1 kos
- Število pinov
8
- Tokovna obremenljivost (skupaj)
2 A
- Tokovna obremenljivost na I/O signal
2 A
- Funkcija brezžičnega polnjenja
ne
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos
Opis
Pasivni razdelilnik 4 x M8 enojno dodeljen, z 8-polnim; konektor M12
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: 4x M8
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Zaklepanje: vijačna povezava
- Število polov: 8
- Kodiranje: A-kodirano
- Številka datoteke UL: E223772
- Indikatorji/kontrole
- LED zelena: napajalna napetost na modul
- LED rumena: prikaz statusa I/O
- električni podatki
- Delovna napetost: 24VDC, max 30VDC
- Delovni tok: ≤ 5 mA na prikazovalni element kanala
- Tokovna nosilnost: ≤ 2 A na kanal, | ≤ 2 A na režo, | ≤ 2 A skupni tok na razdelilnik
- skladnost
- Stopnja zaščite: EN 60529
- Vtični priključek: konektor M8 x 1: IEC 61076-2-104 | Konektor M12 x 1: IEC 61076-2-101
- Vnetljivost: UL 94
- Okoljske razmere
- Temperatura okolja: -25 ... 80 °C (-13 ... 176F)
- mehanski podatki
- konektor 1
- Zatezni moment: 0,2 Nm
- Paritveni cikli: min 100
- priključek 2
- Zatezni moment: 0,4 Nm
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Material
- Konektor
- Vijačni priključek: Cu zlitina, ponikljano
- Telo ročaja: PBT, črna
- Tesnilo: FKM
- Stična površina: Ni/Au
- Vnetljivost: V-0
- Splošne informacije
- Opozorilo: Pri polaganju kablov upoštevajte dovoljene upogibne radije, saj prevelike upogibne sile ogrožajo stopnjo zaščite. | Ulovite mehanske obremenitve pred konektorjem, na primer s kabelskimi vezicami. | Pred zagonom zaprite neuporabljene reže. Ustrezne zaklepne elemente najdete pod "Dodatki".
