Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos Piece

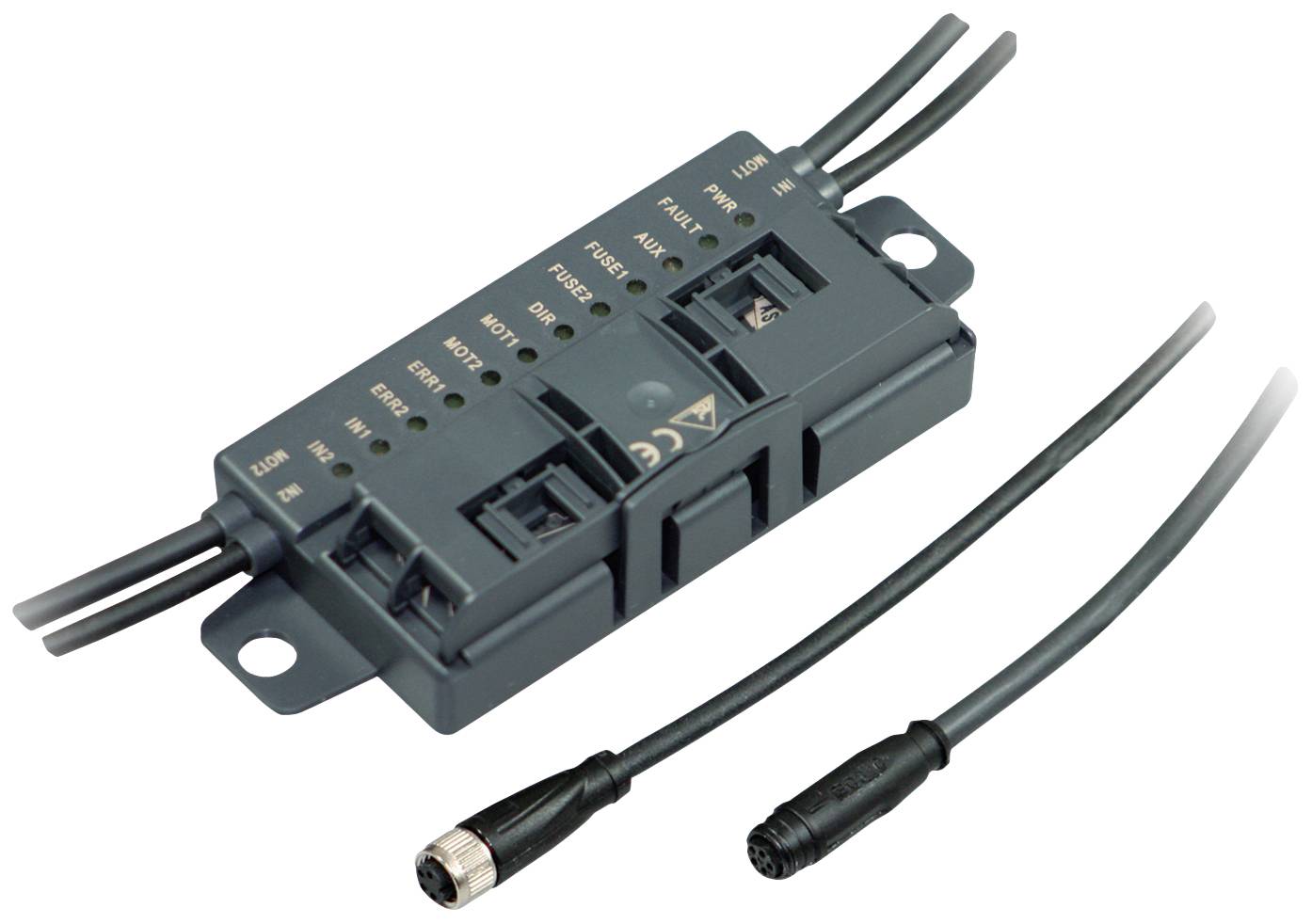

Elektronska naprava z več priključki in LED-indikatorji na sprednji strani. Dva kabla sta priključena, eden brez vtiča.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

aktivna škatla za senzorje/aktuatorje

Število signalnih mest

Vrsta

VBA-4E3A-G20-ZEL/M1L-P6

Glavni kabel

Podatkovni list izdelka (PDF)

Dostava pon, 9.11.

Število

kos - zaloga Nemčija

Skupaj (355,00 € / Kos)

355,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta embalaže: Piece

Vrsta izdelka: aktivna škatla za senzorje/aktuatorje

Število signalnih mest: 4

Vrsta: VBA-4E3A-G20-ZEL/M1L-P6

Glavni kabel: da

Prikaz stanja: z LED diodo

Vrsta signala: PNP

Priključek: M8 vtičnica

: IP54

Tokovna obremenitev na vtično mesto: 3.5 A

Maks. temperatura: 60 °C

Min. temperatura: -25 °C

Skupno število polov: 5

Teža: 220 g

Proizv. št. delov: 70135193

Vsebina: 1 kos

Število pinov: 5

Značilnosti: s tokovnim omejevalnikom

Tokovna obremenljivost (skupaj): 35 mA

Tokovna obremenljivost na I/O signal: 500 mA

Funkcija brezžičnega polnjenja: ne

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos Piece

Opis

Izhodi na modul: 2
Oblikovanje (moduli): G20
Pogoji vgradnje: vgradnja na terenu
Vložki na modul: 2
Vrsta modula: krmilni modul motorja
Priključek senzor/aktuator: M8
Vrsta udeleženca: A/B udeleženec
Napajalni izhodi: zunanji (iz AUX)
Napajalni vhodi: zunanji (iz AUX)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Vrsta udeleženca: A/B udeleženec
Specifikacija AS-vmesnika: V3.0
Zahtevana specifikacija prehoda: ≥ V2.1
Profil: S-7.AE
IO koda: 7
ID koda: A
Koda ID1: 6
ID2 koda: E
Številka datoteke UL: E223772 "Samo za uporabo v aplikacijah NFPA 79"
MTBF: 98 a
Kompatibilni valjčni motorji: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikatorji/kontrole
LED FAULT: prikaz napake; LED rdeča | rdeča: komunikacijska napaka ali naslov je 0 | Utripajoča rdeča: preobremenjenost senzorja ali zunanja pomožna napetost U pomožni manjka
LED ERR: okvara motorja; 2 rumeni LED
LED PWR: napetost vmesnika AS; LED zelena | zelena: napetost OK | Utripajoča zelena: naslov 0 ali preobremenitev napajanja senzorja ali zunanje pomožne napetosti U pomožni manjka
LED AUX: zunanja pomožna napetost U pomožni ; Dvojna LED zelena/rdeča | zelena: napetost OK | rdeča: napetost obrnjena
LED IN: preklopno stanje (vhod); 2 rumeni LED
LED VAROVALKA: napajanje motorja; 2 LED zeleni
LED DIR: smer vrtenja motorja; LED rumena
LED MOT: motor aktiven; 2 rumeni LED
električni podatki
Pomožna napetost (izhod): 18 ... 30 VDC PELV
Nazivna delovna napetost: 26,5 ... 31,6 V iz AS-vmesnika
Nazivni obratovalni tok: ≤ 35mA
Vhod
Število/tip: 2 vhoda za 3-žilne senzorje (PNP), DC
Napajanje: iz zunanje pomožne napetosti U pomožni
Tokovna nosilnost: 500 mA, odporen proti preobremenitvi in kratkemu stiku
Vhodni tok: ≤ 8 mA (notranje omejitev)
Preklopna točka: po DIN EN 61131-2 | 0 (nedušeno) ≤ 0,5 mA | 1 (dušeno) ≥ 2,0 mA
zakasnitev signala:< 1 ms (vhod/AS vmesnik)
Vhodni filter: 2 ms
Izhod:
Število/tip: 2 izhoda za enosmerne valjčne motorje (MOT1, MOT2)
Napajanje: iz zunanje pomožne napetosti U pomožni
Tok: 3,5 A trajni tok, 5 A (< 2 s), največ 7,5 A (< 0,3 s) na motor
Zaščita pred preobremenitvijo: varovalka, I 2 t = 5,56 A 2 s
Signal hitrosti: 1,4 ... 13 V v prostem teku | R jaz = 5,6kΩ, R NALOŽITEV ≥ 35kΩ | Krmiljenje preko parametra P2:0
Signal smeri vrtenja: Izklopljeno / ≥ (U pomožni - 1,0 V) v prostem teku | R jaz = 5,6kΩ, R NALOŽITEV ≥ 5kΩ | Podatkovni bit vmesnika AS D2 = 0: U D = Izklopljeno
Napaka motorja: digitalni vhod NPN, U 0 = 3,3 V, R jaz = 52kΩ | 0 (brez napake) ≥ 40 µA | 1 (napaka) ≤ 30 µA
Skladnost s politiko
Elektromagnetna združljivost
Direktiva 2014/30/EU: EN 62026-2:2013
Skladnost s standardi
Stopnja zaščite: EN 60529:2000
Standard fieldbus: EN 62026-2:2013
Vhod: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS vmesnik: EN 62026-2:2013
Odpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okoljske razmere
Temperatura okolja: -25 ... 60 °C (-13 ... 140F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Stopnja zaščite: IP54 po EN 60529
Povezava: AS vmesnik, AUX: tehnika penetracije | Ploščati kabel rumen/ploščat črn | Vhodi/izhodi: Okrogli konektor M8 v skladu z EN 61076-2-104 | Vhodi: LF004-GS1-A (4-polni, kontakti vtičnice, vijačno zaklepanje, A-kodirano) | Parni konektor: LM004-Gx1-A ali podoben | Izhodi: NF005-SS1-B (5-polni, kontakti vtičnice, zaskočni, B-kodirani) | Parni konektor: NM005-Sx1-B ali primerljiv
Masa: 220g
Pritrditev: 2 pritrdilna trakova z izvrtino Ø 8 mm
Dolžina kabla 0,35 m
Opomba: Ploščato vodilo kabla je zasnovano za 100 ciklov aktiviranja

Opis

Izvedba

Splošni podatki
Vrsta udeleženca: A/B udeleženec
Specifikacija AS-vmesnika: V3.0
Zahtevana specifikacija prehoda: ≥ V2.1
Profil: S-7.AE
IO koda: 7
ID koda: A
Koda ID1: 6
ID2 koda: E
Številka datoteke UL: E223772 "Samo za uporabo v aplikacijah NFPA 79"
MTBF: 98 a
Kompatibilni valjčni motorji: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikatorji/kontrole
LED FAULT: prikaz napake; LED rdeča | rdeča: komunikacijska napaka ali naslov je 0 | Utripajoča rdeča: preobremenjenost senzorja ali zunanja pomožna napetost U pomožni manjka
LED ERR: okvara motorja; 2 rumeni LED
LED PWR: napetost vmesnika AS; LED zelena | zelena: napetost OK | Utripajoča zelena: naslov 0 ali preobremenitev napajanja senzorja ali zunanje pomožne napetosti U pomožni manjka
LED AUX: zunanja pomožna napetost U pomožni ; Dvojna LED zelena/rdeča | zelena: napetost OK | rdeča: napetost obrnjena
LED IN: preklopno stanje (vhod); 2 rumeni LED
LED VAROVALKA: napajanje motorja; 2 LED zeleni
LED DIR: smer vrtenja motorja; LED rumena
LED MOT: motor aktiven; 2 rumeni LED
električni podatki
Pomožna napetost (izhod): 18 ... 30 VDC PELV
Nazivna delovna napetost: 26,5 ... 31,6 V iz AS-vmesnika
Nazivni obratovalni tok: ≤ 35mA
Vhod
Število/tip: 2 vhoda za 3-žilne senzorje (PNP), DC
Napajanje: iz zunanje pomožne napetosti U pomožni
Tokovna nosilnost: 500 mA, odporen proti preobremenitvi in kratkemu stiku
Vhodni tok: ≤ 8 mA (notranje omejitev)
Preklopna točka: po DIN EN 61131-2 | 0 (nedušeno) ≤ 0,5 mA | 1 (dušeno) ≥ 2,0 mA
zakasnitev signala:< 1 ms (vhod/AS vmesnik)
Vhodni filter: 2 ms
Izhod:
Število/tip: 2 izhoda za enosmerne valjčne motorje (MOT1, MOT2)
Napajanje: iz zunanje pomožne napetosti U pomožni
Tok: 3,5 A trajni tok, 5 A (< 2 s), največ 7,5 A (< 0,3 s) na motor
Zaščita pred preobremenitvijo: varovalka, I 2 t = 5,56 A 2 s
Signal hitrosti: 1,4 ... 13 V v prostem teku | R jaz = 5,6kΩ, R NALOŽITEV ≥ 35kΩ | Krmiljenje preko parametra P2:0
Signal smeri vrtenja: Izklopljeno / ≥ (U pomožni - 1,0 V) v prostem teku | R jaz = 5,6kΩ, R NALOŽITEV ≥ 5kΩ | Podatkovni bit vmesnika AS D2 = 0: U D = Izklopljeno
Napaka motorja: digitalni vhod NPN, U 0 = 3,3 V, R jaz = 52kΩ | 0 (brez napake) ≥ 40 µA | 1 (napaka) ≤ 30 µA
Skladnost s politiko
Elektromagnetna združljivost
Direktiva 2014/30/EU: EN 62026-2:2013
Skladnost s standardi
Stopnja zaščite: EN 60529:2000
Standard fieldbus: EN 62026-2:2013
Vhod: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS vmesnik: EN 62026-2:2013
Odpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okoljske razmere
Temperatura okolja: -25 ... 60 °C (-13 ... 140F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Stopnja zaščite: IP54 po EN 60529
Povezava: AS vmesnik, AUX: tehnika penetracije | Ploščati kabel rumen/ploščat črn | Vhodi/izhodi: Okrogli konektor M8 v skladu z EN 61076-2-104 | Vhodi: LF004-GS1-A (4-polni, kontakti vtičnice, vijačno zaklepanje, A-kodirano) | Parni konektor: LM004-Gx1-A ali podoben | Izhodi: NF005-SS1-B (5-polni, kontakti vtičnice, zaskočni, B-kodirani) | Parni konektor: NM005-Sx1-B ali primerljiv
Masa: 220g
Pritrditev: 2 pritrdilna trakova z izvrtino Ø 8 mm
Dolžina kabla 0,35 m
Opomba: Ploščato vodilo kabla je zasnovano za 100 ciklov aktiviranja
