Phoenix Contact 1043491 FL SWITCH 2506-2SFP industrijski Ethernet preklopnik

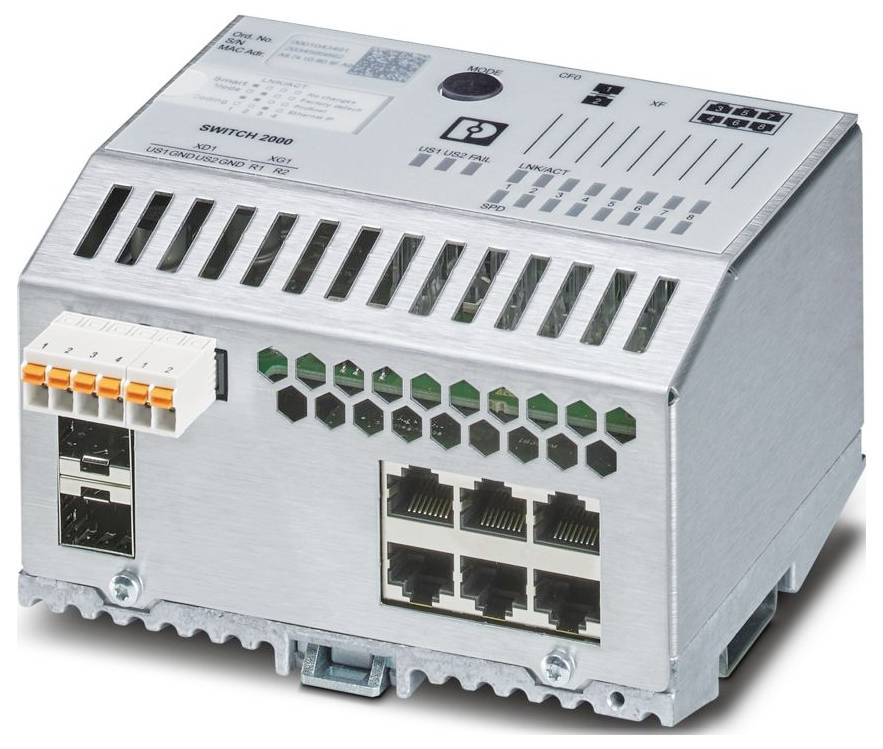

Industrijski Ethernet stikalni element z več vhodi za omrežno povezanost, ki prikazuje blagovno znamko in indikatorje povezave na kovinskem ohišju.
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (1459,00 € / Kos)
1459,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Družina izdelkov: Upravljano stikalo 2000
  • Vrsta gradnje: Bločna gradnja
  • Vrsta povezave: Vzmetna povezava z vtičnico
  • Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
  • Presek togega vodnika: 0,2 mm² ... 1,5 mm²
  • Presek vodnika AWG: 24 ... 16
  • širina 128 mm
  • Višina: 113 mm
  • Globina: 67 mm
  • Material ohišja: Nerjaveče jeklo 1.4305
  • Okoljski pogoji: Okoljski pogoji
  • Vrsta zaščite: IP20
  • Temperatura okolice (delovanje): -40 °C ... 70 °C
  • Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
  • Standardi/predpisi: EN 61000-6-4
  • Vrsta montaže: montaža na DIN letev
  • Izolacijske lastnosti: Izolacijske lastnosti
  • Stopnja onesnaženosti: 2
  • Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
  • Udar (med delovanjem): 30 g (EN 60068-2-27)
  • Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
  • Dolžina odstranjevanja izolacije: 10 mm
  • Splošno: Podpora je na voljo po telefonu in na lokaciji (veljajo stroški).
  • Hitrost prenosa: 100/1000 Mbit/s (polni dupleks)
  • Označevanje: ISA S71.04.2013 G3 Skupina težkih pogojev A
  • UL, ZDA / Kanada: UL, ZDA / Kanada
  • Največja izguba moči pri nominalnih pogojih: 6,46 W (US = maks., Tamb = maks.)
  • Zaščitni razred: III (VDE 0106)
  • Število vmesnikov: 2
  • Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
  • Dolžina prenosa: do 80 km (odvisno od uporabljenega SFP modula)
  • Območje napajalne napetosti: 19,2 V DC ... 32 V DC
  • Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (brez kondenzacije)
  • Opomba glede uporabe: Samo za industrijsko uporabo
  • Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
  • Funkcija: Funkcija
  • Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
  • Interferenčno sevanje: Interferenčno sevanje
  • Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
  • Odpornost: EN 61000-6-2
  • Indikator stanja: LED diode: US1, US2 (napajanje), Napaka (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
  • Fizika prenosa: Odvisno od modula SFP
  • MTTF: 357,82 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 191,24 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 25,65 let (standard SN 29500, temperatura 70 °C, delovni cikel 100 %)
  • Dobava: Dobava
  • Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
  • Brez snovi, ki poslabšajo omočenje barve: Da
  • Tipična poraba toka: 260 mA (pri US = 24 V DC in temperaturi okolice 25 °C)
  • Največji tok: 350 mA (US = Min, Tamb = Max)
  • Opomba glede vrste povezave: Kot priključne kable uporabljajte samo bakrene kable z dovoljenim temperaturnim območjem (-40 °C ...). 75 °C)
  • Število kanalov: 2 (SFP vrata)
  • Prenosni medij: baker; optični kabel
  • Podatki o ladjedelništvu: Podatki o ladjedelništvu
  • Temperatura: B
  • Vlažnost: B
  • Vibracije: A
  • EMC: B
  • Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
  • Lokalna diagnostika: napajalna napetost US1/2 US1, US2 LED zelena; FAIL različne LED rdeče; LNK/ACT stanje povezave LED zelena; SPD hitrost prenosa podatkov LED zelena/oranžna
  • Posebne lastnosti: Razširjeno temperaturno območje; Razvojni postopek certificiran v skladu z IEC 62443-4-1; Izdelek certificiran v skladu z IEC 62443-4-2
  • Osnovna funkcionalnost: Stikalo za shranjevanje in posredovanje podatkov, skladno s standardi IEEE 802.3.
  • Funkcije stikala: Funkcije stikala
  • Diagnostične funkcije: zgodovina RMON; LLDP (protokol za odkrivanje povezovalne plasti); pasti SNMP; zrcaljenje vrat N:1; ACD (zaznavanje konfliktov naslovov); dnevnik sistema; nadzor CRC
  • Funkcije filtriranja: Kakovost storitve (8 razredov prioritet); Razred storitve; DiffServ/DSCP; Določanje prioritet vrat; VLAN (do 32 VLAN); IGMP Snooping/Querier (v1/v2); Samodejno poizvedovanje vrat; Razširjeno filtriranje večvrstnega oddajanja
  • Konfiguracija IP: odjemalec DHCP; možnost DHCP 82 (posredovalni agent); strežnik DHCP (na podlagi bazena, na podlagi vrat); BootP; DCP (protokol za odkrivanje in konfiguracijo)
  • Tabela MAC naslovov: 8k
  • Upravljanje: spletno upravljanje (HTTP/HTTPS); upravljanje uporabnikov na podlagi vlog (LDAP, RADIUS); SNMPv1/v2/v3; vmesnik ukazne vrstice (Telnet, SSH)
  • Redundanca: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora za velika drevesa; LACP (Link Aggregation Control Protocol); Redundanca sistema PROFINET S2
  • Dodatne funkcije: Jumbo okvirji (največ 9600 bajtov); prenos MMS in GOOSE (IEC 61850-8-1); prenos Modbus/TCP
  • Sinhronizacija časa: SNTP (Simple Network Time Protocol)
  • Varnostne funkcije: Varnostne funkcije
  • Funkcionalnost: Funkcionalnost
  • Ethernet (RJ45): Ethernet (RJ45)
  • Signalne LED diode: Sprejem podatkov, stanje povezave
  • Priključek napajanja: prek COMBICON-a, maks. presek vodnika 2,5 mm²
  • Preskusna nastavitev: napajanje 24 V / funkcionalna ozemljitev 500 V DC 1 min; vmesnik Ethernet / vsi ostali potenciali 2,25 kV DC 1 min
  • Statusni in diagnostični indikatorji: LED diode: US1, US2 (napajanje), Fail (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
  • Zakasnitev signala: ≥ 1,9 µs (način shranjevanja in posredovanja, 10/100/1000 MBit/s, odvisno od velikosti okvirja)
  • Napajalna napetost (DC): 24 V DC (redundantna)
  • EMC skladnost: EN 61000-6-2 EN 61000-4-2 (ESD) merilo B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) Merilo A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Merilo A; EN 61000-6-2 EN 61000-4-5 (Prenapetost) Merilo A; EN 61000-6-2 EN 61000-4-6 (Prevodna odpornost) Merilo A; EN 61000-6-2 EN 61000-6-4 (emisije) razred A; EN 61000-6-2 EN 61000-6-4 (Prevajane emisije) Razred A
  • Material osnovne plošče: tlačno lito aluminijasto ohišje, odporno proti koroziji
  • Ethernet (SFP): Ethernet (SFP)
  • Krmilna napetost signalnega kontakta: tipično 24 V DC
  • Razred skladnosti PROFINET: Razred skladnosti B
  • Funkcija naprave PROFINET: naprava PROFINET; hiter zagon
  • Varnost vrat: na osnovi MAC-a, RADIUS (IEEE 802.1X), obhod overjanja MAC-a
Vrsta izdelka

industrijski Ethernet preklopnik

Ethernet vrata

6

SFP vrata

2 x

Širina

128 mm

Višina

113 mm

Globina

67 mm

Vrsta

FL SWITCH 2506-2SFP

Vmesnik

RJ45

SFP

IP20

Delovna napetost

24 V/DC

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3561965 Phoenix Contact 1043491 FL SWITCH 2506-2SFP industrijski Ethernet preklopnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3561965 Phoenix Contact 1043491 FL SWITCH 2506-2SFP industrijski Ethernet preklopnik

Opis

Upravljano stikalo serije 2000, 6 vrat RJ45 10/100/1000 Mbps, 2 vrat SFP 100/1000 Mbps, skladnost s PROFINET razreda B, razširjeno temperaturno območje, certificiran razvojni proces v skladu z IEC 62443-4-1, združljivo z IEC 62443-4-2
