Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos

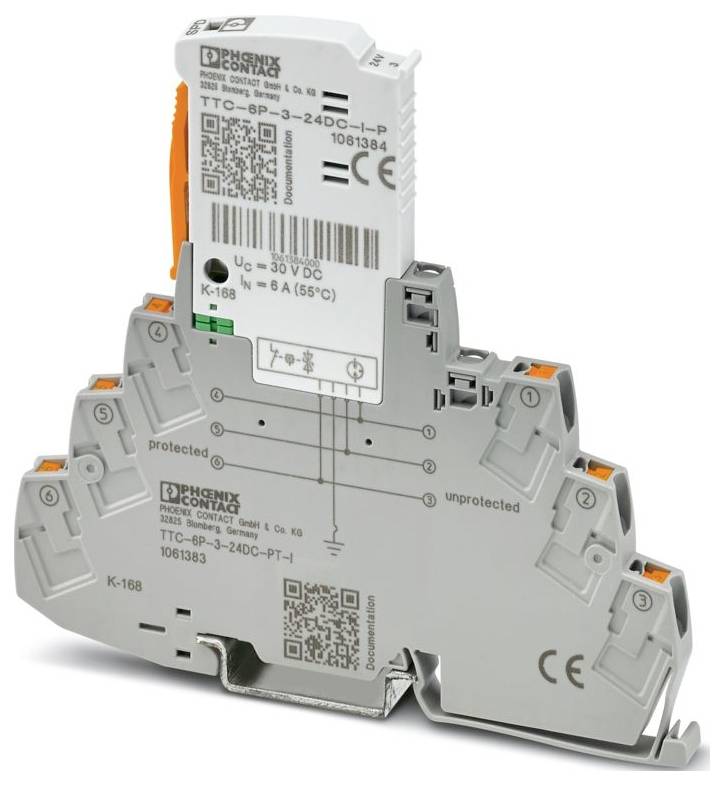

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos-0
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
713 kos - zaloga Nemčija
Število
Skupaj (134,99 € / Kos)
134,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Družina izdelkov: TERMITRAB complete
  • IEC preskusni razred: C1; C2; C3; D1
  • Zasnova: Dvodelni vtični modul montažne tirnice
  • Sporočilo o napaki prenapetostne zaščite: vizualno
  • Nazivna napetost UN: 24 V enosmerne napetosti
  • Vrsta povezave: Vtični priključek
  • Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
  • Presek togega vodnika: 0,2 mm² ... 4 mm²
  • Presek vodnika AWG: 24 ... 12
  • Širina: 6,2 mm + 0,1 mm
  • Višina 105,8 mm
  • Globina: 100 mm (vključno z 7,5 mm montažno tirnico)
  • Razred vnetljivosti po UL 94: V-0
  • Material ohišja: PBT
  • Mehanski podatki: Mehanski podatki
  • Odprta stranska stena: Ne
  • Smer delovanja: Vodnik-vodnik in Vodnik-Signalna ozemljitev/zaščita in opcijsko Signalna ozemljitev/zaščita-ozemljitev
  • Največja trajna napetost UC: 30 V DC; 21 V AC
  • Nazivni tok: 5 A (55 °C)
  • Obratovalni tok IC pri UC: ≤ 5 µA
  • Tok zaščitnega vodnika IPE: ≤ 1 µA
  • Skupni tok praznjenja ITotal (8/20) µs: 10 kA
  • Stopnja zaščite Up (vodnik-vodnik): ≤ 68 V (C1 - 1 kV / 500 A); ≤ 50 V (C3 - 100 A); ≤ 50 V (C3 - 25 A)
  • Stopnja zaščite Up (vodnik-ozemljitev): ≤ 700 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
  • Kapacitivnost (med žico): tipično 30 pF
  • Kapacitivnost (vodnik-zemlja): tipično 30 pF
  • Upor na pot:< 0,1 Ω
  • Največja zahtevana varovalka: 5 A (F)
  • Zmogljivost prenapetostnega toka (vodnik-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; D1 - 500 A
  • Okoljski pogoji: Okoljski pogoji
  • Vrsta zaščite: IP20
  • Temperatura okolice (delovanje): -40 °C ... do 85 ℃
  • Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
  • Nadmorska višina: ≤ 4000 m (nadmorska višina)
  • Standardi/predpisi: EN IEC 60079-7
  • Opomba: 2015 + A1:2018
  • Vrsta montaže: Montažna letev: TH 35 - 7,5 mm
  • Izolacijske lastnosti: Izolacijske lastnosti
  • Kategorija prenapetosti: III
  • Stopnja onesnaženosti: 2
  • Izolacijski material: PBT
  • Dovoljena vlažnost (delovanje): 5% ... 95 %
  • Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 5 kA
  • Impulzni tok praznjenja Iimp (10/350) µs (žica-ozemljitev): 0,5 kA
  • Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
  • Barva (vtič): svetlo siva (RAL 7035)
  • Barva (osnovni element): siva (RAL 7042)
  • Čas ponastavitve impulza (žica-ozemljitev): ≤ 500 ms
  • EN 61643-21: EN 61643-21
  • Nazivni impulzni tok praznjenja In (8/20) µs (med žico): 0,5 kA
  • Odzivni čas tA (med žico): ≤ 1 ns
  • Vstavljena izguba aE, sim.: tipično 0,3 dB (≤ 12 MHz / 150 Ω)
  • Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω: tipično 60 MHz
  • Odpornost na prenapetostni tok (med žico): C1 - 1 kV / 500 A; C3 - 100 A
  • Čas ponastavitve impulza (od žice do žice): ≤ 30 ms
  • Skladnost/odobritve: Skladnost/odobritve
  • UL, ZDA / Kanada: Razred I, Div. 2, Skupine A, B, C, D T4A
  • Največji vhodni tok: 5 A (55 °C)
  • Največja vhodna napetost: 30 V enosmernega toka
Vrsta izdelka

prenapetostna zaščitna naprava

Odvodni tok

10 kA

Izvedba

Dvodelni vtični modul montažne tirnice

IP20

Proizv. št. delov

1061383

Mere

(Š x V x G) 6.2 x 105.8 x 100 mm

Širina

6.2 mm

Višina

105.8 mm

Globina

100 mm

Ex območje

2

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos

Opis

Naprava za prenapetostno zaščito, sestavljena iz zaščitnega vtiča in podnožja, z integriranim indikatorjem stanja za 3-žični signalni tokokrog brez ozemljitvenega potenciala z visokim nazivnim tokom, odobritev EX e za cono 2, zmožna HART. Primerno za uporabo v varnostnih okoljih do SIL 3.
