Slika je simbolična

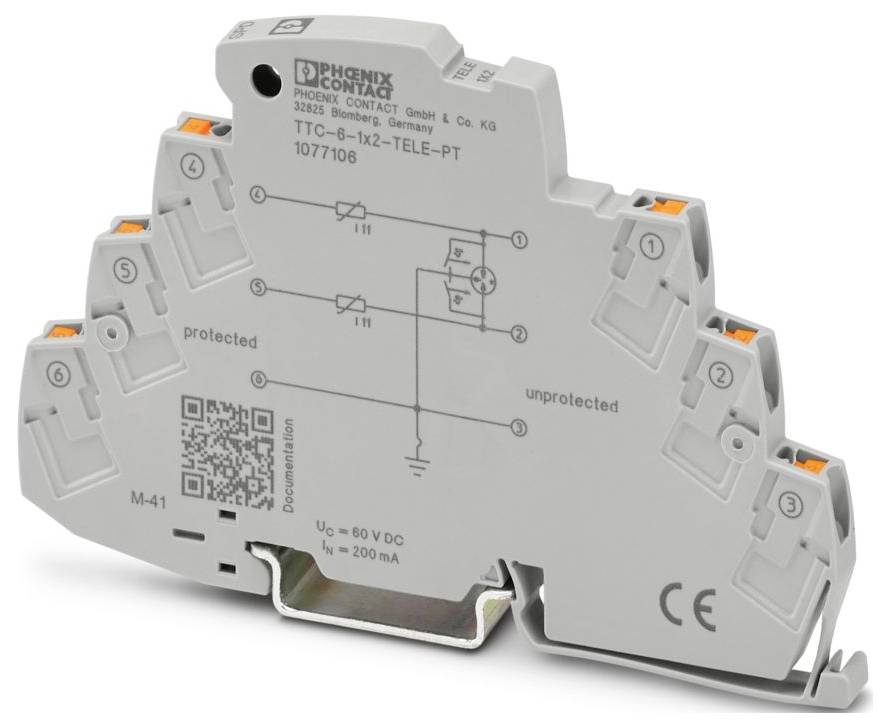

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT prenapetostna zaščitna naprava 10 kA 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (89,99 € / Kos)
89,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: TERMITRAB complete
- IEC preskusni razred: B2; C1; C2; C3; D1
- Zasnova: Enodelni modul montažne tirnice
- Sporočilo o napaki prenapetostne zaščite: ni
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Višina 105,8 mm
- Globina: 69,5 mm (vključno s 7,5 mm montažno letevjo)
- Barva: siva (RAL 7042)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Največja trajna napetost UC: 60 V DC
- Nazivni tok: 200 mA
- Delovni tok IC pri UC: ≤ 1 µA
- Tok zaščitnega vodnika IPE: ≤ 1 µA
- Skupni tok praznjenja ITotal (8/20) µs: 10 kA
- Stopnja zaščite Up (vodnik-vodnik): ≤ 650 V (B2 - 1 kV); ≤ 800 V (B2 - 4 kV); ≤ 1 kV (C1 - 1 kV / 500 A); ≤ 1,4 kV (C2 - 10 kV / 5 kA); ≤ 850 V (C3 - 15 A); ≤ 1,1 kV (C3 - 25 A); ≤ 1,4 kV (C3 - 100 A)
- Zaščitna raven Up (vodnik-zemlja): ≤ 600 V (B2 - 1 kV); ≤ 750 V (B2 - 4 kV); ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 650 V (C3 - 15 A); ≤ 750 V (C3 - 25 A); ≤ 1,2 kV (C3 - 100 A)
- Kapacitivnost (med žico): tipično 10 pF
- Upor na pot: 6 Ω
- Odpornost na prenapetostni tok (vodnik-zemlja): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 4000 m (nadmorska višina)
- Standardi/predpisi: EN 61643-21
- Opomba: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna letev: TH 35 - 7,5 mm
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Izolacijski material: PBT
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Število parov žic na modul: 1
- Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 5 kA
- Impulzni tok praznjenja Iimp (10/350) µs (žica-ozemljitev): 0,5 kA
- Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
- Čas ponastavitve impulza (žica-ozemljitev): ≤ 200 ms
- EN 61643-21: EN 61643-21
- Nazivni impulzni tok praznjenja In (8/20) µs (med žico): 5 kA
- Impulzni razelektritveni tok Iimp (10/350) µs (žično jedro): 0,5 kA
- Odzivni čas tA (med žico): ≤ 100 ns
- Vstavljena izguba aE, sim.: tipično 1 dB (≤ 40 MHz/150 Ω)
- Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω: tipično 100 MHz
- Prenapetostni tok (vodnik-vodnik): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Čas ponastavitve impulza (od žice do žice): ≤ 30 ms
- Vrsta izdelka
prenapetostna zaščitna naprava
- Odvodni tok
10 kA
- Izvedba
Modul montažne tirnice enodelni
IP20
- Proizv. št. delov
1077106
- Mere
(Š x V x G) 6.2 x 105.8 x 69.5 mm
- Širina
6.2 mm
- Višina
105.8 mm
- Globina
69.5 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT prenapetostna zaščitna naprava 10 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT prenapetostna zaščitna naprava 10 kA 1 kos
Opis
Naprava za prenapetostno zaščito
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
