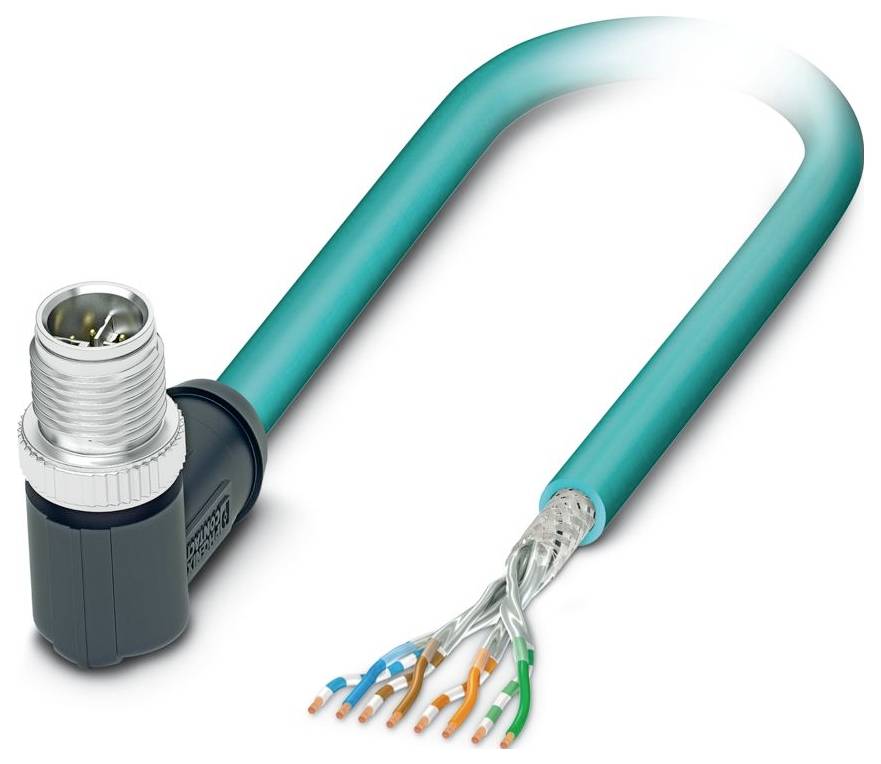

Phoenix Contact 1080716 priključni kabel za senzor/aktuator M12 1 m Število polov: 8 1 kos Piece
Vrsta izdelka
priključni kabel za senzor/aktuator
Standardni vtič
ethernet
Stranski priključek A
M12-vtič, kotni
Priključna stran B
kabel, odprt
Število polov
8
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (37,99 € / Kos)
37,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 8
- Nazivna napetost UN: 48 V AC; 60 V DC
- Pritezni moment: 0,4 Nm (priključek M12)
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP65; IP67
- Temperatura okolice (delovanje): -40 °C ... 80 °C (kabel, fiksna namestitev); -20 °C ... 80 °C (kabel, fleksibilna namestitev)
- Standardi/predpisi: IEC 61076-2-109
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 3
- Material tesnila: FKM
- Material kontaktne površine: Ni/Au
- Nazivni tok IN: 0,5 A
- Zunanji premer kabla: 6,40 mm ±0,2 mm
- Sistem vodila: Ethernet
- Zunanje ohišje, material: PUR
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 1 m
- Presek vodnika: 4x 2x 0,14 mm²
- Zaščita: Napredna tehnologija zaščite
- Standardna oznaka: Priključek M12
- Indikator stanja: ne
- Zunanje ohišje, barva: vodno modra RAL 5021
- Uporaba: Standardna
- Prenosni medij: baker
- Kodiranje: X
- Izolacijska upornost: ≥ 500 MΩ*km
- Kontaktni material: CuZn
- Indikator stanja na voljo: ne
- Material nosilca kontaktov: PA 6.6
- UL AWM slog: 21238 (80 °C / 600 V)
- Zaščiteno: da
- Vrsta kabla: Ethernet 10 GBit [94F]
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,05 mm
- Material za izolacijo vodnikov: penasti PE
- Enožilna žica, barva: bela/modro-modra, bela/oranžno-oranžna, bela/zeleno-zelena, bela/rjavo-rjava
- Skupno ožičenje: 4 pari do duše
- Nazivna napetost kabla: ≤ 100 V
- Najmanjši polmer upogiba, trajno nameščen: 4 x D
- Najmanjši polmer upogibanja, fleksibilno položen: 8 x D
- Najmanjši polmer upogibanja, trajno nameščen: 26 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 51 mm
- Odpornost proti gorenju: v skladu z IEC 60332-1-2; v skladu z UN ECE-R 118.03; v skladu s CSA C 22.2 št. 210 FT1
- Odpornost na olje: v skladu z DIN EN 60811-404
- Število kabelskih vtičnic: 1
- Paritveni cikli: ≥ 100
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: v skladu z IEC 60754-1
- M12: M12
- Konstrukcija vodnika: 4x2xAWG26/7 | S/FTP
- Optična pokritost zaslona: 70 %
- Upornost zanke: ≤ 290,00 Ω/km
- Karakteristična impedanca: 100 Ω ± 5 Ω (pri 100 MHz)
- Preskusna napetost žica/žica: 2000 V (50 Hz, 1 min.)
- Preskusna napetost vodnika/zaščite: 2000,00 V (50 Hz, 1 min.)
- Parno sukanje: 2 žici na par
- Material ohišja ročaja: TPU, negorljiv, samougasljiv
- Material vijaka: lito cinkovo tlačno litje, ponikljano
- Vrsta senzorja: Ethernet
- Vrsta/kategorija signala: Ethernet CAT6A, 10 GBit/s; CC-Link IE CAT6A, 10 GBit/s
- Značilnosti prenosa (kategorija): CAT6A
- Hitrost prenosa: 10 Gbit/s
- Dimenzijska risba: Diagram priklopa Priključek M12, 8-pinski, X-kodiran, pogled s strani priklopa
- Zasnova: prosti konec kabla
- Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]
- Vrsta embalaže
Piece
- Vrsta
NBC-M12MRX/1,0-94F
- Vrsta izdelka
priključni kabel za senzor/aktuator
- Standardni vtič
ethernet
- Stranski priključek A
M12-vtič, kotni
- Priključna stran B
kabel, odprt
- Število polov
8
- Dolžina kabla
1 m
- Material plašča
PUR
- Nazivna napetost
48 V/AC
60 V/DC
- Zunanji premer
6.40 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.14 mm²
- Priključek
prosti konec kabla
- Vrsta navoja
M12
- Vrsta navoja priključnega kabla in montaža
M12
- Barva kabla
vodno modra
- Kodiranje
X
- Material kontakta
CuZn
- Kontaktna površina
Ni/Au
IP65
IP67
- Značilnosti
brez halogena
zaščiten
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
1080716
- Vsebina
1 kos
- Premer
6.40 mm
- Merilna napetost
48 V
- Oklopljen
da
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563357 Phoenix Contact 1080716 priključni kabel za senzor/aktuator M12 1 m Število polov: 8 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563357 Phoenix Contact 1080716 priključni kabel za senzor/aktuator M12 1 m Število polov: 8 1 kos Piece
Opis
Omrežni kabel, Ethernet CAT6A (10 Gbit/s), 8-pinski, PUR brez halogenov, vodno modra RAL 5021, zaščiten (Advanced Shielding Technology), kotni M12 vtič, kodiranje: X / IP67, na prosti konec, dolžina kabla: 1 m
