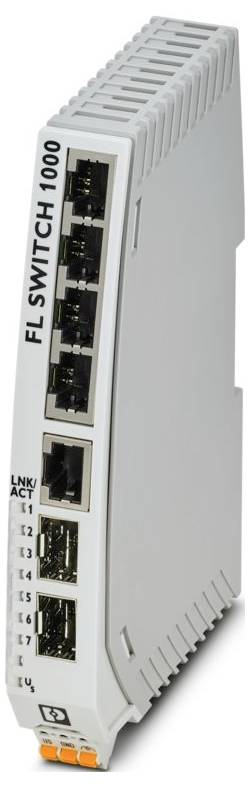

Phoenix Contact 1085171 FL SWITCH 1105N-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Slika je simbolična

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (349,00 € / Kos)

349,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Neupravljano stikalo 1000
Vrsta povezave: Vzmetna povezava z vtičnico
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 12
širina 22,5 mm
Višina 140,4 mm
Globina: 92,4 mm
Material ohišja: polikarbonat, ojačan z vlakni
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP30
Temperatura okolice (delovanje): -10 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: 2000 m (največ)
Standardi/predpisi: EN_61000-6-4:2019
Vrsta montaže: montaža na DIN letev
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Udar (med delovanjem): 30 g (EN 60068-2-27)
Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
Oznaka: Priključek: Napajanje
Dolžina odstranjevanja izolacije: 10 mm
Skladnost/odobritve: Skladnost/odobritve
Hitrost prenosa: 100/1000 Mbit/s (polni dupleks)
Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 2,5 mm²
Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 2,5 mm²
UL, ZDA/Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
Razred I, Oddelek 2, Skupine A, B, C, D, T4
Razred I, cona 2, skupina IIC, T4
Največja izguba moči pri nominalnih pogojih: 4,635 W (pri 24 V DC)
Število vmesnikov: 2
Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Dolžina prenosa: do 40 km (odvisno od uporabljenega optičnega/SFP modula)
Območje napajalne napetosti: 9 V DC ... 32 V enosmernega toka; 18 V izmeničnega toka ... 30 V AC (50/60 Hz)
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Interferenčno sevanje: Interferenčno sevanje
Odpornost: EN 61000-6-2:2019
Indikator stanja: LED diode: US, Link in Activity na vrata
Fizika prenosa: Odvisno od modula SFP
MTTF: 59,2 let (standard MIL-HDBK-217F, temperatura 25 °C, delovni cikel 100 %); 872,1 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 836,5 let (standard Telcordia, temperatura 25 °C, delovni cikel 21 % (5 dni na teden, 8 ur na dan))
Dobava: Dobava
Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Tipična poraba toka: 30 mA (pri 24 V DC)
Največji tok: 515 mA (pri 9 V DC)
Opomba glede vrste povezave: Samodejno pogajanje in Samodejno križanje
Število kanalov: 2 (SFP vrata)
Prenosni medij: baker
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Osnovna funkcionalnost: Neupravljano stikalo; Samodejno pogajanje; Način preklapljanja s shranjevanjem in posredovanjem
Funkcije stikala: Funkcije stikala
Tabela MAC naslovov: 4k
Dodatne funkcije: 100BASE-TX/100BASE-FX (IEEE 802.3u); Jumbo okvirji (največ 9216 bajtov); Določanje prioritet kakovosti storitve (QoS) (IEEE 802.1p); Energetsko učinkovit Ethernet (IEEE 802.3az); Gigabit Ethernet 1000Base-T (IEEE 802.3ab); 10Base-T (IEEE 802.3)
Varnostne funkcije: Varnostne funkcije
Funkcionalnost: Funkcionalnost
priključek: da
Ethernet (RJ45): Ethernet (RJ45)
Signalne LED diode: Sprejem podatkov, stanje povezave
Priključek napajanja: prek COMBICON-a, maks. presek vodnika 2,5 mm²
Statusni in diagnostični indikatorji: LED diode: US, Link in Activity na vrata
Vhodni medpomnilnik: 1,5 Mbit
Izhodni medpomnilnik: 1,5 MBit
Napajalna napetost (enosmerni tok): 24 V enosmernega toka
EMC skladnost: EN 61000-6-2 EN 61000-4-2 (ESD) merilo B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) Merilo A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Merilo A; EN 61000-6-2 EN 61000-4-5 (Prenapetost) Merilo B; EN 61000-6-2 EN 61000-4-6 (Prevodna odpornost) Merilo A; EN 61000-6-2 EN 61000-4-8 (Elektromagnetna polja) Merilo A; EN 61000-6-2 razred A
Zagotavljanje ugodnosti: Zagotavljanje ugodnosti
Ethernet (SFP): Ethernet (SFP)
Razred skladnosti PROFINET: Razred skladnosti A
Napajalna napetost (izmenični tok): 24 V izmenični tok (50/60 Hz)
FCC: Naslov 47, del 15, poddel B: 2018, razred A

Vrsta izdelka: industrijski Ethernet preklopnik

Hitrost prenosa LAN: 1000 MBit/s

Hitrost prenosa: 10 / 100 / 1000 MBit/s

Osnovna funkcionalnost: unmanaged switch

Ethernet vrata: 5

SFP vrata: 2 x

10/100/1000 MBit/s: 5 x

LWL vrata: 2

Jumbo okvirji: da

Širina: 22.5 mm

Višina: 140.4 mm

Globina: 92.4 mm

Vrsta: FL SWITCH 1105N-2SFP

Vmesnik: RJ45
SFP

: IP30

Delovna napetost: 24 V/DC
24 V/AC

Maks. temperatura okolice: 60 °C

Min. temperatura okolice: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563354 Phoenix Contact 1085171 FL SWITCH 1105N-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563354 Phoenix Contact 1085171 FL SWITCH 1105N-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Opis

Tanko ethernetno stikalo, pet RJ45 vrat z 10/100/1000 Mbps na vseh vratih, samodejno zaznavanje hitrosti prenosa, funkcija samodejnega križanja in QoS

Besedilo je strojno prevedeno.
