Phoenix Contact 1089952 priključni kabel za senzor/aktuator M12 ravni moški konektor 1.00 m Število polov: 4 1 kos

Večbarvna kabelska žica z izpostavljenimi, barvno kodiranimi žicami. Primerna za električne priključke ali podatkovne povezave.

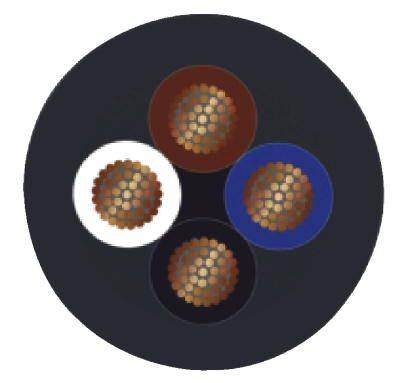

Prečni prerez električnega kabla s štirimi barvnimi, baker oplaščenimi vodniki: črn, bel, rdeč in moder.

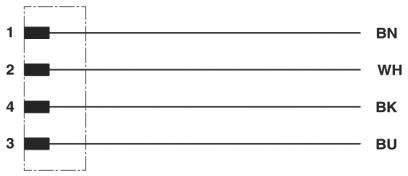

Diagram prikazuje ožičenje s štirimi vodniki: 1-BN, 2-WH, 4-BK, 3-BU. Vsak vodnik je označen s številko in barvno kratico.

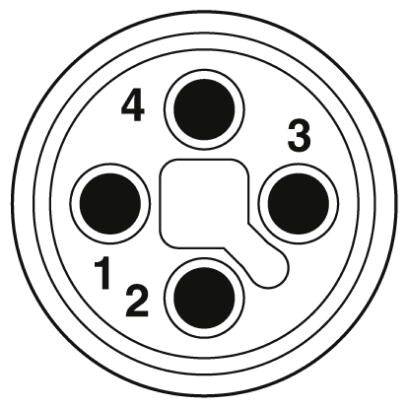

'Shema 5-polnega električnega vtičnega priključka, oštevilčenega od 1 do 4, z osrednjim pravokotnim priključkom.'

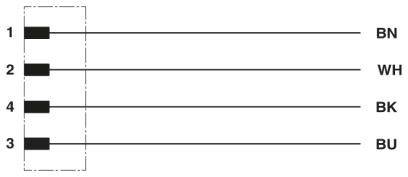

Shematski načrt prikazuje štiri oštevilčene pare vodnikov: 1 do BN, 2 do WH, 4 do BK, 3 do BU. Črte povezujejo okenca z inicialkama.

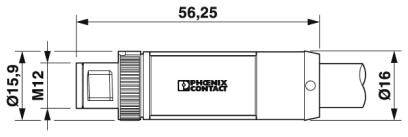

Diagram konektorja podjetja Phoenix Contact. Dolžina: 56,25 mm, premer: 16 mm. Velikost navoja: M12, sprednji premer: 15,9 mm.
1/6
Slika je simbolična
Vrsta izdelka
priključni kabel za senzor/aktuator
Izvedba
ravni moški konektor
Standardni vtič
konektor senzorja
Stranski priključek A
M12-vtič, raven
Priključna stran B
kabel, odprt
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava sre.,25.11.
Število
Skupaj (30,99 € / Kos)
30,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Standardi / predpisi: priključek M12 IEC 61076-2-111
  • Izolacijski upor: ≥ 100 MΩ
  • Paritev ciklov:>100
  • Vrsta kabla: PVC črna
  • Tip kabla (kratica): 110
  • Napajanje AWG: 16
  • Zunanja jakna, barva: črno siva RAL 7021
  • Število upogibnih ciklov: 2.000.000
  • Potna razdalja: 10 m
  • Potovalna hitrost: 3 m / s
  • Pospešek: 10 m / s²
  • Materialni dirigent: goli bakreni prameni
  • Stopnja onesnaženosti: 3
  • Razred vnetljivosti po UL 94: V0
  • Prenapetostna kategorija: III
  • Ročaj materiala: PP
  • Material za rezanje: lito cink, ponikljan
  • Odpornost prevodnika: ≤ 13 Ω / km (pri 20 ° C)
Vrsta

SAC-4P-M12MST/ 1,0-110

Vrsta izdelka

priključni kabel za senzor/aktuator

Izvedba

ravni moški konektor

Standardni vtič

konektor senzorja

Stranski priključek A

M12-vtič, raven

Priključna stran B

kabel, odprt

Število polov

4

Dolžina kabla

1.00 m

Material plašča

PVC

Nazivna napetost

63 V/DC

Nazivni tok

12 A

Nazivni tok - zaokrožen

12 A

Premer priključka (maks.)

1.5 mm²

Zunanji premer

7.55 mm

Priključek

vtič

Vrsta navoja

M12

Vrsta navoja priključnega kabla in montaža

M12

Kodiranje

T

Material kontakta

CuZn

Kontaktna površina

Ni/Au

IP65

Značilnosti

T kodiranje

Min. temperatura

-25 °C

Maks. temperatura

+85 °C

Proizv. št. delov

1089952

Vsebina

1 kos

Premer kabla (podrobnosti)

07:55 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209110 Phoenix Contact 1089952 priključni kabel za senzor/aktuator M12 ravni moški konektor 1.00 m Število polov: 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209110 Phoenix Contact 1089952 priključni kabel za senzor/aktuator M12 ravni moški konektor 1.00 m Število polov: 4 1 kos

Opis

Napajalni kabel, 4-polni, PVC, črno-siv RAL 7021, naravnost konektor M12, T-kodiran, do prostega konca kabla, dolžina kabla: 1 m
