Phoenix Contact 1089998 priključni kabel za senzor/aktuator M12 ravni moški konektor, ravni ženski konektor 5.00 m Števi

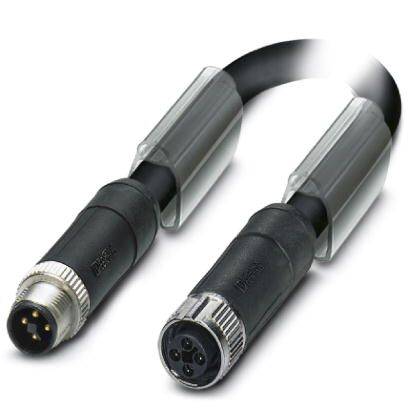

Črno-srebrn kabel z dvema okroglima petstičnima priključkoma; primeren za avdio ali podatkovne povezave.

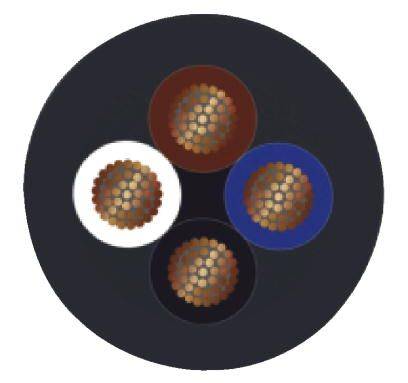

Prečni prerez kabla s štirimi barvnimi vodniki: belim, rjavim, modrim in črnim. Vsak vodnik je sestavljen iz gostih bakrenih žic.

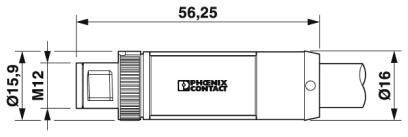

Tehnična risba priključka z merami: dolžina 56,25 mm, premer 16 mm, velikost navoja M12, razdalja Ø15,9 mm.

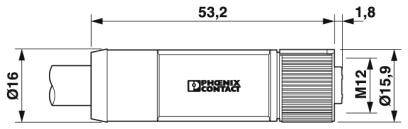

Tehnična risba konektorja podjetja Phoenix Contact. Dolžina 53,2 mm, premer 16 mm, navoj M12, prikazane dimenzije posameznih delov.

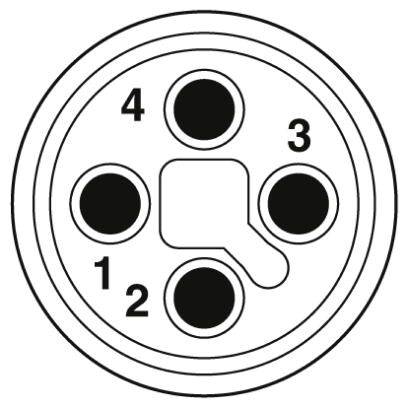

Shema petpolnega konektorja, katerega priključki so oštevilčeni od 1 do 4, srednji priključek pa ima poseben oblik.

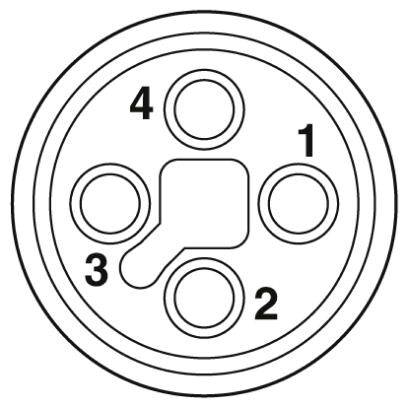

Okrogel električni vtič s štirimi oštevilčenimi priključki (od 1 do 4) prikazuje shemo priključitve.

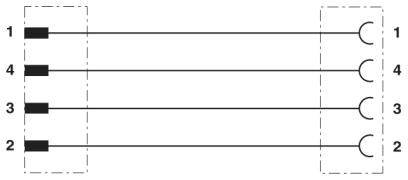

Diagram s štirimi vzporednimi črtami. Vsaka črta povezuje številčno ustrezne kvadrate in polkroge: 1 k 1, 4 k 4, 3 k 3, 2 k 2.
1/7
Slika je simbolična
Vrsta izdelka
priključni kabel za senzor/aktuator
Izvedba
ravni moški konektor
ravni ženski konektor
Standardni vtič
konektor senzorja
Stranski priključek A
M12-vtič, raven
Priključna stran B
M12-vtičnica, ravna
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava sre.,25.11.
Število
Skupaj (79,99 € / Kos)
79,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Standardi / predpisi: priključek M12 IEC 61076-2-111
  • Izolacijski upor: ≥ 100 MΩ
  • Paritev ciklov:>100
  • Vrsta kabla: PVC črna
  • Tip kabla (kratica): 110
  • Napajanje AWG: 16
  • Zunanja jakna, barva: črno siva RAL 7021
  • Število upogibnih ciklov: 2.000.000
  • Potna razdalja: 10 m
  • Potovalna hitrost: 3 m / s
  • Pospešek: 10 m / s²
  • Materialni dirigent: goli bakreni prameni
  • Stopnja onesnaženosti: 3
  • Razred vnetljivosti po UL 94: V0
  • Prenapetostna kategorija: III
  • Ročaj materiala: PP
  • Material za rezanje: lito cink, ponikljan
  • Odpornost prevodnika: ≤ 13 Ω / km (pri 20 ° C)
Vrsta

SAC-4P-M12MST/ 5,0-110/M12FST

Vrsta izdelka

priključni kabel za senzor/aktuator

Izvedba

ravni moški konektor

ravni ženski konektor

Standardni vtič

konektor senzorja

Stranski priključek A

M12-vtič, raven

Priključna stran B

M12-vtičnica, ravna

Število polov

4

Dolžina kabla

5.00 m

Material plašča

PVC

Nazivna napetost

63 V/DC

Nazivni tok

12 A

Nazivni tok - zaokrožen

12 A

Premer priključka (maks.)

1.5 mm²

Zunanji premer

7.55 mm

Priključek

M12 vtikač

Vrsta navoja

M12

Vrsta navoja priključnega kabla in montaža

M12

Kodiranje

T

Material kontakta

CuZn

Kontaktna površina

Ni/Au

IP65

Značilnosti

T kodiranje

Min. temperatura

-25 °C

Maks. temperatura

+85 °C

Proizv. št. delov

1089998

Vsebina

1 kos

Premer kabla (podrobnosti)

07:55 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209128 Phoenix Contact 1089998 priključni kabel za senzor/aktuator M12 ravni moški konektor, ravni ženski konektor 5.00 m Števi

Tehnični podatki 2209128 Phoenix Contact 1089998 priključni kabel za senzor/aktuator M12 ravni moški konektor, ravni ženski konektor 5.00 m Števi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209128 Phoenix Contact 1089998 priključni kabel za senzor/aktuator M12 ravni moški konektor, ravni ženski konektor 5.00 m Števi

Opis

Napajalni kabel, 4-polni, PVC, črno-siv RAL 7021, raven priključek M12, T-kodiran, do naravne vtičnice M12, T-kodiran, dolžina kabla: 5 m
