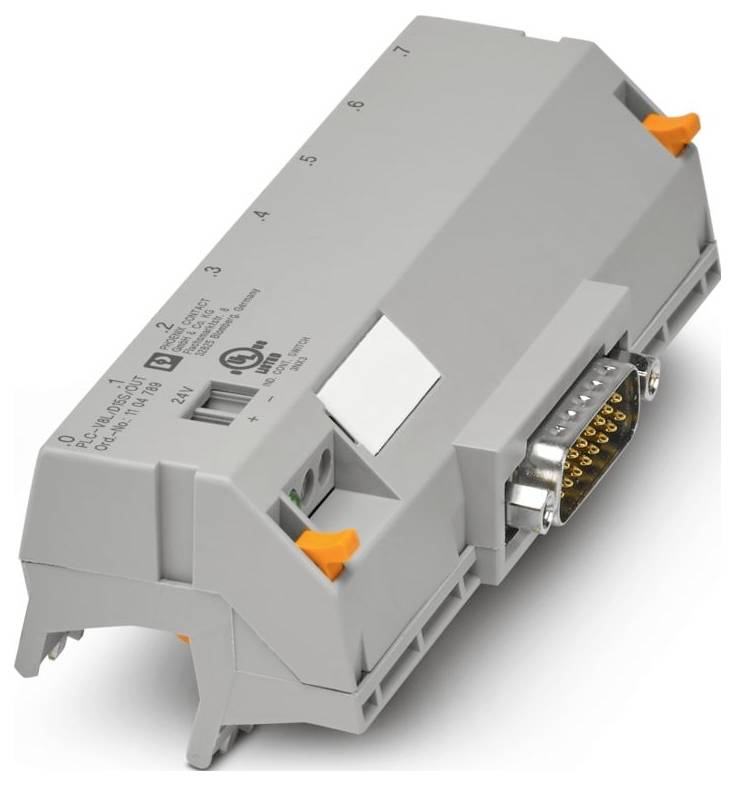

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Sistemska povezava
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
49 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
87,99 €
3
3% = 2,44 €
85,55 €
5
4% = 3,41 €
84,58 €
10
5% = 4,07 €
83,92 €
25
5% = 4,80 €
83,19 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (87,99 € / Kos)
87,99 €
z DDV
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Število polov: 2
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (vtičnica brez plastičnega tulca); 0,25 mm² ... 2,5 mm² (vtičnica s plastičnim tulcem)
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12
- širina 112,3 mm
- Višina 41,02 mm
- Globina: 49,89 mm
- Barva: siva (RAL 7042)
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: EN IEC 60664-1
- Opomba: Lahko se pritrdi na 8 priključkov PLC-INTERFACE
- Vrsta montaže: Montaža s sponko
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 8 mm
- Razdalje in lezenje: Razdalje in lezenje
- Položaj namestitve: poljuben
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Označevanje: Razred I, cona 2, AEx ec IIC T4
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Območje obratovalne napetosti: 18 V DC ... 30 V/DC
- Razmik mreže: 5 mm
- Priključitev v skladu s standardom: IEC 60807-2
- Način delovanja: 100 % ED
- Potrdilo: TAE0000196
- Dimenzije artikla: Dimenzije artikla
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Število kanalov: 8
- Izolacija: Funkcionalna izolacija
- Indikator delovne napetosti: zelena LED
- UL, ZDA: UL, ZDA
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: °C
- Vlažnost: A
- Vibracije: C
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 50 V
- Nazivna impulzna napetost: 0,5 kV (1,2 / 50 μs)
- Stopnja zaščite (mesto namestitve): ≥ IP54
- Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (vtičnica brez plastičnega tulca); 0,5 mm² ... 1,5 mm² (končna tulka TWIN s plastično tulko)
- Indikator stanja na voljo: da
- Število vrat: 1
- Izolacijske lastnosti: Zračne in plazilne razdalje: Izolacijske lastnosti: Zračne in plazilne razdalje
- Cikli vklopa:> 500
- Primerna V/I kartica: univerzalna
- Tok (na vejo): ≤ 1 A
- Priključek 1 (krmilni nivo): Priključek 1 (krmilni nivo)
- Priključek 2 (raven polja): Priključek 2 (raven polja)
- Presek togega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 1,5 mm²
- Stopnja zaščite (modul): IP20
- Podprto krmiljenje: univerzalno: Podprto krmiljenje: univerzalno
- Priključek 3 (dovod): Priključek 3 (dovod)
- Tok (napajanje): ≤ 3 A
- Vrsta izdelka
Sistemska povezava
- Vrsta
PLC-V8L/D15S/OUT
- Višina
41.02 mm
- Dolžina
49.89 mm
- Širina
112.3 mm
- Mere
(D x Š x V) 49.89 x 112.3 x 41.02 mm
- Proizv. št. delov
1104789
- Način montaže (podrobnosti)
Pritrditev s sponko
- Vsebina
1 kos
- Globina
49.89 mm
- Merilni tok
1 A
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Sistemska povezava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Sistemska povezava
Opis
Adapter V8 za 8 x PLC-INTERFACE (14 mm), priključek 1: 1 x 15-pinski D-SUB konektor, priključek 2: vtični konektor (priklop na 8 x PLC-INTERFACE priključke), priključek 3: 1 x 2-pinski vijačni priključek, število kanalov: 8, krmilna logika: pozitivno preklapljanje
