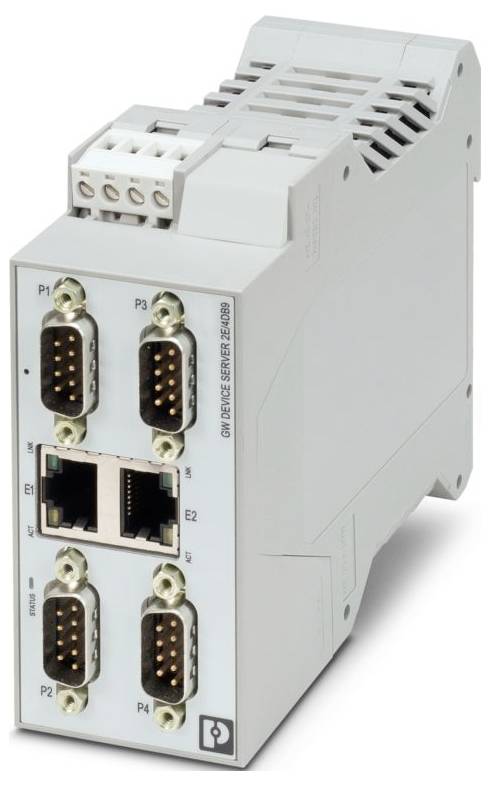

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1469,00 € / Kos)
1469,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: D-SUB-9 konektor
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,20 mm² ... 2,50 mm²
- Presek vodnika AWG: 24 ... 12
- Širina: 45 mm
- Višina: 99 mm
- Globina: 115 mm
- Barva: siva
- Material ohišja: PA 6.6
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina:< 2000 m
- Standardi/predpisi: EN 55022, EN 55024
- Vrsta montaže: montaža na DIN letev
- Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
- Skladnost/odobritve: Skladnost/odobritve
- ATEX: DEMKO 18ATEX 2026X: II 3 G
- Ex ec IIC T4 Gc
- IECEx: IECEx UL 18.0023X
- Ex ec IIC T4 Gc
- UL, ZDA / Kanada: Razred I, Div. 2, Skupine A, B, C, D T4A
- Dolžina prenosa: ≤ 1200 m
- Območje napajalne napetosti: 10,8 V DC ... 30 V DC (prek vtične vijačne sponke COMBICON)
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Signal: Ethernet; PROFINET; Modbus
- Funkcija: Funkcija
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Interferenčno sevanje: Interferenčno sevanje
- Preskus škodljivih plinov: ISA-S71.04-1985 G3 Skupina težkih snovi A
- Odpornost na motnje: EN 61000-6-2:2005
- Podprti protokoli: PROFINET, Modbus ASCII/RTU/TCP
- Zaključna upornost: 120 Ω (nastavljiva)
- Dobava: Dobava
- Odpornost proti vibracijam v skladu z EN 60068-2-6/IEC 60068-2-6:
- Udar v skladu z EN 60068-2-27/IEC 60068-2-27:
- Tipična poraba toka: 110 mA (24 V DC)
- Največji tok: 120 mA (24 V DC)
- Število kanalov: 2
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- UL, ZDA: UL 61010-1
- CCCex - Opomba: Uporaba v potencialno eksplozivnih atmosferah na Kitajskem ni dovoljena.
- Ex-Data: Ex-Data
- Upravljanje: Spletno upravljanje
- Število vrat: 4
- Galvanska izolacija: IEC UL 61010-1 (VCC // Ethernet)
- MTBF: 63,5 let (standard Telcordia, temperatura: 25 °C, obremenitev: 50 %, okoljski faktor = 1,0); 42,3 let (standard Telcordia, temperatura: 40 °C, obremenitev: 50 %, okoljski faktor = 1,5)
- Hitrost serijske prenosne povezave: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s
- Preskusna napetost podatkovnega vmesnika/podatkovnega vmesnika: 1,5 kVrms (50 Hz, 1 min.)
- Vmesnik/napajanje podatkov o preizkusni napetosti: 1,5 kVrms (50 Hz, 1 min.); 1,5 kVrms
- Statusni in diagnostični indikatorji: LED diode: Status, ACT/LNK (ethernetni podatkovni promet)
- Spletni strežnik: da
- Pomožni protokoli: ARP, DHCP (odjemalec), PING
- Podatki: RS-232: Podatki: RS-232
- Razporeditev pinov: 3, 5, 7
- Oblika/kodiranje datoteke: 5/6/7/8 podatkovnih bitov, 1/2 stop bit, pariteta: Brez/Sodo/Liho/Označeno/Prazno
- Nadzor pretoka podatkov/protokoli: Programsko rokovanje, Xon/Xoff ali strojno rokovanje RTS/CTS
- Podatki: RS-422: Podatki: RS-422
- Podatki: RS-485: Podatki: RS-485
- Odjemalec Modbus/TCP: odjemalec Modbus/TCP
- Število odjemalcev Modbus TCP: 96
- Podatki: PROFINET, MODBUS TCP: Podatki: PROFINET, MODBUS TCP
- Vrsta izdelka
vmesniški pretvornik
- Vmesniki
RJ-45
D-SUB9
- Vrsta
GW PN/MODBUS 2E/4DB9
- Obratovalna temperatura (min.)
-40 °C
- Obratovalna temperatura
-40 °C (min)
- Mere
(Š x V x G) 45 x 99 x 115 mm
- Maks. poraba toka
120 mA
- Višina
99 mm
- Širina
45 mm
- Proizv. št. delov
1105710
- Izvedba
montaža nosilne letve
- Globina
115 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Opis
GW PN/MODBUS... omogoča dvosmerno komunikacijo med protokoloma PROFINET in Modbus. Vključuje dva priključka RJ45 in štiri priključke D-SUB-9.
