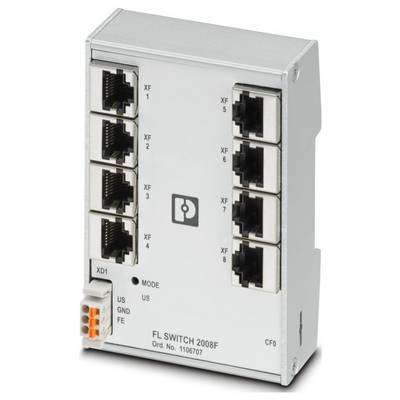

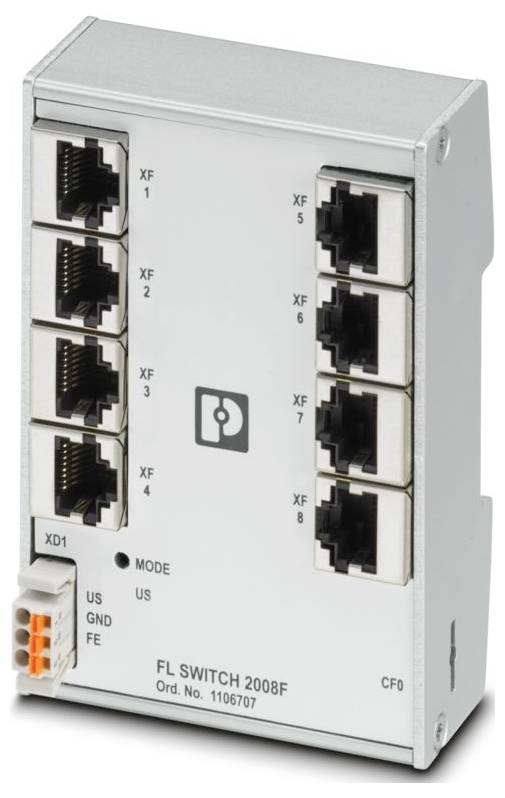

Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 16.11.2026

Število

kos - zaloga Nemčija

Skupaj (435,00 € / Kos)

435,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Upravljano stikalo 2000
Oblika: Ploska oblika
Vrsta povezave: Vzmetna povezava z vtičnico
Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
Presek togega vodnika: 0,25 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
Širina: 75 mm
Višina: 105 mm
Globina: 43 mm
Material ohišja: Aluminij
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP30
Temperatura okolice (delovanje): 0 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: EN 61000-6-4
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
Vibracije (med delovanjem): 2 g, v skladu z IEC 60068-2-6
Dolžina odstranjevanja izolacije: 9 mm
Splošno: Podpora je na voljo po telefonu in na lokaciji (veljajo stroški).
Hitrost prenosa: 10/100 Mbps
Največja izguba moči pri nominalnih pogojih: 4,68 W (pri US = 18 V DC in temperaturi okolice 60 °C)
Zaščitni razred: III (VDE 0106)
Število vmesnikov: 8
Zračni tlak (delovni): 86 kPa ... 108 kPa (1500 m nadmorske višine)
Dolžina prenosa: 100 m (na segment)
Območje napajalne napetosti: 18 V DC ... 32 V DC
Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: 160 mA
Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Interferenčno sevanje: Interferenčno sevanje
Odpornost: EN 61000-6-2
Indikator stanja: LED diode: US (napajanje), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Fizika prenosa: Baker
MTTF: 693,88 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 315,58 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 42,59 let (standard SN 29500, temperatura 55 °C, delovni cikel 100 %)
Dobava: Dobava
Zračni tlak (skladiščenje/transport): 86 kPa ... 108 kPa (1500 m nadmorske višine)
Tipična poraba toka: 160 mA (pri US = 24 V DC in temperaturi okolice 25 °C)
Največji tok: 0,26 A (pri US = 18 V DC in temperaturi okolice 60 °C)
Opomba glede vrste povezave: Kot priključne kable uporabljajte samo bakrene kable z dovoljenim temperaturnim območjem (-40 °C ...). 75 °C)
Število kanalov: 8 (vrata RJ45)
Prenosni medij: baker
Lokalna diagnostika: zelena LED-dioda za napajanje ZDA; zelena LED-dioda za stanje povezave LNK/ACT; zelena LED-dioda za hitrost prenosa podatkov SPD
Posebne lastnosti: Razvojni proces certificiran v skladu z IEC 62443-4-1; Izdelek certificiran v skladu z IEC 62443-4-2
Osnovna funkcionalnost: Stikalo za shranjevanje in posredovanje podatkov, skladno s standardi IEEE 802.3.
Funkcije stikala: Funkcije stikala
Diagnostične funkcije: zgodovina RMON; LLDP (protokol za odkrivanje povezovalne plasti); SNMP pasti; zrcaljenje vrat N:1; ACD (zaznavanje konfliktov naslovov); sistemski dnevnik; nadzor CRC
Funkcije filtriranja: Kakovost storitve (8 razredov prioritet); Določanje prioritet vrat; VLAN (do 8 VLAN); IGMP vohunjenje/poizvedovanje (v1/v2); Samodejno poizvedovanje vrat; Razširjeno filtriranje večvrstnega oddajanja
Konfiguracija IP: odjemalec DHCP; strežnik DHCP (na osnovi vrat); BootP
Tabela MAC naslovov: 8k
Upravljanje: spletno upravljanje (HTTP/HTTPS); upravljanje uporabnikov na podlagi vlog (LDAP); SNMPv1/v2/v3; vmesnik ukazne vrstice (Telnet, SSH)
Redundanca: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol)
Dodatne funkcije: prenos MMS in GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Sinhronizacija časa: SNTP (Simple Network Time Protocol)
Varnostne funkcije: Varnostne funkcije
Funkcionalnost: Funkcionalnost
Ethernet (RJ45): Ethernet (RJ45)
Signalne LED diode: Sprejem podatkov, stanje povezave
Priključek napajanja: prek COMBICON-a, maks. presek vodnika 1,5 mm²
Preskusna nastavitev: napajanje 24 V / funkcionalna ozemljitev 500 V DC 1 min; vmesnik Ethernet / vsi ostali potenciali 2,25 kV DC 1 min
Statusni in diagnostični indikatorji: LED diode: US (napajanje), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Zakasnitev signala: ≥ 6,5 µs (način shranjevanja in posredovanja, 10/100 MBit/s, odvisno od velikosti okvirja)
Napajalna napetost (DC): 24 V DC (enojna)
EMC skladnost: EN 61000-6-2 EN 61000-4-2 (ESD) merilo B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) Merilo A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Merilo A; EN 61000-6-2 EN 61000-4-5 (Prenapetost) Merilo B; EN 61000-6-2 EN 61000-4-6 (Prevodna odpornost) Merilo A; EN 61000-6-2 EN 61000-6-4 (emisije) razred A; EN 61000-6-2 EN 61000-6-4 (Prevajane emisije) Razred A
Razred skladnosti PROFINET: Razred skladnosti A

Vrsta izdelka: industrijski Ethernet preklopnik

Hitrost prenosa: 10 / 100 MBit/s

Osnovna funkcionalnost: managed switch

Ethernet vrata: 8

Število 10/100 MBit/s vrat: 8 x

Širina: 75 mm

Višina: 105 mm

Globina: 43 mm

Vrsta: FL SWITCH 2008F

Vmesnik: RJ45

: IP30

Delovna napetost: 24 V/DC

Maks. temperatura okolice: 60 °C

Min. temperatura okolice: 0 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564129 Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564129 Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s

Opis

Upravljano stikalo serije 2000, 8 vrat RJ45 10/100 Mbps, skladnost s PROFINET razreda A, razvojni proces certificiran v skladu z IEC 62443-4-1, združljivo z IEC 62443-4-2

Besedilo je strojno prevedeno.
