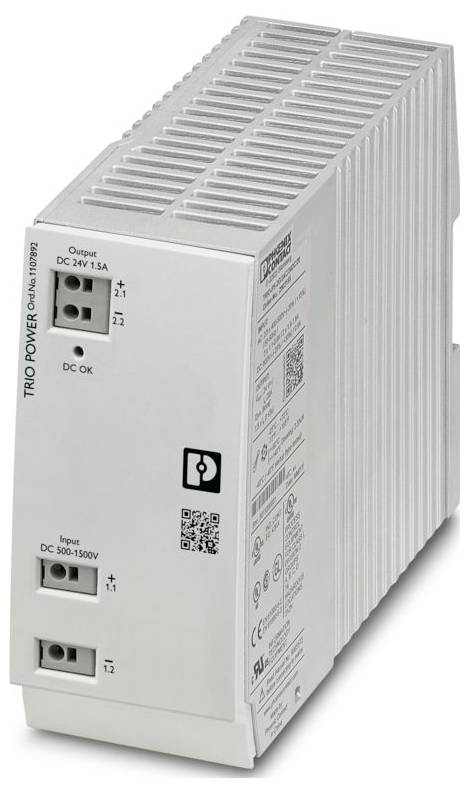

Slika je simbolična
Phoenix Contact 1107892 DC/DC pretvornik 24 V/DC 1.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (109,99 € / Kos)
109,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Phoenix Contact 1107892 DC/DC pretvornik 24 V/DC 1.5 A
Dodatne informacije
Tehnične specifikacije
- Družina izdelkov: TRIO POWER
- Vrsta povezave: Vtični priključek
- Širina: 48 mm
- Višina: 130 mm
- Barva: zelena
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-4
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dolžina odstranjevanja izolacije: 10 mm
- Presek fleksibilnega vodnika min.: 1 mm²
- Presek fleksibilnega vodnika, maks.: 2,5 mm²
- Presek togega vodnika min.: 1 mm²
- Presek togega vodnika, največ: 4 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Zaščitni razred II
- Vhodno napetostno območje: 500 V DC ... 1500 V DC
- Vhodno napetostno območje: 450 V DC ... 1650 V DC
- Vhod na široko območje: ne
- Največja napetostna vzdržljivost: ≤ 1800 V DC 1 s
- Integral vklopnega toka (I²t): tipično 0,15 A²s
- Poraba toka: tipično 85 mA (450 V DC); tipično 30 mA (1500 V enosmernega toka)
- Izbira ustrezne varovalke za zaščito vhoda: 1 A (gPV)
- Izkoristek: tipično 88 % (500 V DC); tipično 87 % (900 V DC); tipično 83 % (1500 V enosmernega toka)
- Nazivna izhodna napetost: 24 V DC ±3 %
- Nazivni izhodni tok (IN): 1,5 A
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 30 V DC
- Preostalo valovanje:< 40 mVSS (valovanje);< 50 mVSS (šum)
- Čas vzpona: ≤ 30 ms (UOUT (10 % ... 90%)
- Možnost serijske povezave: ne
- Največja izguba moči v prostem teku:< 1,1 W (500 V enosmernega toka);< 1,4 W (900 V enosmernega toka);< 2,4 W (1500 V enosmernega toka)
- Največja izguba moči pri nazivni obremenitvi:< 4,2 W (500 V enosmernega toka);< 5,5 W (900 V enosmernega toka);< 7,5 W (1500 V enosmernega toka)
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska
- Vhod: 3 kV (raven zahtevnosti testa)> 4 – simetrično); 4 kV (stopnja resnosti preizkusa 4 – asimetrično)
- Izhod: 0,5 kV (stopnja resnosti testa 2 - simetrično); 1 kV (stopnja resnosti testa 2 - asimetrično)
- Vrste signalizacije: LED
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4,2 kV DC (tipski preizkus); 2,6 kV DC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 3.300.000 ur (25 °C);> 1.760.000 ur (40 °C);> 740.000 ur (60 °C)
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možnost zlaganja: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), navpično 50 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Delovna nadmorska višina: ≤ 4000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 11 ms, 15 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 4 kV (stopnja strogosti preizkusa 2)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 3 V/m (stopnja resnosti preskusa 1)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 10 V (stopnja resnosti testa 3)
- Padci napetosti: Padci napetosti
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Tipična napetost nacionalnega omrežja: 500 V DC; 1500 V DC
- Vrsta napajalne napetosti: DC
- Izberite ustrezno varovalko za vhodno zaščito: 1500 V DC
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 60 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč 36 W
- Fleksibilna enovodna/priključna točka z žično tulko in plastično tulko, min.: 1 mm²
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, maks.: 2,5 mm²
- Fleksibilna enožilna/priključna točka z žično tulko brez plastične tulke, min.: 1 mm²
- Fleksibilna enovodna/priključna točka s končno tulko brez plastične tulke, maks.: 2,5 mm²
- Presek vodnika AWG min: 18
- Presek vodnika AWG max: 12
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Standard - Električna varnost: EN 62109-1:2011
- Standard - Zaščitna izjemno nizka napetost: IEC 62109-1:2011 (SELV)
- Standard - Varna ločitev: DIN VDE 0100-410
- UL odobritve: UL 62109-1:2014; UL 1741
- Material ohišja: Polikarbonat
- Moteče emisije: Moteče emisije
- Odpornost na motnje: EN 61000-6-2:2005
- Izhodni signal: LED indikator stanja: Izhodni signal: LED indikator stanja
- Oznaka signalizacije: DC OK
- Indikator stanja: LED "DC OK" zelena
- Vhod/izhod: neuravnotežen
- Napetost radijskih motenj v skladu z EN 55011: EN 55011 (EN 55022) Razred A Področje uporabe: Industrija
- Radijsko moteče sevanje v skladu z EN 55011: EN 55011 (EN 55022) Razred A Področje uporabe: Industrija
- DC OK: UOUT> 0,9 x UN (UN = 24 V enosmerne napetosti)
- Opomba glede prikaza stanja: UOUT> 21,5 V: LED sveti
- Globina naprave (montažna tirnica): 115 mm (Globina naprave (montažna tirnica))
- IEC 62109-1: II
- Vrsta izdelka
DC/DC pretvornik
- Vrsta
TRIO-PS-2G/1500DC/24DC/1.5
- Vhodna napetost (min.)
450 V/DC
- Vhodni tok (maks.)
1650 V/DC
- Izhodna napetost
24 V/DC
- Izhodni tok maks.
1.5 A
- Izhodni tok (maks.) - zaokrožen
1.5 A
- Priključek
Push-In vzmetni priključek
- Delovna temperatura min.
-25 °C
- Delovna temperatura (maks.)
70 °C
- Mere
(D x Š x V) 115 x 48 x 130 mm
- Višina
130 mm
- Dolžina
115 mm
- Širina
48 mm
- Vsebina
1 kos
- Globina
121 mm
IP20
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564296 Phoenix Contact 1107892 DC/DC pretvornik 24 V/DC 1.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564296 Phoenix Contact 1107892 DC/DC pretvornik 24 V/DC 1.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Opis
TRIO POWER primarni stikalni DC/DC pretvornik z vtičnim konektorjem za montažo na DIN-letev, vhod: 1500 V DC, izhod: 24 V DC / 1,5 A
