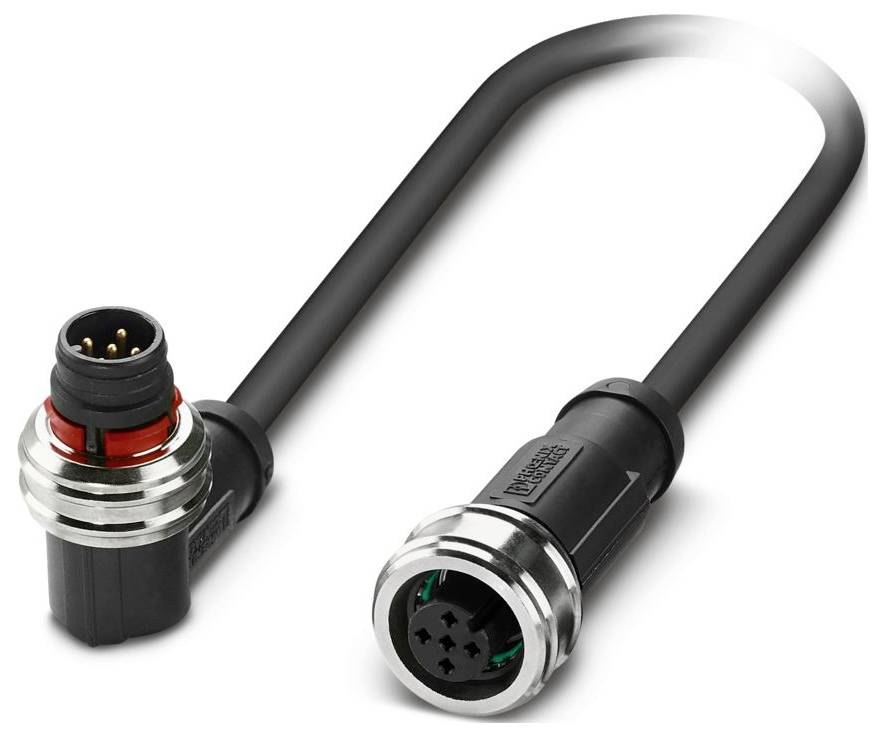

Slika je simbolična
Phoenix Contact 1224229 kabel senzorja/aktuatorja M12 1.5 m Število polov: 5 1 kos Piece
Vrsta izdelka
kabel senzorja/aktuatorja
Stranski priključek A
M12-vtič, kotni
Priključna stran B
M12-vtičnica, ravna
Število polov
5
Dolžina kabla
1.5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (27,99 € / Kos)
27,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Zasnova: Ravna vtičnica M12 s push-pull vtičem
- Število polov: 5
- Nazivna napetost UN: 48 V AC; 60 V DC
- Razred vnetljivosti po UL 94: V0
- Mehanski podatki: Mehanski podatki
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP65; IP67
- Temperatura okolice (delovanje): -40 °C ... 80 °C (kabel, fiksna namestitev); -25 °C ... 80 °C (kabel, fleksibilna namestitev)
- Standardi/predpisi: IEC 61076-2-010
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 3
- Material tesnila: FKM
- Material kontaktne površine: Ni/Au
- Nazivni tok IN: 4 A
- Material: PK (nožica nosilca kontakta); (vtičnica nosilca kontakta)
- Zunanji premer kabla: 4,55 mm ±0,15 mm
- Zunanje ohišje, material: PUR
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 1,5 m
- Presek kabla: 5 x 0,34 mm² (signalni kabel)
- Standardna oznaka: M12-Potisno-vlečno
- Indikator stanja: ne
- Zunanje ohišje, barva: črno-siva RAL 7021
- Uporaba: Standardna
- Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila; odpornost na hidrolizo in mikrobe; odpornost na morsko vodo; pogojno UV-odpornost (v skladu z DIN EN ISO 4892-2-A)
- Kodiranje: A
- Vrsta zaklepanja: Potisni-povleci
- Izolacijska upornost: ≥ 16 GΩ*km (pri 20 °C)
- Kontaktni material: CuSn
- Preskusna napetost: 3000 V
- Indikator stanja na voljo: ne
- Teža vrvice: 33 kg/km
- UL AWM slog: 20549
- Zaščiteno: ne
- Vrsta kabla: PUR brez halogenov črne barve [PUR]
- Konstrukcija vodnika signalnega kabla: 42 x 0,10 mm
- AWG signalna linija: 22
- Premer vodnika vključno z izolacijo: 1,27 mm 0,05 mm (signalni vodnik)
- Material izolacije žice: PP
- Enojna žica, barva: rjava, bela, modra, črna, zelena/rumena
- Nazivna napetost kabla: 300 V
- Najmanjši polmer upogibanja, trajno nameščen: 23 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 46 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 10.000.000, polmer upogibanja: 46 mm, polmer upogibanja: 10 x D, razdalja pomika: 10 m, hitrost pomika: 3 m/s, pospešek: 10 m/s²
- Odpornost proti gorenju: v skladu z UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
- Odpornost na olje: v skladu z DIN EN 60811-2-1
- Posebne lastnosti: primerno za vlečne verige; brez silikona; brez snovi, ki ovirajo omočenje barve; fleksibilno
- Število kabelskih vtičnic: 1
- Paritveni cikli: ≥ 100
- Priključek 1: Priključek 1
- Vrsta kodiranja: A
- Vrata 2: Vrata 2
- Debelina izolacijske stene: približno 0,50 mm
- Največja upornost prevodnika: 58 Ω/km (pri 20 °C)
- PUR brez halogenov črna [PUR]: PUR brez halogenov črna [PUR]
- Brez halogena: v skladu z DIN VDE 0472 del 815
- Dinamična nosilnost (torzija): Torzija: ±180 °/m, Torzijski cikli: ≥2000000, Torzijska frekvenca: 35 ciklov/min.
- Material ohišja ročaja: TPU, negorljiv, samougasljiv
- Material vijaka: medenina, ponikljana
- Temperatura okolice (delovanje) (vtič/vtičnica): -25 °C ... 85 °C (vtič/vtičnica)
- Vrsta embalaže
Piece
- Vrsta
SAC-5P-P12MR/ 1,5-PUR/P12FS
- Vrsta izdelka
kabel senzorja/aktuatorja
- Stranski priključek A
M12-vtič, kotni
- Priključna stran B
M12-vtičnica, ravna
- Število polov
5
- Dolžina kabla
1.5 m
- Material plašča
PUR
- Nazivna napetost
48 V/AC
60 V/DC
- Zunanji premer
4.55 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12
- Vrsta navoja priključnega kabla in montaža
M12
- Barva kabla
črno siva (RAL 7021)
- Kodiranje
A
- Material kontakta
CuSn
- Kontaktna površina
Ni/Au
IP65
IP67
- Značilnosti
brez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Vrsta pritrditve
za hitro ločevanje
- Proizv. št. delov
1224229
- Vsebina
1 kos
- Premer
4.55 mm
- Merilna napetost
48 V
- Oklopljen
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3567085 Phoenix Contact 1224229 kabel senzorja/aktuatorja M12 1.5 m Število polov: 5 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3567085 Phoenix Contact 1224229 kabel senzorja/aktuatorja M12 1.5 m Število polov: 5 1 kos Piece
Opis
Kabel senzorja/aktuatorja, 5-pinski, PUR brez halogenov, črno-siv RAL 7021, kotni vtični konektor M12, kodiranje: A, na ravno vtičnico M12, kodiranje: A, dolžina kabla: 1,5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
