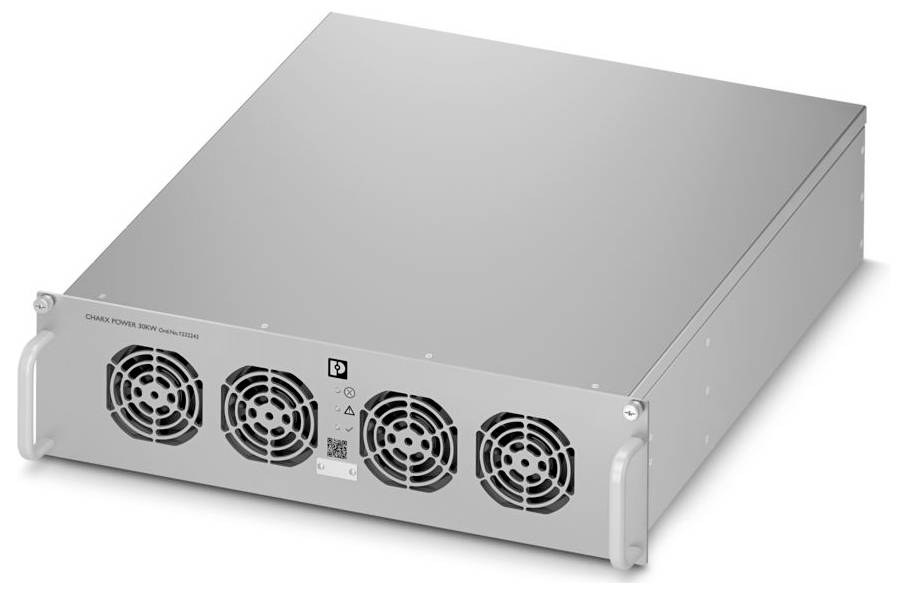

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC napajalni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Družina izdelkov: CHARX power basic
- Vrsta povezave: 2x RJ45
- širina 483 mm
- Višina: 134 mm
- Globina: 550 mm
- Material ohišja: zlitina Zn-Al
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
- Standardi/predpisi: ANSI/UL 2202
- Vrsta montaže: montaža v 19" rack
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovna): ≤ 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Višinska enota: 3U
- Hitrost prenosa: 125 kbit/s
- Označevanje: IEC
- Razred zaščite: I
- Nazivna moč: 30 kW
- Število vmesnikov: 1
- Dolžina prenosa: največ 20 m
- Priključna tehnologija: Priključna tehnologija
- Vhodno napetostno območje: 3x 400 V AC ... 480 V/AC
- Vhodno napetostno območje: 3x 340 V AC ... 530 V/AC
- Omejitev vklopnega toka:< 60 A
- Nazivna poraba energije: 31870 VA
- Učinkovitost:> 95 % (izhodni PO> 50%)
- Prenapetostna zaščita na izhodu (OVP):> 1040 V enosmernega toka
- Priključek vodnika: Priključek vodnika
- tog: 10 mm² ... 50 mm²; 25 mm² (priporočeno)
- Fleksibilen: 16 mm² ... 50 mm²; 25 mm² (priporočeno)
- Izhod: Izhod
- Digitalno: Digitalno
- Število faz: 3
- Vhodna/izhodna izolacijska napetost: 2121 V DC
- MTBF (IEC 61709, SN 29500):> 300.000 ur
- Dimenzije artikla: Dimenzije artikla
- Delovna nadmorska višina: ≤ 4000 m (znižanje nazivne moči)> 2000 m: 10 % / 1000 m)
- Ime standarda: Standard za varnost opreme za polnjenje električnih vozil (EV)
- AWG: 8 ... 0 (Cu); 3 (priporočeno)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Oblika omrežja: Zvezdno omrežje (TN, TT, IT (PE))
- Faktor moči (cos fi): 0,99
- Znižanje nazivne moči:> 55 °C (3,2 Å/K);> 55 °C (1 kW/K)
- Odstopanje od pravila:< 0,5 % (odstopanje napetosti, statična sprememba obremenitve 20 % ... 100 %;< 1 % (odstopanje toka, sprememba obremenitve, statična napetost 20 % ...) 100 %; ± 0,2 % (sprememba vhodne napetosti ± 20 %)
- Moteče emisije: IEC 61000-6-3
- Odpornost: IEC 61000-6-2
- Oznaka pola: +, -
- Vodilo CAN: Vodilo CAN
- Vmesnik: CAN vodilo
- Podprti protokoli: CAN 2.0B
- Zaklepni mehanizem: Zaklepni kavelj
- Fizika prenosa: žično
- Topologija: Verižna povezava
- Zaključni upor: 120 Ω (zaključni končni udeleženec)
- Popolno popačenje (THDi):< 5 % (50 % ... 100 % izhodna obremenitev)
- Izhodna napetost: 30 V DC ... 1000 V DC
- Območje izhodnega toka: 0 A ... 100 A
- Izguba moči v stanju pripravljenosti:< 14 Z
- Ime: Izhod
- Galvanska izolacija med vhodom in izhodom: da
- Izolacijska napetost vhod, izhod/ohišje: 2121 V DC (osnovna izolacija)
- Notranji ventilatorji: da
- Smer pretoka zraka: od spredaj nazaj
- Raven hrupa:< 60 dB (1 m)
- IEC 60664-1: II
- Konduktivni polnilni sistemi za električna vozila - 21-2. del: Zahteve EMC za zunanje polnilne sisteme za električna vozila: Konduktivni polnilni sistemi za električna vozila - 21-2. del: Zahteve EMC za zunanje polnilne sisteme za električna vozila
- Vhodni tok: 3 x 54 A (340 V AC); 3 x 46 A (400 V AC)
- Izolacijska upornost:> 10 MΩ
- Zakasnitev vklopa:< 8 s
- Prekoračitev: ± 3 % (postopek vklopa)
- Število napajalnih modulov kot udeležencev v CAN vodilu: največ 48
- Izolacijska napetost vhod, izhod/signal, komunikacija: 4242 V DC
- Signal izolacijske napetosti, komunikacija/ohišje: 707 V DC
- Življenjska doba: 90.000 ur (40 °C, elektrolitski kondenzatorji); 70.000 ur (40 °C, ventilatorji)
- Zaščita pred previsoko temperaturo (OTP):> 75 °C
- Konduktivni polnilni sistemi za električna vozila - 1. del: Splošne zahteve: Konduktivni polnilni sistemi za električna vozila - 1. del: Splošne zahteve
- Konduktivni polnilni sistemi za električna vozila – 23. del: Naprave za napajanje z enosmernim tokom za električna vozila: Konduktivni polnilni sistemi za električna vozila – 23. del: Naprave za napajanje z enosmernim tokom za električna vozila
- Standard za varnost opreme za polnjenje električnih vozil (EV): Standard za varnost opreme za polnjenje električnih vozil (EV)
- Vhodna frekvenca: 3 x 50 Hz 60 Hz ±10 %
- Valovitost izhodnega toka: ≤ 1%
- Priključek za vročo vtičnico: ne
- Prezračevanje: ne
- Vrsta izdelka
DC napajalni modul
- Razred zaščite
I
- Globina
550 mm
- Višina
134 mm
- Širina
483 mm
IP20
- Vgradna višina
134 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC napajalni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC napajalni modul
Opis
CHARX power basic, modul za hitro polnjenje za gradnjo polnilnih postaj z enosmernim tokom, montaža v 19-palčni rack, vhod: 3-fazni, izhod: 30 V DC ... 1000 V DC / 0 A ... 100 A
