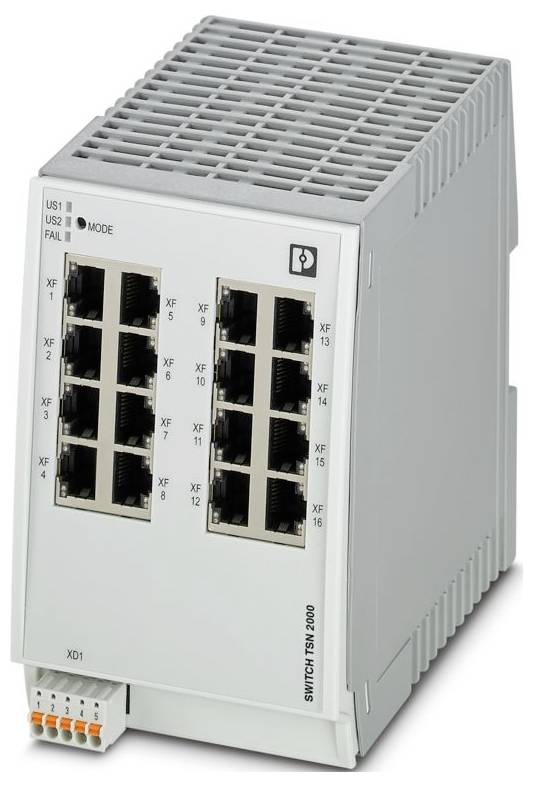

Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s-0
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Ni na voljo
Skupaj (1829,00 € / Kos)
1829,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Družina izdelkov: Upravljano stikalo TSN 2000
  • Oblika: V obliki knjige
  • Vrsta povezave: Vzmetna povezava z vtičnico
  • Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
  • Presek togega vodnika: 0,25 mm² ... 1,5 mm²
  • Presek vodnika AWG: 24 ... 16
  • Širina: 85 mm
  • Višina: 130 mm
  • Globina: 115 mm
  • Material ohišja: polikarbonat, ojačan z vlakni
  • Okoljski pogoji: Okoljski pogoji
  • Vrsta zaščite: IP20
  • Temperatura okolice (delovanje): -40 °C ... 60 ℃
  • Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
  • Standardi/predpisi: EN 61000-6-4
  • Vrsta montaže: montaža na DIN letev
  • Izolacijske lastnosti: Izolacijske lastnosti
  • Stopnja onesnaženosti: 2
  • Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
  • Udar (med delovanjem): 30 g (EN 60068-2-27)
  • Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
  • Dolžina odstranjevanja izolacije: 9 mm
  • Splošno: Podpora je na voljo po telefonu in na lokaciji (veljajo stroški).
  • Hitrost prenosa: 10/100/1000 Mbps
  • Največja izguba moči pri nominalnih pogojih: 30 W (US = Min, Tamb = Max, DOI = Max)
  • Zaščitni razred: III (VDE 0106)
  • Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
  • Dolžina prenosa: 100 m (na segment)
  • Območje napajalne napetosti: 12 V DC ... 57 V DC
  • Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (brez kondenzacije)
  • Opomba glede uporabe: Samo za industrijsko uporabo
  • Poraba toka: 740 mA
  • Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
  • Funkcija: Funkcija
  • Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
  • Interferenčno sevanje: Interferenčno sevanje
  • Odpornost: EN 61000-6-2
  • Indikator stanja: LED diode: US1, US2 (napajanje), Napaka (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
  • Fizika prenosa: Baker
  • MTTF: 257,17 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 126,12 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 25,76 let (standard SN 29500, temperatura 60 °C, delovni cikel 100 %)
  • Dobava: Dobava
  • Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
  • Brez snovi, ki poslabšajo omočenje barve: Da
  • Tipična poraba toka: 740 mA (pri US = 24 V DC in temperaturi okolice 25 °C)
  • Največji tok: 2,5 A (US = min., Tamb = maks., DOI = maks.)
  • Opomba glede vrste povezave: Za napajanje uporabljajte samo bakrene kable z dovoljenim temperaturnim območjem -40 °C ... 70 °C (pri Tamb = 60 °C)
  • Število kanalov: 16 (vrata RJ45)
  • Prenosni medij: baker
  • Lokalna diagnostika: napajalna napetost US1/2 US1, US2 LED zelena; FAIL različne LED rdeče; LINK stanje povezave LED zelena
  • Posebne lastnosti: Razvojni postopek certificiran v skladu z IEC 62443-4-1; Združljiv z IEC 62443-4-2
  • Osnovna funkcionalnost: Stikalo za shranjevanje in posredovanje podatkov, skladno s standardi IEEE 802.3.
  • Funkcije stikala: Funkcije stikala
  • Diagnostične funkcije: zgodovina RMON; LLDP (protokol za odkrivanje povezovalne plasti); pasti SNMP; zrcaljenje vrat N:1; ACD (zaznavanje konfliktov naslovov); dnevnik sistema; nadzor CRC
  • Funkcije filtriranja: Kakovost storitve (8 razredov prioritet); Razred storitve; DiffServ/DSCP; Določanje prioritet vrat; VLAN (do 32 VLAN); IGMP Snooping/Querier (v1/v2); Samodejno poizvedovanje vrat; Razširjeno filtriranje večvrstnega oddajanja
  • Konfiguracija IP: odjemalec DHCP; možnost DHCP 82 (posredovalni agent); strežnik DHCP (na podlagi bazena, na podlagi vrat); BootP; DCP (protokol za odkrivanje in konfiguracijo)
  • Tabela MAC naslovov: 32k
  • Upravljanje: spletno upravljanje (HTTP/HTTPS); upravljanje uporabnikov na podlagi vlog (LDAP, RADIUS); SNMPv1/v2/v3; vmesnik ukazne vrstice (Telnet, SSH)
  • Redundanca: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora za velika drevesa; LACP (Link Aggregation Control Protocol); Redundanca sistema PROFINET S2
  • Dodatne funkcije: Jumbo okvirji (največ 9600 bajtov); prenos MMS in GOOSE (IEC 61850-8-1); prenos Modbus/TCP
  • Časovna sinhronizacija: SNTP (Simple Network Time Protocol); gPTP (IEEE 802.1AS); IEEE 1588v2 (Transparent Clock)
  • Varnostne funkcije: Varnostne funkcije
  • Funkcionalnost: Funkcionalnost
  • Oznaka izhoda: Izhod alarma
  • Digitalno:: Digitalno:
  • Ethernet (RJ45): Ethernet (RJ45)
  • Signalne LED diode: Sprejem podatkov, stanje povezave
  • Priključek napajanja: prek COMBICON-a, maks. presek vodnika 1,5 mm²
  • Preskusna nastavitev: napajanje 24 V / funkcionalna ozemljitev 500 V DC 1 min; vmesnik Ethernet / vsi ostali potenciali 2,25 kV DC 1 min
  • Statusni in diagnostični indikatorji: LED diode: US1, US2 (napajanje), Fail (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
  • Napajalna napetost (DC): 24 V DC (redundantna)
  • EMC skladnost: EN 61000-6-2 EN 61000-4-2 (ESD) merilo B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) Merilo A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Merilo A; EN 61000-6-2 EN 61000-4-5 (Prenapetost) Merilo A; EN 61000-6-2 EN 61000-4-6 (Prevodna odpornost) Merilo A; EN 61000-6-2 EN 61000-6-4 (emisije) razred A; EN 61000-6-2 EN 61000-6-4 (Prevajane emisije) Razred A
  • Krmilna napetost signalnega kontakta: tipično 24 V DC
  • Razred skladnosti PROFINET: Razred skladnosti B
  • Funkcija naprave PROFINET: naprava PROFINET; hiter zagon
  • Varnost vrat: na osnovi MAC-a, RADIUS (IEEE 802.1X), obhod overjanja MAC-a
Vrsta izdelka

industrijski Ethernet preklopnik

Hitrost prenosa LAN

1000 MBit/s

Hitrost prenosa

10 / 100 / 1000 MBit/s

Osnovna funkcionalnost

managed switch

Ethernet vrata

16

10/100/1000 MBit/s

16 x

Jumbo okvirji

da

Širina

85 mm

Višina

130 mm

Globina

115 mm

Vrsta

FL SWITCH TSN 2316

Vmesnik

RJ45

IP20

Delovna napetost

24 V/DC

Maks. temperatura okolice

60 °C

Min. temperatura okolice

-40 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Opis

Upravljano stikalo TSN serije 2000, 16 vrat RJ45 10/100/1000 Mbps, skladnost s PROFINET razreda B, razvojni proces certificiran v skladu z IEC 62443-4-1, združljivo z IEC 62443-4-2
