Name: Phoenix Contact 1283937 redundančni modul 10 A Število izhodov: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

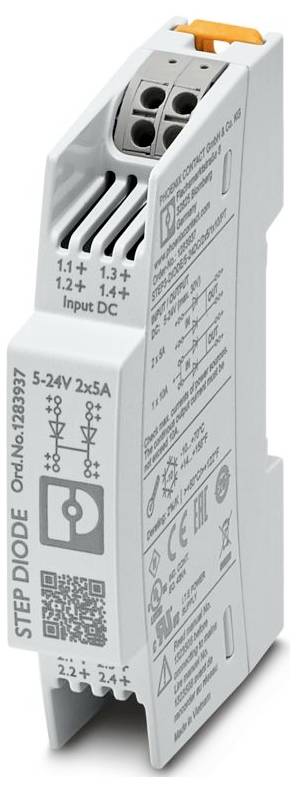

Kompaktna siva električna komponenta z označenimi vhodnimi in izhodnimi priključki, ki prikazuje diagrame in specifikacije za napetostne in trenutne povezave.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (29,99 € / Kos)

29,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: STEP DIODE
Vrsta povezave: Vtični priključek
Širina: 18 mm
Višina 90 mm
Globina: 61 mm
Enota delitve: 1 TE (DIN 43880)
Material ohišja: PC
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -10 °C ... 70 °C (znižanje nazivne moči:> 50 °C | 2 %/K)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: EN 61000-4-5
Opomba: T4 (-10 °C ... +70 °C,> 50 °C, Znižanje nazivne moči: 2 %/K)
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Udar (delovanje): 18 ms, 30 g, na prostorsko smer (IEC 60068-2-27)
Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Dolžina odstranjevanja izolacije: 10 mm (togi/fleksibilni/vložek brez plastičnega tulca); 13 mm (vložek s plastičnim tulcem)
Montažni položaj: vodoravna montažna letev NS 35, EN 60715
Frekvenčno območje: 150 kHz ... 80 MHz
Označevanje: UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Nevarna lokacija)
Razred zaščite: III
Nazivno območje vhodne napetosti: 5 V DC ... 24 V enosmernega toka
Vhodno napetostno območje: 4,5 V DC ... 30 V/DC
Nazivna izhodna napetost: UIn - 0,5 V
Nazivni izhodni tok (IN): 2x 5 A; 1x 10 A
Vhod: 1 kV (stopnja resnosti testa 3 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
Priključek vodnika: Priključek vodnika
tog: 0,2 mm² ... 2,5 mm²
Fleksibilen: 0,2 mm² ... 2,5 mm²
Fleksibilna žica s tulko, brez plastične tulke: 0,5 mm² ... 1,5 mm²; 1 mm² (priporočeno)
Fleksibilen z žično nastavkom in plastično tulko: 0,2 mm² ... 1 mm²; 1 mm² (priporočeno)
Izhod: 1 kV (stopnja resnosti testa 3 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
Vhodna/izhodna izolacijska napetost: 550 V AC
MTBF (IEC 61709, SN 29500):> 29675000 ur (25 °C);> 18693000 ur (40 °C);> 13.996.000 ur (50 °C)
Dimenzije artikla: Dimenzije artikla
Vgradna dimenzija: Vgradna dimenzija
Navodila za montažo: možno zlaganje: vodoravno 0 mm, navpično 30 mm
Razred vnetljivosti po UL 94 (ohišje / priključki): V0
Material ohišja: Kovina
Delovna nadmorska višina: ≤ 5000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
Standardna oznaka: Zaščitna zelo nizka napetost
Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
UL: UL
Ladjedelništvo: Ladjedelništvo
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
Opomba: Merilo A
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prenapetost: Prenapetost
Prevajane motnje: Prevajane motnje
Vhod/Izhod/Signal: neuravnotežen
Napetost: 10 V (stopnja resnosti testa 3)
Merila: Merila
Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
AWG: 24 ... 14 (bakar)
Vrsta napajalne napetosti: DC
Znižanje nazivne moči: 50 °C ... 70 °C (2 % / K)
Razdalja vgradnje desno/levo: 0 mm / 0 mm
Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
Odpornost: EN 61000-6-2:2019
Električna varnost: Električna varnost
Izolacijska napetost vhod, izhod/ohišje: 550 V AC
Globina (globina naprave (montažna letev)): 55 mm (globina naprave (montažna letev))
Material traku za noge: poliamid
Nazivni vhodni tok (IN): 1x 10 A; 2x 5 A
Zaščita pred obratno polarnostjo: da< 60 V enosmernega toka
Padec napetosti na vhodu/izhodu: tipično 0,5 V (IOUT = 5 A)
Zaščita pred prenapetostjo: Transildioda
LED: da
Suha toplota (IEC 60068-2-2): 70 °C (16 ur)
Cikel vlažne toplote (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Hladno (IEC 60068-2-1): -25 °C (16 ur)
