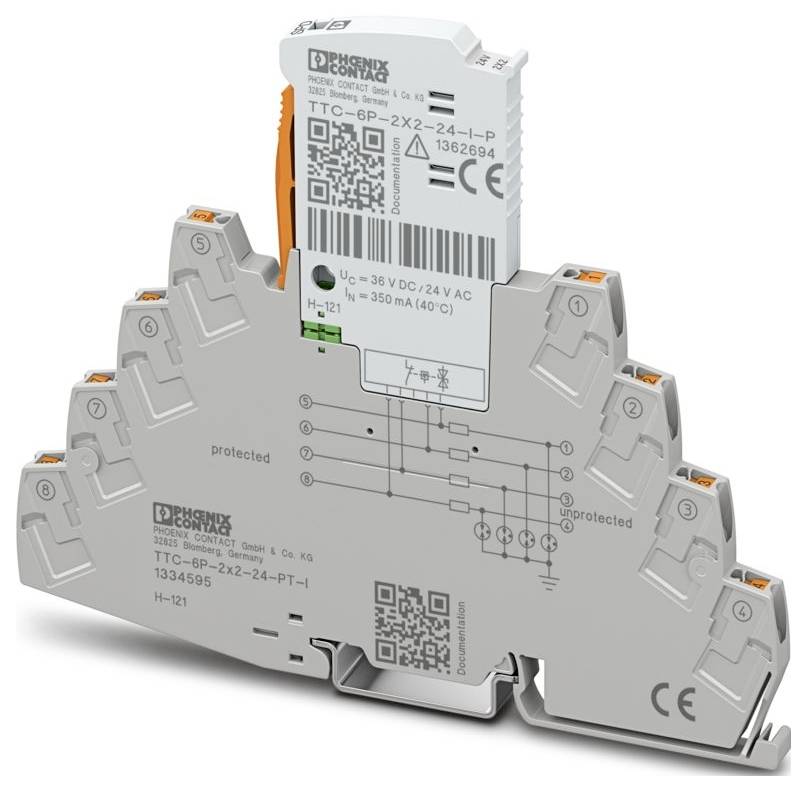

Slika je simbolična
Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I prenapetostna zaščitna naprava 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (199,99 € / Kos)
199,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: TERMITRAB complete
- IEC preskusni razred: C1; C2; C3; D1
- Zasnova: Dvodelni vtični modul montažne tirnice
- Sporočilo o napaki prenapetostne zaščite: vizualno
- Nazivna napetost UN: 24 V DC; 24 V AC
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Višina: 125 mm
- Globina: 100 mm (vključno z 7,5 mm montažno tirnico)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Smer delovanja: Vodnik-vodnik in Vodnik-ozemljitev
- Največja trajna napetost UC: 36 V DC; 26 V AC
- Nazivni tok: 300 mA (40 °C)
- Obratovalni tok IC pri UC: ≤ 5 µA
- Tok zaščitnega vodnika IPE: ≤ 5 µA
- Skupni tok praznjenja ITotal (8/20) µs: 15 kA
- Stopnja zaščite Up (vodnik-vodnik): ≤ 80 V (C1 - 1 kV / 500 A); ≤ 160 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 25 A)
- Stopnja zaščite Up (vodnik-zemlja): ≤ 950 V (C1 - 1 kV / 500 A); ≤ 850 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A)
- Kapacitivnost (med žico): tipično 2 nF
- Upornost na pot: 3,3 Ω ±20 %
- Največja zahtevana varovalka: 315 mA (FF)
- Zmogljivost prenapetostnega toka (vodnik-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 4000 m (nadmorska višina)
- Standardi/predpisi: EN 61643-21
- Opomba: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna letev: TH 35 - 7,5 mm
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Izolacijski material: PBT
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Nazivni impulzni tok praznjenja In (8/20) µs (žica-ozemljitev): 8 kA
- Impulzni tok praznjenja Iimp (10/350) µs (žica-ozemljitev): 1 kA
- Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
- Dodatni tehnični podatki: Dodatni tehnični podatki
- Barva (vtič): svetlo siva (RAL 7035)
- Barva (osnovni element): siva (RAL 7042)
- Čas ponastavitve impulza (žica-ozemljitev): ≤ 25 ms
- Maks. skupni praznilni tok I total max (8/20) µs: 20 kA
- Odzivni čas tA (med žico): ≤ 1 ns
- Vstavljena izguba aE, sim.: tipično 0,3 dB (≤ 200 kHz / 150 Ω)
- Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω:> 900 kHz
- Odpornost na prenapetostni tok (med žico): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Omejitev izhodne napetosti pri 1 kV/µs (med žico): ≤ 50 V
- Vrsta izdelka
prenapetostna zaščitna naprava
- Izvedba
Dvodelni vtični modul montažne tirnice
IP20
- Proizv. št. delov
1334595
- Mere
(Š x V x G) 6.2 x 125 x 100 mm
- Širina
6.2 mm
- Višina
125 mm
- Globina
100 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I prenapetostna zaščitna naprava 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I prenapetostna zaščitna naprava 1 kos
Opis
Naprava za prenapetostno zaščito
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
