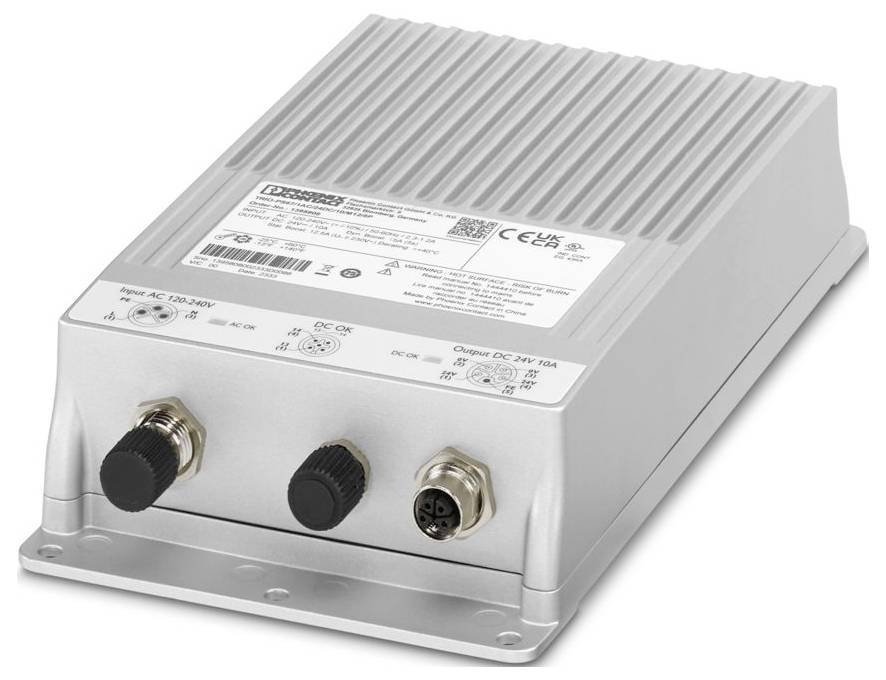

Phoenix Contact 1395808 napajalnik 24 V/DC 10 A 285 VA
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (295,00 € / Kos)
295,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Phoenix Contact TRIO-PS67/1AC/24DC/10/M12/5P napajalnik 24 V/DC 10 A 285 VA
- Izhod 24 V/DC / 10 A
- Moč 285 VA
- konektor
Tehnične specifikacije
- Družina izdelkov: TRIO POWER
- Število polov: 5
- Vrsta povezave: okrogli konektor M12
- širina 136 mm
- Višina: 240 mm
- Globina: 53 mm
- Barva: zelena
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP67
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-3
- Vrsta montaže: Montaža na steno
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 3
- Dovoljena vlažnost (delovna): ≤ 100 % (pri 25 °C, brez kondenzacije)
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Označevanje: UL/C-UL Listed UL 61010-2-201
- Premer 5,6 mm
- Razred zaščite: I
- Frekvenca: 50 Hz
- Vhodna napetost: 132 V DC ... 250 V DC
- Vhodna napetost: 120 V AC ... 240 V AC ±10 %
- Največja napetostna vzdržljivost: ≤ 300 V AC 15 s
- Vklopni tok: ≤ 25 A (tipično)
- Integral vklopnega toka (I2t):< 0,5 A2s
- Omejitev vklopnega toka: tipično 25 A (po 1 ms)
- Čas premostitve izpada omrežja:> 17 ms
- Poraba toka: 2,1 A (132 V DC); 1,1 A (250 V DC)
- Nazivna poraba energije: 285 VA
- Čas vklopa:< 1 s
- Vhodna varovalka: 6,3 A (notranja (zaščita naprave))
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (ZDA/KANADA: zaščita odcepnega tokokroga ≤ 20 A) (karakteristika B, C, D, K ali enakovredna)
- Izkoristek: tipično 91 % (120 V AC); tipično 92 % (230 V AC)
- Nazivna izhodna napetost: 24 V DC ±1 % (PELV)
- Nazivni izhodni tok (IN): 10 A
- Statični dvig (IStat.Boost): 12,5 A (UN ≥ 230 V AC / 220 V DC)
- Dinamično povečanje (IDyn.Boost): 15 A (5 s)
- Odpornost na kratek stik: da
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 30 V DC
- Preostalo valovanje: ≤ 10 mVSS
- Čas vzpona: ≤ 12 ms (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 2 W (120 V AC);< 2 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 25 W (120 V AC);< 21 W (230 V AC)
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 1 kV (stopnja resnosti testa 2 - neuravnotežen)
- Vrste signalizacije: LED; Brezpotencialni signalni kontakt
- Privzeto: zaprto
- Digitalno: 30 V AC 30 V DC 100 mA
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 3 kV AC (tipski preizkus); 1,5 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 850000 ur (25 °C);> 460000 ur (40 °C);> 190.000 ur (60 °C)
- Dimenzije artikla: Dimenzije artikla
- Vgradna dimenzija: Vgradna dimenzija
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Kovina
- Delovna nadmorska višina: ≤ 4000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Klimatski razred: 4K26 (EN 60721-3-4)
- Najvišja dovoljena vlažnost (delovanje): ≤ 100 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Standardna oznaka: Zaščitni razredi, ki jih zagotavljajo ohišja (koda IP)
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- UL: UL
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Oblika omrežja: Zvezdno omrežje (TN, TT, IT (PE))
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje izmeničnega toka: 50 Hz ... 60 Hz ±10 %
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Faktor moči (cos fi):> 93
- Uhajavi tok do PE:< 3,5 mA
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 40 °C ... 50 °C (1 % / K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 240 W; 300 W; 360 W (5 s)
- Razdalja vgradnje desno/levo: 10 mm / 10 mm
- Razdalja vgradnje zgoraj/spodaj: 0 mm / 100 mm
- Harmonični tokovi: Harmonični tokovi
- Število ur: 1 urnik
- Material ohišja: aluminij (AlMg3)
- Moteče emisije: Moteče emisije
- Odpornost na motnje: Odpornost na motnje v skladu z EN 61000-6-1 (stanovanjski objekti), EN 61000-6-2 (industrijski objekti)
- Izklopna napetost:< 95 V enosmernega toka
- Izhodni signal: LED indikator stanja: Izhodni signal: LED indikator stanja
- Oznaka signalizacije: DC OK
- Indikator stanja: LED
- Vhod/izhod: neuravnotežen
- Napetost radijskih motenj v skladu z EN 55011: EN 55011 (EN 55022) razred B Področje uporabe: Industrijska in stanovanjska
- Radijsko moteče sevanje v skladu z EN 55011: EN 55011 (EN 55022) Razred B Področje uporabe: Industrija in stanovanja
- Električna varnost: Električna varnost
- Varna ločitev: Varna ločitev
- Vklopna napetost: ≥ 95 V DC
- Zmanjšanje nazivne moči Statični BOOST:> 40 °C ... 50 °C 1 %/K> 50 ... 60 °C 0,22 %/K (UN 230 V AC / 220 V DC, PStat.Boost = PN x 1,25)
- Signalni rele 13/14: Signalni rele 13/14
- Kodiranje: A
- Vrsta zaklepanja: M12
- Klimatska naprava v redu: ACv> 0,45 x ACN (ACN = 108 V AC)
- DC OK: UOUT> 0,9 x UN (UN = 24 V enosmerne napetosti)
- Vrtina: Vrtina
- Nizkonapetostni napajalniki z enosmernim izhodom: Nizkonapetostni napajalniki z enosmernim izhodom
- Varnostni predpisi za električno merilno, krmilno, regulacijsko in laboratorijsko opremo: Varnostni predpisi za električno merilno, krmilno, regulacijsko in laboratorijsko opremo
- Mejne vrednosti za harmonične tokove: Mejne vrednosti za harmonične tokove
- Stopnje zaščite, ki jih zagotavljajo ohišja (koda IP): Stopnje zaščite, ki jih zagotavljajo ohišja (koda IP)
- Vrsta izdelka
napajalnik
- Vhodni tok (maks.)
240 V/AC
250 V/DC
- Izhodni tok maks.
10 A
- Izhodni tok (maks.) - zaokrožen
10 A
- Vhodna napetost (min.)
120 V/AC
132 V/DC
- Mere
(D x Š x V) 53 x 136 x 240 mm
- Izhodna napetost (maks.)
24 V/DC
- Priključek
konektor
285 VA
IP67
- Razred zaščite
I
- Delovna temperatura (maks.)
60 °C
- Delovna temperatura min.
-25 °C
- Obratovalna temperatura
-25 °C do +60 °C
- Širina
136 mm
- Višina
240 mm
- Dolžina
53 mm
- Vrsta
TRIO-PS67/1AC/24DC/10/M12/5P
- Globina
53 mm
- Vgradna višina
240 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3588083 Phoenix Contact 1395808 napajalnik 24 V/DC 10 A 285 VA
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3588083 Phoenix Contact 1395808 napajalnik 24 V/DC 10 A 285 VA
Opis
TRIO POWER primarni stikalni napajalnik v ohišju iz tlačno litega materiala IP67, okrogli konektor M12, vhod: 1-fazni, 5-pinski izhod: 24 V DC / 10 A, statično povečanje: do 12,5 A (neprekinjeno)
