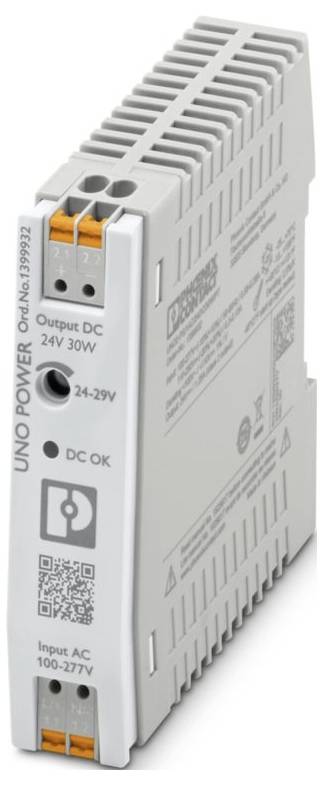

Slika je simbolična
Phoenix Contact 1399932 napajalnik 24 V/DC 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (44,99 € / Kos)
44,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: UNO POWER
- Vrsta povezave: Vtični priključek
- Širina: 21 mm
- Višina 90 mm
- Globina: 90 mm
- Barva: zelena
- Razred vnetljivosti po UL 94: V0 (ohišje, priključki)
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 55 °C Znižanje nazivne temperature POUT: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-11
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Udar (delovanje): 18 ms, 30 g, na prostorsko smer (IEC 60068-2-27)
- Vibracije (delovanje): 10 Hz ... 56,9 Hz, amplituda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklov
- Dolžina odstranjevanja izolacije: 10 mm
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Označevanje: shema CB (IEC 61010-1, IEC 61010-2-201)
- Zaščitni razred II
- Frekvenca: 50 Hz
- Vhodna napetost: 100 V AC ... 277 V/AC
- Vhodna napetost: 110 V DC ... 250 V enosmernega toka ±20 %; 125 V enosmernega toka ... 250 V enosmerne napetosti ±10 % (UL)
- Vklopni tok: tipično 35 A (pri 25 °C)
- Integral vklopnega toka (I2t):< 0,3 A2 s
- Čas premostitve izpada električne energije: tipično 18 ms (120 V AC); tipično 90 ms (230 V AC)
- Poraba toka: 0,3 A (110 V DC); 0,13 A (250 V DC)
- Čas vklopa: tipično 1 s
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 90,5 % (120 V AC); tipično 91,9 % (230 V AC)
- Nazivna izhodna napetost: 24 V DC
- Območje nastavitve izhodne napetosti (USet): 24 V DC ... 29 V enosmernega toka (> 24 V DC, omejena konstantna moč)
- Nazivni izhodni tok (IN): 1,3 A
- Odpornost na kratek stik: da
- Izhodna moč (PN): 30 W
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 35 V DC
- Valovanje: tipično 60 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 1 s (UOut = 10 % ... 90%)
- Možnost serijske povezave: da, za povečanje napetosti
- Največja izguba moči v prostem teku:< 0,26 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 2,7 W (230 V AC)
- Vzporedna povezava: da, za večjo moč in redundanco z diodo
- Zaščita sekundarne strani: elektronska
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Položaj: 2.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 4 mm²
- Fleksibilen: 0,2 mm² ... 4 mm²
- Fleksibilna žica s tulko, brez plastične tulke: 0,25 mm² ... 2,5 mm²
- Fleksibilen z žično nastavkom in plastično tulko: 0,25 mm² ... 2,5 mm²
- togi (AWG): 24 ... 12;17
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Funkcija: vizualni prikaz stanja delovanja
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 3,75 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 2872000 ur (25 °C);> 1743000 ur (40 °C);> 980.000 ur (55 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 0,938 A
- Temperatura: 25 °C
- Čas: 378000 ur
- Dodatno besedilo: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za sestavljanje: možnost zlaganja: vodoravno: 0 mm, navpično: 30 mm
- Zaščitni premaz: ne
- Material ohišja: Plastika
- Delovna nadmorska višina: ≤ 5000 m
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Začasna koda: T4 (-25 ... +70 °C |> 55 °C, zmanjšanje nazivne temperature (POUT: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardna oznaka: Sprememba omrežja/podnapetost
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- UL: UL
- SIQ: SIQ
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC Odpornost: EN 61000-6-2
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- AWG: 24 ... 14 (bakar)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta omrežja: TN, TT, IT (PE)
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Uhajavi tok do PE:< 0,25 mA
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:< 110 V enosmerne napetosti (1 %/V)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %;< 0,1 % (sprememba vhodne napetosti ±10 %)
- Vrhnji faktor: tipično 3,21 (120 V AC); tipično 4,23 (230 V AC)
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
- EN 61558-2-16: III ( 2000 m, UIN: 100 V AC ... 250 V izmenične napetosti, 110 V enosmerne napetosti ... 250 V enosmernega toka); II (≤ 2000 m)
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število ur: 1 urnik
- Material ohišja: Polikarbonat
- Emisija: Emisija v skladu z EN 61000-6-3 (stanovanjska in poslovna območja) in EN 61000-6-4 (industrijska območja)
- Vhod/izhod: neuravnotežen
- Vhodna varovalka naprave: 4 A notranja (zaščita naprave), počasna
- Minimalna izguba moči v prostem teku:< 0,16 W (120 V AC)
- Minimalna izguba moči pri nazivni obremenitvi:< 3,2 W (120 V AC)
- Integrirana zaščita: ne
- LED ne sveti: Ni vhodne napajalne napetosti AC (izklopljeno)
- LED sveti (zeleno), DC OK: UOUT> 0,9 x UN (ena (zelena), DC v redu)
- Delovna raven (znižanje izhodne moči):> 2000 m (znižanje nazivne moči POUT: 10 %/1000 m)
- Varnost napajalnikov do 1100 V (izolacijske razdalje): Varnost napajalnikov do 1100 V (izolacijske razdalje)
- Električna varnost: Električna varnost
- Varna ločitev: Varna ločitev
- Omejevanje omrežnih harmonskih tokov: Omejevanje omrežnih harmonskih tokov
- Sprememba/podnapetost omrežja: Sprememba/podnapetost omrežja
- Izhodni tok: 1 A ... 1,25 A
- Globina (globina naprave (montažna letev)): 84 mm (globina naprave (montažna letev))
- ANSI/UL 121201: ANSI/UL 121201
- Kratkostični tok: 2 A
- Material za oporo za noge: PBT (polibutilen tereftalat)
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
100 V/AC
110 V/DC
- Vhodni tok (maks.)
277 V/AC
250 V/DC
- Izhodni tok maks.
1.3 A
- Izhodni tok (maks.) - zaokrožen
1.3 A
30 W
- Vrsta izhoda (napajanje)
nastavljivi
- Faze
1
- Izhodna napetost (nom.)
24 V/DC
- Priključek
Push-In vzmetni priključek
- Mere
(D x Š x V) 90 x 21 x 90 mm
- Izhodna napetost (maks.)
29 V/DC
- Izhodna napetost (min.)
24 V/DC
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
55 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1399932
- Vsebina
1 kos
- MTBF
2872000 h
- Značilnosti napajalnika
nastavljiva izhodna napetost
- Širina
21 mm
- Višina
90 mm
- Dolžina
90 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Vrsta
UNO2-PS/1AC/24DC/30W/PT
- Učinkovitost
91.9 %
- Globina
90 mm
- Vgradna višina
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3588098 Phoenix Contact 1399932 napajalnik 24 V/DC 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3588098 Phoenix Contact 1399932 napajalnik 24 V/DC 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Opis
Primarni stikalni napajalnik, UNO POWER, vtični priključek, montaža na DIN-letev, vhod: 1-fazni, izhod: 24 V DC / 1,3 A, nastavljiv od 24 V DC ... 29 V DC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
