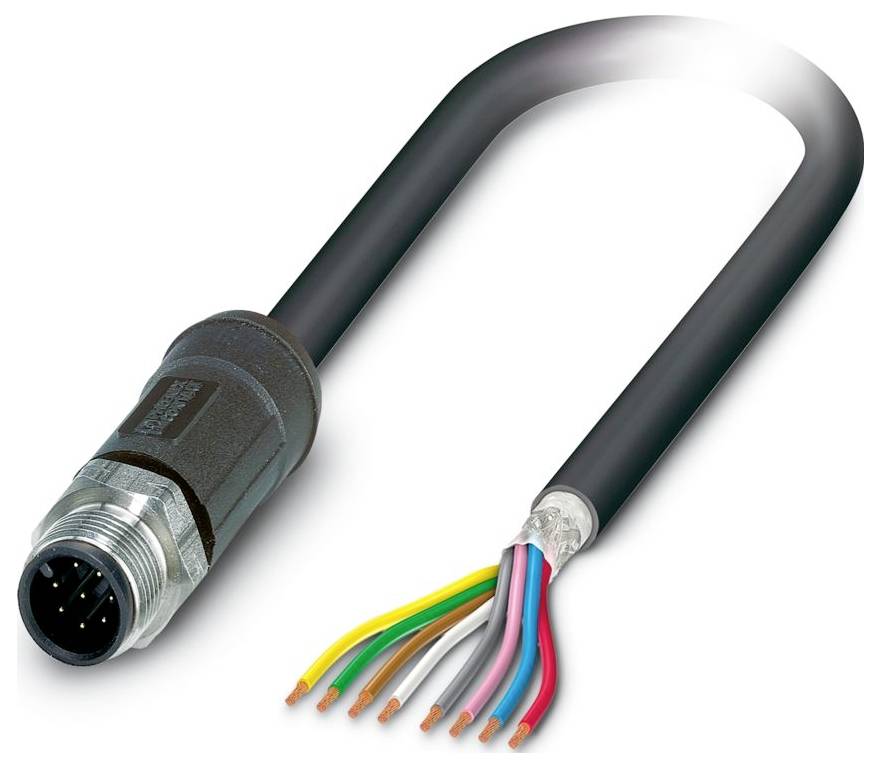

Slika je simbolična
Phoenix Contact 1407280 kabel senzorja/aktuatorja M12 5 m Število polov: 8 1 kos
Vrsta izdelka
kabel senzorja/aktuatorja
Stranski priključek A
M12-vtič, raven
Priključna stran B
kabel, odprt
Število polov
8
Dolžina kabla
5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Zasnova: prosti konec kabla
- Število polov: 8
- Nazivna napetost UN: 30 V AC; 30 V DC
- Pritezni moment: 0,4 Nm (priključek M12)
- Razred vnetljivosti po UL 94: V0
- Mehanski podatki: Mehanski podatki
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP65; IP67; IP68; IP69K
- Temperatura okolice (delovanje): -40 °C ... 105 °C (kabel, fiksna namestitev); -15 °C ... 105 °C (kabel, fleksibilna namestitev); 20 °C ±5 °C (kabel, uporaba vlečne verige)
- Standardi/predpisi: IEC 61076-2-101
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 3
- Material kontaktne površine: Ni/Au
- Nazivni tok IN: 2 A
- Zunanji premer kabla: 7,25 mm ±0,3 mm
- Zunanja lupina, material: PE-X
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 5 m
- Presek vodnika: 8 x 0,25 mm²
- Priključek vodnika: Priključek vodnika
- Standardna oznaka: Priključek M12
- Indikator stanja: ne
- Zunanje ohišje, barva: črno-siva RAL 7021
- Uporaba: Zunanje površine
- Druge lastnosti odpornosti: odporna na goriva (v skladu z IEC 60811, 168 ur pri 70 °C); odporna na UV žarke (v skladu z DIN VDE 0276-605)
- Kodiranje: A
- Izolacijska upornost: ≥ 100 MΩ*km (pri 20 °C)
- Kontaktni material: CuSn
- Preskusna napetost: ≥ 3000 V AC (preskus z iskro)
- Indikator stanja na voljo: ne
- Material nosilca kontaktov: PP
- Teža vrvi: 81 kg/km
- Zaščiteno: da
- Vrsta kabla: PE-X črne barve [28X]
- Konstrukcija vodnika signalnega kabla: 32 x 0,10 mm
- AWG signalna linija: 24
- Premer žice vključno z izolacijo: 1,17 mm ±0,02 mm
- Material izolacije žice: PE-X
- Enojna žica, barva: bela, rjava, zelena, rumena, siva, roza, modra, rdeča
- Debelina notranje stene: približno 0,50 mm
- Debelina zunanje stene lupine: približno 0,70 mm
- Skupno sukanje: 8 pramenov okoli polnila do jedra
- Nazivna napetost kabla: ≤ 300 V AC
- Najmanjši polmer upogiba, trajno nameščen: 5 x D
- Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
- Najmanjši polmer upogibanja, trajno nameščen: 37 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 73 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.000.000, polmer upogibanja: 10 x D, razdalja pomika: 10 m, hitrost pomika: 3 m/s, pospešek: 10 m/s²
- Odpornost proti gorenju: v skladu z DIN EN 60332-1-2; v skladu z DIN EN 50266-2-5
- Odpornost na olje: v skladu z DIN EN 60811-2-1, 168 ur pri 100 °C; v skladu z DIN EN 50306
- Posebne lastnosti: Induktivnost približno 0,48 mH/km; sevalno zamreženo
- Število kabelskih vtičnic: 1
- Paritveni cikli: ≥ 100
- Priključek 1: Priključek 1
- Vrsta kodiranja: A
- Vrata 2: Vrata 2
- Debelina izolacijske stene: približno 0,25 mm (izolacija žice)
- Največja upornost vodnika: ≤ 78 Ω/km (pri 20 °C)
- Brez halogena: v skladu z DIN VDE 0472 del 815; v skladu z DIN EN 50267-2-1
- M12: M12
- Optična pokritost zaslona: 85 %
- Preskusna napetost vodnika/zaščite: ≥ 1000,00 V AC (za 10 s)
- Material ohišja ročaja: PP
- Material vijaka: Nerjaveče jeklo
- Temperatura okolice (delovanje) (vtič/vtičnica): -40 °C ... 105 °C (vtič/vtičnica)
- Delovna kapaciteta: približno 80 pF (med žicami); približno 125 pF (žični oklop)
- Polnilni material: PP preja
- Skupna dolžina žice: 67 mm
- PE-X črna [28X]: PE-X črna [28X]
- Temperatura okolice (delovna): -40 °C ... 85 °C (pri hitrih temperaturnih spremembah (v skladu z IEC 60512-11-4))
- Vrsta
SAC-8P-M12MS/ 5,0-28X SH OD
- Vrsta izdelka
kabel senzorja/aktuatorja
- Stranski priključek A
M12-vtič, raven
- Priključna stran B
kabel, odprt
- Število polov
8
- Dolžina kabla
5 m
- Material plašča
PE-X
- Nazivna napetost
30 V/AC
30 V/DC
- Zunanji premer
7.25 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.25 mm²
- Priključek
prosti konec kabla
- Vrsta navoja
M12
- Barva kabla
črno siva (RAL 7021)
- Kodiranje
A
- Material kontakta
CuSn
- Kontaktna površina
Ni/Au
IP65
IP67
IP68
IP69K (v vgrajenem stanju)
- Značilnosti
brez halogena
zaščiten
- Min. temperatura
-40 °C
- Maks. temperatura
105 °C
- Proizv. št. delov
1407280
- Vsebina
1 kos
- Premer
7.25 mm
- Premer kabla do
7.25 mm
- Območje premera kabla
7.25 mm (max)
- Merilna napetost
30 V
- Oklopljen
da
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3586371 Phoenix Contact 1407280 kabel senzorja/aktuatorja M12 5 m Število polov: 8 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3586371 Phoenix Contact 1407280 kabel senzorja/aktuatorja M12 5 m Število polov: 8 1 kos
Opis
Kabel senzorja/aktuatorja, 8-pinski, PE-X/PE-X brez halogenov, črno-siv RAL 7021, oklopljen, raven priključek M12, kodiranje: A, na prosti konec žice, dolžina kabla: 5 m, za zunanjo uporabo, z narebričenjem iz nerjavečega jekla
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
