Slika je simbolična

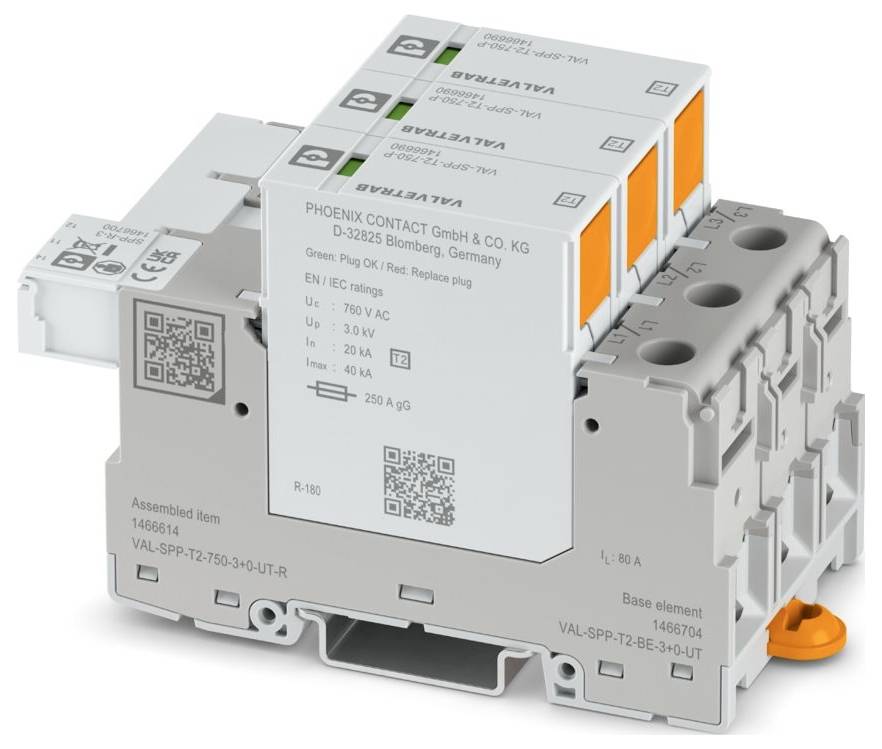

Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R prenapetostni odvodnik Piece 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (279,00 € / Kos)
279,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: VAL-SPP
- IEC preskusni razred: II; T2
- Zasnova: Dvodelni vtični modul montažne tirnice
- Število polov: 3
- Sporočilo o napaki prenapetostne zaščite: vizualno, daljinski signalni kontakt
- Nazivna napetost UN: 554/960 V AC ±10 % (TN-C); 690 V AC ±10 % (IT)
- Prikaz / Oddaljeno obvestilo: Prikaz / Oddaljeno obvestilo
- Funkcija preklapljanja: Preklopnik
- Vrsta povezave: Vtični priključek
- Navoj vijaka: M5
- Navor privijanja: 30 lbf-in.
- Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
- Presek togega vodnika: 0,25 mm² ... 1,5 mm²
- Presek vodnika AWG: 14 ... 2
- širina 53,4 mm
- Višina 109,1 mm
- Globina: 71,5 mm (vključno s 7,5 mm montažno letevjo)
- Oddelčna enota: 3 TE
- Barva: siva (RAL 7042); svetlo siva (RAL 7035)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6-FR 20% GF; PBT
- Največja trajna napetost UC: 760 V AC
- Tok zaščitnega vodnika IPE: ≤ 1 mA
- Nazivni impulzni tok razelektritve In (8/20) µs: 20 kA
- Skupni razelektritveni tok ITotal (8/20) µs: 120 kA
- Odzivni čas tA: ≤ 25 ns
- Največja zahtevana varovalka: 1 A (gG)
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP20C (ob vgradnji)
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 5000 m (nadmorska višina)
- Standardi/predpisi: EN 61643-11
- Opomba: 2012 + A11:2018
- Vrsta montaže: Montažna letev: 35 mm
- Tip EN: T2
- Napajalni sistem IEC: TN-C;IT
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Nazivna frekvenca fN: 50 Hz (60 Hz)
- CTI vrednost materiala: 600
- Izolacijski material: PA 6.6-FR 20% GF; PBT
- Skupina materialov: I
- Zaščitne poti: LL; LG
- Poraba energije računalnika v stanju pripravljenosti: ≤ 1200 mVA
- Največji izpustni tok Imax (8/20) µs: 40 kA
- Stopnja zaščite Up: ≤ 3 kV
- Preostala napetost Ures: ≤ 3 kV (pri In); ≤ 2,7 kV (pri 10 kA); ≤ 2,5 kV (pri 5 kA); ≤ 2,3 kV (pri 3 kA)
- Obnašanje TOV pri UT: 1005 V AC (5 s / vzdržni način); 1316 V AC (120 min / varni način okvare)
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 25 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (delovanje): 5g (10 ... 500 Hz / 2,5 ure / X, Y, Z)
- Specifikacije UL: Specifikacije UL
- Sistem za distribucijo energije: Delta
- Nazivna frekvenca: 50/60 Hz
- Tip SPD-ja: 4CA
- Oznaka priključka: Kontakt za daljinsko signaliziranje napake
- Delovna napetost: 250 V AC
- Dolžina odstranjevanja izolacije: 8 mm
- Okvarjen kontakt za daljinsko signaliziranje: Okvarjen kontakt za daljinsko signaliziranje
- Nazivni tok obremenitve IL: 80 A (25 mm²)
- Kratkostični odpor ISCCR: 25 kA
- Največja nazivna vrednost varovalke za V-prehodno ožičenje: 80 A (gG)
- Največja nazivna vrednost varovalke za ožičenje odcepnega voda: 250 A (gG)
- Največja neprekinjena napetost MCOV (LG): 750 V AC
- Nazivna napetost: 600 V AC
- Izmerjena mejna napetost MLV (LG): 3120 V
- UL prikazovalnik/oddaljeno obveščanje: UL prikazovalnik/oddaljeno obveščanje
- Delovni tok AC: 5 mA AC ... 1 A izmenični tok
- Podatki o priključku UL: podatki o priključku UL
- Največja trajna napetost MCOV (LL): 1500 V AC
- Izmerjena mejna napetost MLV (LL): 6240 V
- Splošno: Splošno
- Nazivni impulzni tok razelektritve In: 20 kA
- 2 vodnika enakega prečnega prereza, fleksibilna, z dvojno tulko in plastičnim tulcem: 1,5 mm² ... 16 mm²
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 0,75 mm²
- Vrsta izolacije: Izdelek ima dvojno/ojačano izolacijo med glavnim in pomožnim tokokrogom.
- Temperatura okolice (montaža): -5 °C ... do 50 ℃
- Delovna napetost AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Delovna napetost enosmernega toka: 30 V enosmernega toka
- Delovni tok DC: 200 mA DC
- Vrsta izdelka
prenapetostni odvodnik
- Nazivna napetost
600 V/AC
- Izvedba
Dvodelni vtični modul montažne tirnice
IP20C (v vgrajenem stanju)
- Proizv. št. delov
1466614
- Vrsta
2
- Mere
(Š x V x G) 53.4 x 109.1 x 71.5 mm
- Širina
53.4 mm
- Višina
109.1 mm
- Globina
71.5 mm
- Vsebina
1 kos
- Vrsta embalaže
Piece
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R prenapetostni odvodnik Piece 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R prenapetostni odvodnik Piece 1 kos
Opis
Vtični odvodnik prenapetosti, tipa 2 / razreda II, za trifazna napajalna omrežja s kombiniranima PE in N v enem vodniku (4-žilni sistem: L1, L2, L3, PEN), s kontaktom za daljinsko signalizacijo.
