Phoenix Contact 1516629 priključni pokrov M12 10 m Število polov: 15 1 kos

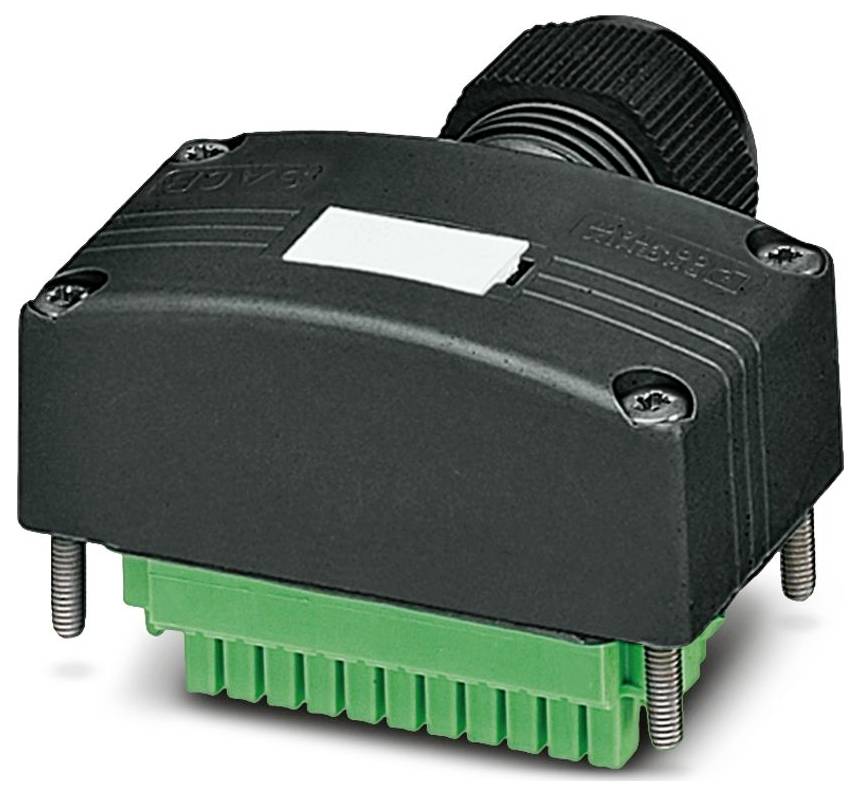

Detaljni posnetek črno-zelenega industrijskega konektorja z več sponkami, namenjenega za električne ali elektronske povezave.

Slika je simbolična

Vrsta izdelka

priključni pokrov

Stranski priključek A

M12

Število polov

Dolžina kabla

10 m

Nazivna napetost

120 V/AC

120 V/DC

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

20 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (79,99 € / Kos)

79,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število polov: 15
Nazivna napetost UN: 120 V AC; 120 V DC
Vrsta povezave: Vijačna povezava
Širina: 58 mm
Višina: 21 mm
Material ohišja: PBT
Okoljski pogoji: Okoljski pogoji
Zaščitni razred: IP65; IP67; IP69K
Temperatura okolice (delovanje): -30 °C ... maks. 80 ℃
Dolžina: 34 mm
Zunanji premer kabla: 9,40 mm ±0,2 mm
Zunanje ohišje, material: PUR
Material prevodnika: gole bakrene žice
Dolžina kabla: 10 m
Presek vodnika: 12 x 0,5 mm² (signalni vod); 3 x 1 mm² (napajalni vod)
Priključek vodnika: Priključek vodnika
Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
Zunanje ohišje, barva: črna RAL 9005
Uporaba: Škatla senzorjev/aktuatorjev
Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila
LED: ne
Preskusna napetost: 2000 V
Število rež: 6
Skupni nazivni tok: 10 A
Največja nosilnost toka na pot: 2 A
Nazivni tok na režo: 4 A
Vrsta priključka senzorja/aktuatorja: vtičnica M12
Dodelitev povezave: Dodelitev povezave
Reža/pol = barva žice ali povezava: 1 / 4 (A) = BELA; 1 / 2 (B) = ŽELEZNO; 2 / 4 (A) = SIVO; 2 / 2 (B) = ŽELEZNO; 3 / 4 (A) = RUMENA; 3 / 2 (B) = ŽELEZNO; 4 / 4 (A) = ŽELEZNO; 4 / 2 (B) = ŽELEZNO; 5 / 4 (A) = SVETLO; 5 / 2 (B) = ŽELEZNO; 6 / 4 (A) = ŽELEZNO; 6 / 2 (B) = ŽELEZNO; 1-6 / 1 (+120 V) = ŽELEZNO; 1-6 / 3 (0 V) = ŽELEZNO; 1-6 / 5 (PE) = ŽELEZNO
Indikator stanja na voljo: ne
Material kontaktne strani glavnega kabla: Cu zlitina
Material kontaktne površine na strani glavnega kabla: pozlačen
Pritezni moment za vijak pokrova: 0,35 Nm
Stran kabla nosilca kontaktnega materiala: PA
PUR/PVC črna [PUR]: PUR/PVC črna [PUR]
Teža vrvice: 150,9 kg/km
UL AWM slog: 20549
Zaščiteno: ne
Vrsta kabla: PUR/PVC črne barve [PUR]
Konstrukcija vodnika signalnega kabla: 28 x 0,15 mm
AWG signalna žica: 20
Konstrukcija vodnika za napajanje: 56 x 0,15 mm
AWG napajalnik: 17
Premer vodnika vključno z izolacijo: 1,5 mm ±0,1 mm (signalni vod); 2,1 mm ±0,1 mm (daljni vod)
Material izolacije žice: PVC
Enožilna žica, barva: rjava, modra, zeleno/rumena, bela, zelena, rumena, siva, roza, rdeča, sivo/roza, rdeča/modra, bela/zelena, rjava/zelena, bela/rumena, rumena/rjava
Popolno nasedanje: Žile nasedane v plasteh
Nazivna napetost kabla: 300 V
Najmanjši polmer upogiba, trajno nameščen: 7,5 x D
Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
Najmanjši polmer upogibanja, trajno nameščen: 71 mm
Najmanjši polmer upogibanja, fleksibilno nameščen: 94 mm
Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.500.000, polmer upogibanja: 94 mm, razdalja pomika: 2 m, hitrost pomika: 2 m/s
Odpornost proti gorenju: DIN EN 50265
Odpornost na olje: v skladu z VDE 0472 del 803
Posebne lastnosti: brez silikona
Debelina izolacijske stene: ≥ 0,15 mm (notranji plašč); ≥ 0,76 mm (zunanji plašč)

Vrsta: SACB-C-H180-6/12-10,0PUR SCO

Vrsta izdelka: priključni pokrov

Stranski priključek A: M12

Število polov: 15

Dolžina kabla: 10 m

Material plašča: PUR

Nazivna napetost: 120 V/AC
120 V/DC

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Zunanji premer: 9.40 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 1 mm²

Priključek: vtični vijačni priključek

Vrsta navoja: M12

Barva kabla: črna (RAL 9005)

Material kontakta: bakrena zlitina

Kontaktna površina: pozlačen

: IP65
IP67
IP69K (v vgrajenem stanju)

Značilnosti: brez silikona

Min. temperatura: -30 °C

Maks. temperatura: 80 °C

Proizv. št. delov: 1516629

Vsebina: 1 kos

Premer: 9.40 mm

Premer kabla do: 9.40 mm

Območje premera kabla: 9.40 mm (max)

Globina: 34 mm

Višina: 21 mm

Širina: 58 mm

Barva ohišja: črna

Delovna napetost: 120 V

Merilna napetost: 120 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3569097 Phoenix Contact 1516629 priključni pokrov M12 10 m Število polov: 15 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3569097 Phoenix Contact 1516629 priključni pokrov M12 10 m Število polov: 15 1 kos

Opis

Pokrov priključka, uporaba: ohišje senzorja/aktuatorja, vrsta priključka: kovinska vtičnica M12, število rež: 6, konfiguracija rež: dvojna, indikator stanja: ne; priključek za glavni vod: vtični vijačni priključek 180°, PUR/PVC, dolžina kabla: 10 m, zaščita: ne
