Phoenix Contact 1623224 polnilni kabel e-mobilnost 4 m

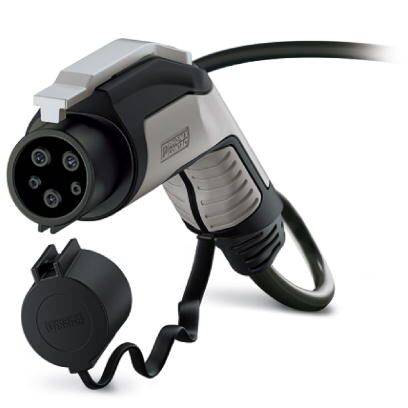

Električni polnilni priključek s črnim kablom in zaščitnim pokrovčkom, primeren za priklop na polnilne postaje.
Električni polnilni vtič z modernim dizajnom, v črni in srebrni barvi, pred nevtralnim ozadjem.

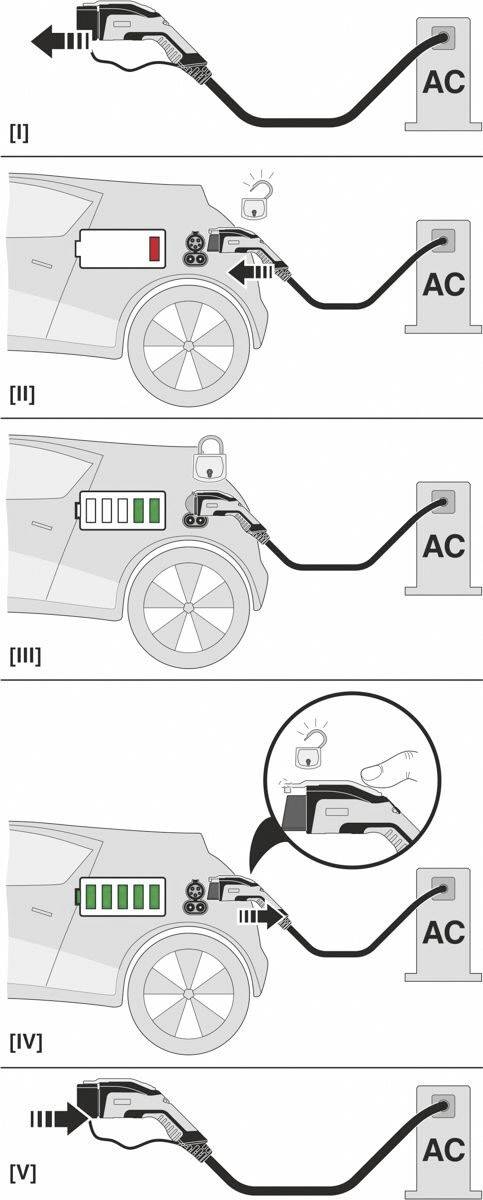

Diagram prikazuje postopek polnjenja električnega avtomobila na polnilni postaji za izmenični tok, od nizke do popolnoma polne ravni baterije.
Električno vozilo se poveže s polnilnim kablom na polnilno postajo na izmenični tok (AC).

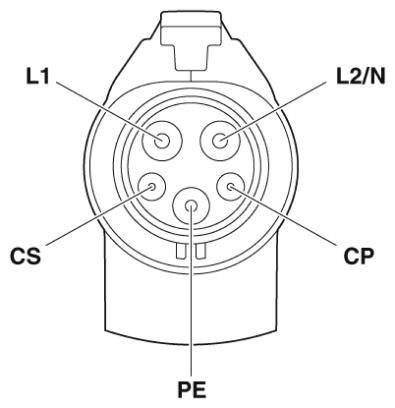

Shema električnega vtiča z oznakami: 'L1', 'L2/N', 'CS', 'CP' in 'PE', prikazuje kontaktne točke in priključke.

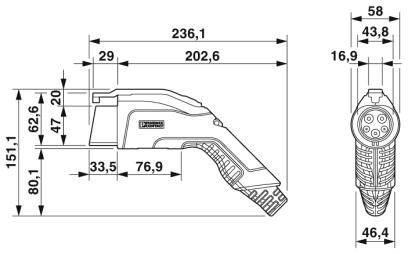

Tehnični načrt priključka za polnjenje z merami: dolžina 236,1 mm, višina 80,1 mm. Stranski pogled in tloris z natančnimi merami.
1/6
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,7.1.2027
Število
Skupaj (194,99 € / Kos)
194,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Barva ohišja: črna
  • Barva parjenja obraz: črna
  • Območje barve: siva
  • Material ohišja: plastika
  • Material za obdelavo: mehka plastika
  • Material obraza: plastika
  • Stiki s površino materiala: Ag
  • Zunanja jakna: črna
  • Barvna zaščitna kapa: črna
  • Material zaščitne kape: mehka plastika
  • Zunanja jakna, material: TPE-U
  • Širina čepa za polnjenje vozila: 58 mm
  • Višina vtiča za polnjenje vozila: 151,1 mm
  • Globina čepa za polnjenje vozila: 236,1 mm
  • Dolžina odstranjevanja: 60 mm ± 15 mm
  • Temperatura okolice (skladiščenje / transport): -40 ° C - +80 ° C
  • Največja moč polnjenja: 8 kW
  • Število stikov za napajanje: 3 (L1, N, PE)
  • Število signalnih stikov: 2 (CP, CS)
  • Nazivni tok kontaktnih stikov: 2 A
  • Nazivna napetost kontaktnih kontaktov: 30 V / AC
  • Kodiranje upora: 480 Ω (ročica), 150 Ω (ročica ne deluje)
  • Paritveni cikli:>10.000
  • Vstavitvena sila:<75 N
  • Vlečna sila:<75 N
  • Najmanjši polmer upogiba: 192 mm (premer 15 x)
  • Vrsta kabla: ravna
  • Zunanji premer kabla: 12,8 mm ± 0,4 mm
  • Struktura kabla: 3 x 6 mm² + 1 x 0,5 mm²
  • Odpornost na linijo:<0,00798 Ω / m
  • Barva pogona: srebrna
  • Material ročice: kovina
Vrsta izdelka

polnilni kabel e-mobilnost

Priključek A

tip 1

Priključek B

prosti konec

Število faz

1-fazni

Izvedba

C-Line črna / siva

Način polnjenja

modul 3

Dolžina kabla

4 m

Nazivna napetost

250 V/AC

Nazivni tok

32 A

Nazivni tok - zaokrožen

32 A

IP44

IP54

Min. temperatura

-30 °C

Maks. temperatura

+50 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209263 Phoenix Contact 1623224 polnilni kabel e-mobilnost 4 m

Tehnični podatki 2209263 Phoenix Contact 1623224 polnilni kabel e-mobilnost 4 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209263 Phoenix Contact 1623224 polnilni kabel e-mobilnost 4 m

Opis

Posrebrena površina priključkov za napajanje in signal. Certificirano v skladu z IATF 16949: 2016 in ISO 9001: 2015.
