Phoenix Contact 1623504 polnilni kabel e-mobilnost 4 m

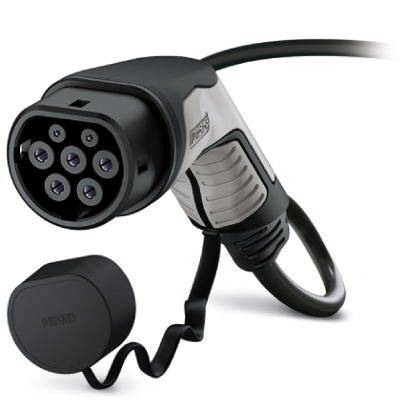

Črn in siv vtič polnilnega kabla za električno vozilo s sedmimi stiki in snemljivo zaščitno pokrovčkom, postavljn pred belo ozadje.
Avto, priklopljen na polnilno postajo na izmenični tok (AC).

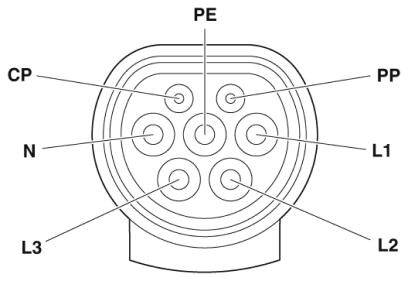

Shema električnega vtiča s sedmimi priključki: PE, CP, N, L1, L2, L3, PP. Prikazuje razporeditev in oznake priključkov.

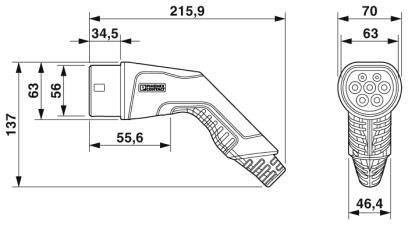

Tehnična risba električnega vtiča z merami v mm: dolžina 215,9; širina 63; višina 137; nadaljnje podrobnosti oblike vtiča.

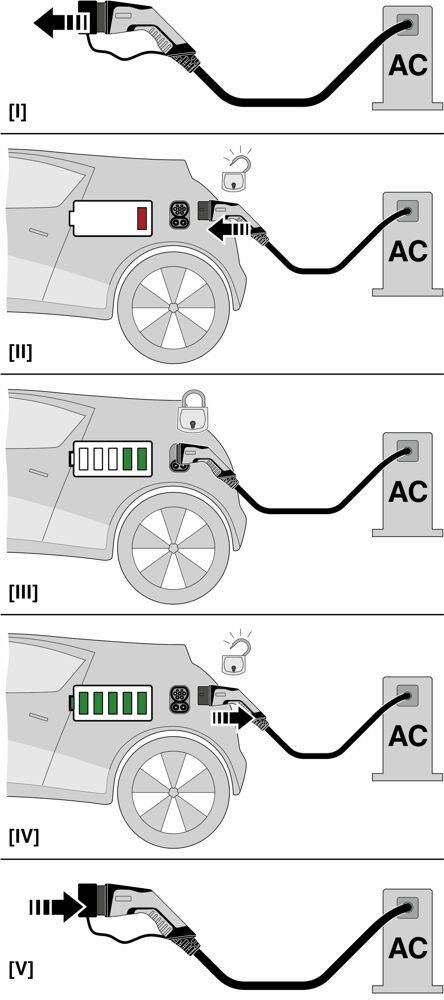

Navodila za polnjenje električnega avtomobila: Postopek polnjenja se začne s priključitvijo kabla; ko je baterija polna, kabel odklopite.
1/5
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,7.1.2027
Število
Skupaj (164,99 € / Kos)
164,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Barva ohišja: črna
  • Barva parjenja obraz: črna
  • Območje barve: siva
  • Material ohišja: plastika
  • Material za obdelavo: mehka plastika
  • Material obraza: plastika
  • Stiki s površino materiala: Ag
  • Zunanja jakna: črna
  • Barvna zaščitna kapa: črna
  • Material zaščitne kape: mehka plastika
  • Zunanja jakna, material: TPE-U
  • Širina čepa za polnjenje vozila: 70 mm
  • Višina vtiča za polnjenje vozila: 137 mm
  • Globina čepa za polnjenje vozila: 215,9 mm
  • Dolžina odstranjevanja: 60 mm ± 15 mm
  • Temperatura okolice (skladiščenje / transport): -40 ° C - +80 ° C
  • Največja moč polnjenja: 16,63 kW
  • Število napajalnih kontaktov: 5 (L1, L2, L3, N, PE)
  • Število signalnih kontaktov: 2 (CP, PP)
  • Nazivni tok kontaktnih stikov: 2 A
  • Nazivna napetost kontaktnih kontaktov: 30 V / AC
  • Kodiranje upora: 680 Ω (med PE in PP)
  • Paritveni cikli:>10.000
  • Vstavitvena sila:<100 N
  • Vlečna sila:<100 N
  • Najmanjši polmer upogiba: 192 mm (premer 15 x)
  • Vrsta kabla: ravna
  • Zunanji premer kabla: 12,8 mm ± 0,4 mm
  • Struktura kabla: 5 x 2,5 mm² + 1 x 0,5 mm²
  • Odpornost na linijo:<0,00798 Ω / m
Vrsta izdelka

polnilni kabel e-mobilnost

Priključek A

tip 2

Priključek B

prosti konec

Število faz

3-fazni

Izvedba

C-Line črna / siva

Način polnjenja

modul 3

Dolžina kabla

4 m

Nazivna napetost

480 V/AC

Nazivni tok

20 A

Nazivni tok - zaokrožen

20 A

IP44

IP54

Min. temperatura

-30 °C

Maks. temperatura

+50 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209264 Phoenix Contact 1623504 polnilni kabel e-mobilnost 4 m

Tehnični podatki 2209264 Phoenix Contact 1623504 polnilni kabel e-mobilnost 4 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209264 Phoenix Contact 1623504 polnilni kabel e-mobilnost 4 m

Opis

Posrebrena površina priključkov za napajanje in signal. Certificirano v skladu z IATF 16949: 2016 in ISO 9001: 2015.

Besedilo je strojno prevedeno.
