Phoenix Contact 1628199 polnilni kabel e-mobilnost 7 m

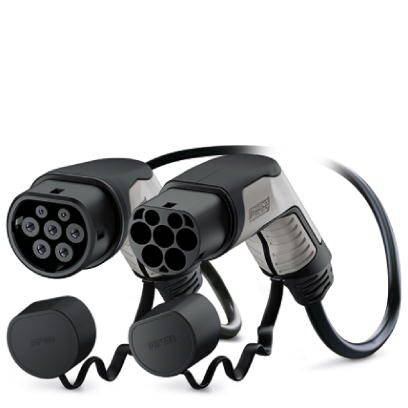

Dva polnilna vtiča za električna vozila s spiralnimi kabli, položena drug ob drugem na beli podlagi.

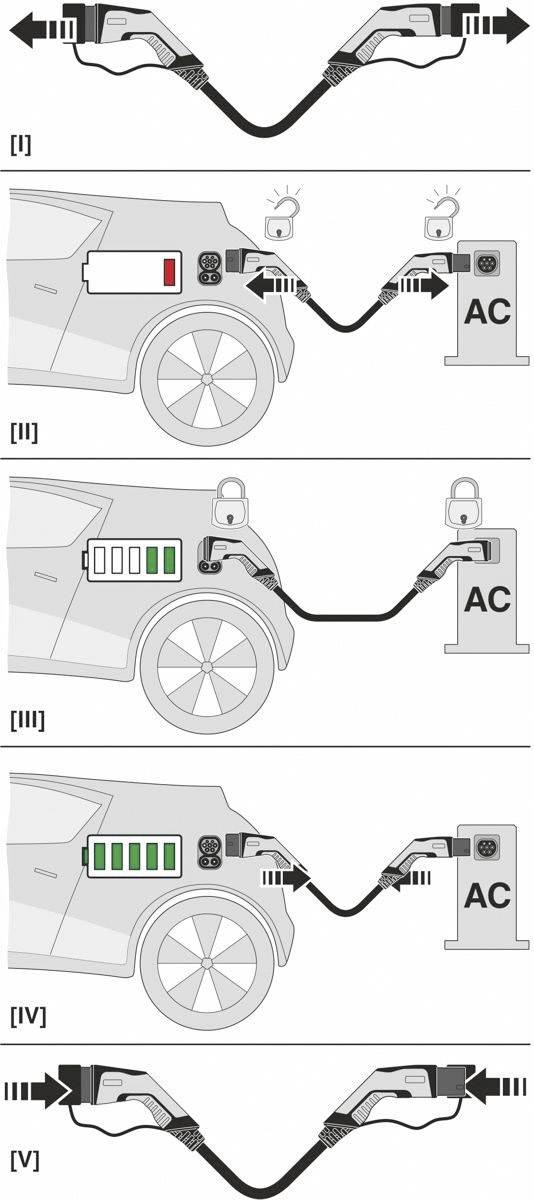

Diagram prikazuje postopek polnjenja električnega avtomobila v štirih korakih: priključitev kabla, začetek polnjenja, polnjenje baterije, odstranitev kabla.

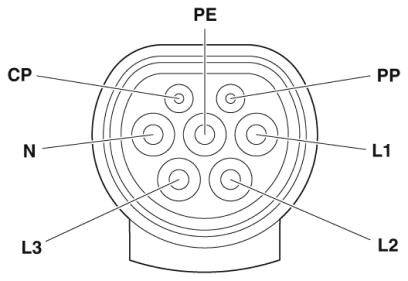

'Shema priključka: PE, CP, PP, N, L1, L2, L3 označeni na ustreznih pozicijah. 7-polni sistem, možna uporaba za polnilnike.'
Tehnična risba vtikača z merami: dolžina 233,4 mm, širina 46,4 mm, višina 131,8 mm. Prikazana stranska in čelna projekcija.

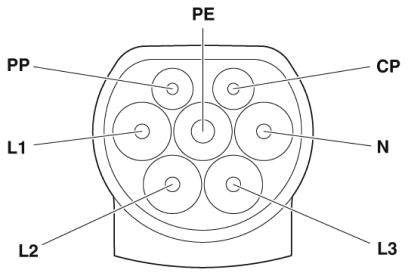

Stekernični diagram s sedmimi označenimi kontakti: PE, PP, L1, L2, L3, CP, N. Prikazuje razporeditev in funkcijo kontaktov.

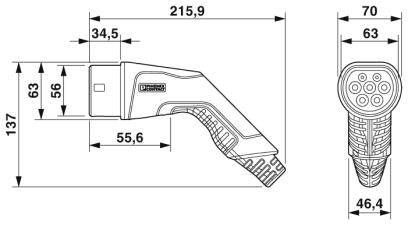

Tehnična risba vtičnega tipa z merami: dolžina 215,9 mm, širina 63 mm, višina 137 mm. Prikazuje stranski in čelni pogled.
Prikaz električnega avtomobila, ki je preko kabla priključen na polnilno postajo z napisom 'AC'.
1/7
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,24.11.
Število
Skupaj (299,00 € / Kos)
299,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Barva ohišja: črna
  • Barva parjenja obraz: črna
  • Območje barve: siva
  • Material ohišja: plastika
  • Material za obdelavo: mehka plastika
  • Material obraza: plastika
  • Stiki s površino materiala: Ag
  • Zunanja jakna: črna
  • Barvna zaščitna kapa: črna
  • Material zaščitne kape: mehka plastika
  • Zunanja jakna, material: TPE-U
  • Širina čepa za polnjenje vozila: 70 mm
  • Višina vtiča za polnjenje vozila: 137 mm
  • Globina čepa za polnjenje vozila: 215,9 mm
  • Višina priključka za polnjenje infrastrukture: 131,8 mm
  • Širina priključka za polnjenje infrastrukture: 58 mm
  • Globina vtiča za infrastrukturno polnjenje: 233,4 mm
  • Temperatura okolice (skladiščenje / transport): -40 ° C - +80 ° C
  • Največja moč polnjenja: 26,6 kW
  • Število napajalnih kontaktov: 5 (L1, L2, L3, N, PE)
  • Število signalnih kontaktov: 2 (CP, PP)
  • Nazivni tok kontaktnih stikov: 2 A
  • Nazivna napetost kontaktnih kontaktov: 30 V / AC
  • Kodiranje upora: 220 Ω (med PE in PP)
  • Paritveni cikli:>10.000
  • Vstavitvena sila:<100 N
  • Vlečna sila:<100 N
  • Najmanjši polmer upogiba: 255 mm (premer 15 x)
  • Vrsta kabla: ravna
  • Zunanji premer kabla: 17 mm ± 0,4 mm
  • Struktura kabla: 5 x 6 mm² + 1 x 0,5 mm²
  • Odpornost na linijo:<0,0033 Ω / m
Vrsta izdelka

polnilni kabel e-mobilnost

Priključek A

tip 2

Priključek B

tip 2

Število faz

3-fazni

Izvedba

C-Line črna / siva

Način polnjenja

modul 3

Dolžina kabla

7 m

Nazivna napetost

480 V/AC

Nazivni tok

32 A

Nazivni tok - zaokrožen

32 A

IP44

IP54

Min. temperatura

-30 °C

Maks. temperatura

+50 °C

Globina

400 mm

Višina

60 mm

Širina

400 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209274 Phoenix Contact 1628199 polnilni kabel e-mobilnost 7 m

Tehnični podatki 2209274 Phoenix Contact 1628199 polnilni kabel e-mobilnost 7 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209274 Phoenix Contact 1628199 polnilni kabel e-mobilnost 7 m

Opis

Posrebrena površina priključkov za napajanje in signal. Certificirano v skladu z IATF 16949: 2016 in ISO 9001: 2015.

Besedilo je strojno prevedeno.
