Name: Phoenix Contact 1984730 sponka za tiskano vezje 1.5 mm² Število pinov 14 zelena 50 kos Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

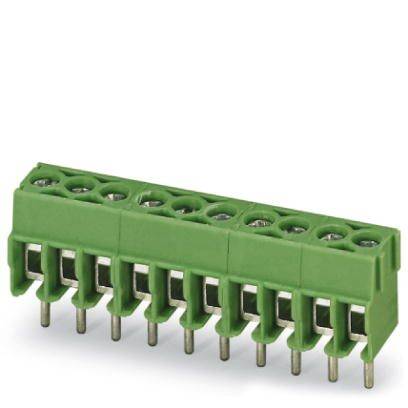

Zeleni električni priključek z osmimi priključki in kovinskimi kontakti, primeren za montažo na tiskano vezje.

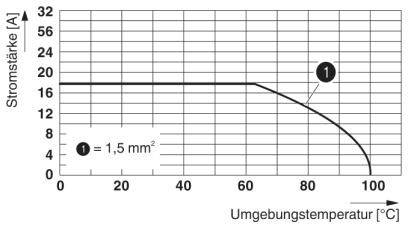

Diagram prikazuje povezavo med tokom (A) in okoliško temperaturo (°C) za žico s prečnim prerezom 1,5 mm². Tok se začne zmanjševati pri približno 85°C.

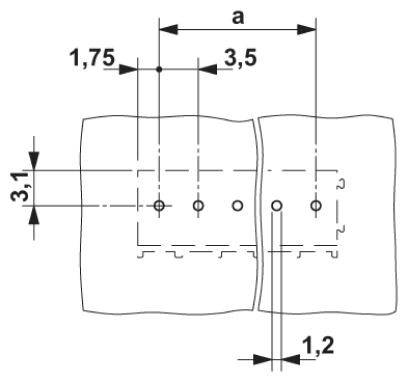

Tehnična risba dveh sosednjih delov z luknjami. Mere: razdalja horizontalno 3,5 cm, vertikalno 1,75 cm in 1,2 cm, skupna višina 3,1 cm.

1/3

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

3.5 mm

Število pozicij na vrsto

Število pinov

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,18.12.

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Navojni navoj: M2
Vrsta pritrditve: valovno spajkanje
Število priključkov: 14
Vtikač: ne
Zatezni moment: 0,22 Nm ... 0,25 Nm
Kakovost površine: prevlečena s kositrom
Površinsko spajkanje kovin (zgornja plast): kositer (3 - 12 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Višina (višina brez spajkalnega zatiča): 9,15 mm
Dolžina zatiča: 4,5 mm
Dimenzije zatiča: ø 0,9 mm
Nazivna impulzna napetost (III / 3): 2,5 kV
Nazivni presek: 1,5 mm²

Vrsta embalaže: Piece

Vrsta: PT 1,5/14-3,5-H

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: z žičnim varovalom

RM: 3.5 mm

Število vrst: 1

Število pozicij na vrsto: 14

Število pinov: 14

Dolžina odstranjene izolacije (maks.): 5 mm

Priključek: vijačni
za tiskano vezje

Nazivni tok: 17.5 A

Fleksibilen prerez (min.): 0.2 mm²

Nazivni tok - zaokrožen: 17.5 A

Togi prerez (min.): 0.2 mm²

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 26

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: poliamid

Barva: zelena

Proizv. št. delov: 1984730

Vsebina: 50 kos

Nazivna napetost: 200 V

Širina: 49 mm

Višina: 13.65 mm

Dolžina: 7.55 mm

UKCA: da

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Priključek

Število pinov

Število pozicij na vrsto

Število vrst

Vrsta embalaže

Phoenix Contact 1017492 sponka za tiskano vezje 2.5 mm² Število pinov 3 zelena 50 kos Piece

Št. izdelka:2208956

Dostava pon.,28.12.2026

Conrad Electronic

24 A

vijačni

5.08 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

69,99 €^*

Phoenix Contact 1017493 sponka za tiskano vezje 2.5 mm² Število pinov 4 zelena 50 kos Piece

Št. izdelka:2208957

Dostava pon.,28.12.2026

Conrad Electronic

24 A

vijačni

5.08 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact 1017495 sponka za tiskano vezje 2.5 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208958

Dostava sre.,6.1.2027

Conrad Electronic

24 A

vijačni

5.08 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

Phoenix Contact 1017504 sponka za tiskano vezje 4 mm² Število pinov 3 zelena 50 kos Piece

Št. izdelka:2208959

Dostava pon.,16.11.

1 Set (i) - zaloga NemčijaConrad Electronic

32 A

Push-In sponka

5.08 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

69,99 €^*

Phoenix Contact 1017506 sponka za tiskano vezje 4 mm² Število pinov 5 zelena 50 kos

Št. izdelka:2208960

Dostava sre.,13.1.2027

Conrad Electronic

32 A

Push-In sponka

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact 1017507 sponka za tiskano vezje 4 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208961

Dostava pon.,16.11.

40 Set (i) - zaloga NemčijaConrad Electronic

32 A

Push-In sponka

5.08 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

Phoenix Contact 1017519 sponka za tiskano vezje 6 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208962

Dostava pon.,28.12.2026

Conrad Electronic

41 A

vijačni

6.35 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Phoenix Contact 1700354 sponka za tiskano vezje 2.5 mm² Število pinov 5 zelena 20 kos Piece

Št. izdelka:2209278

Dostava sre.,6.1.2027

Conrad Electronic

24 A

vijačni

5 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

104,99 €^*

Phoenix Contact 1705966 sponka za tiskano vezje Število pinov 7 zelena 50 kos

Št. izdelka:2209284

Dostava pon.,16.11.

205 Set (i) - zaloga NemčijaConrad Electronic

vijačni

3.81 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

144,99 €^*

Phoenix Contact 1706222 sponka za tiskano vezje 0.34 mm² Število pinov 7 zelena 50 kos Piece

Št. izdelka:2209286

Dostava pon.,25.1.2027

Conrad Electronic

5 A

IDC

3.81 mm

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

95,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209567 Phoenix Contact 1984730 sponka za tiskano vezje 1.5 mm² Število pinov 14 zelena 50 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209567 Phoenix Contact 1984730 sponka za tiskano vezje 1.5 mm² Število pinov 14 zelena 50 kos Piece

Opis

Znano načelo povezave omogoča uporabo po vsem svetu. Nizko ogrevanje zaradi največje kontaktne sile. Velika zmogljivost vpenjanja zahvaljujoč pravokotnemu vpenjalnemu prostoru. Omogoča priključitev dveh vodnikov. Bočno zaklepanje omogoča individualno kombinacijo različnih števil polov.

Besedilo je strojno prevedeno.
