Phoenix Contact 2702136 antena

'Komplet za montažo antene z drogom, U-sponkami, vijaki in vložki. Za enostavno namestitev anten.'
Koaksialni konektor iz srebrnega kovine, spredaj odprt za povezavo kabla. Najpogosteje uporabljen za antenske ali satelitske sisteme.

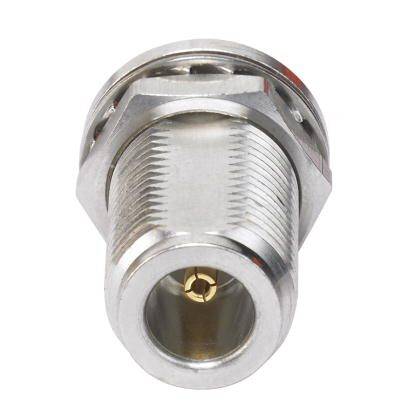

Srebrna koaksialna vtičnica v bližnjem posnetku, prikazuje navoj in sredino za kabelsko povezavo. Uporablja se predvsem za elektronske naprave.

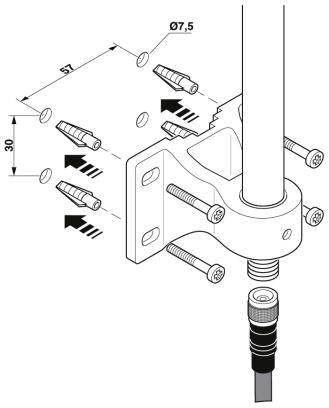

Eksplozijski prikaz pritrdilnega kompleta. Prikazuje komponente za montažo kovinskega stebra s puščicami in merami: 57 mm, 30 mm, 7,5 mm.
Diagram pritrditve cevi. Prikazuje vijake in objemke, ki držijo vertikalno cev; primerno za premer Ø30 - 45.
Diagram antenske naprave s priključki in cilindrično anteno na desni strani. Kabli, ki jih povezujejo.

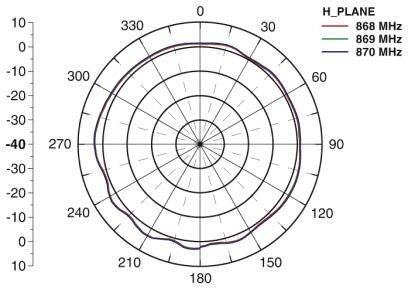

Polarni diagram za H_PLANE prikazuje frekvence 868 MHz, 869 MHz in 870 MHz. Koti v stopinjah na zunanji skali, decibeli na notranji skali.

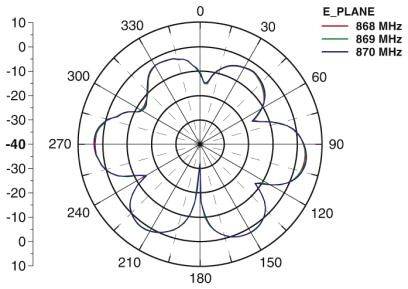

Polarna diagrama prikazuje E-ravnino za 868, 869 in 870 MHz. Radialne linije označujejo stopinje. Linije prikazujejo vzorec porazdelitve frekvenc.
1/8
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,24.11.
Število
Skupaj (295,00 € / Kos)
295,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Vrsta zaščite: IP67
  • Temperatura okolice (delovanje): -40 ° C ... 75 °C
  • Kot odpiranja vodoravno: 360 °
  • Vertikalni kot odpiranja: 30 °
  • Polarizacija: linearna navpična
  • Impedanca: 50 Ω
  • Vrsta povezave: N (ženska)
  • Material: plastika, ojačana s steklenimi vlakni (ohišje antene) / plastika, ojačana s steklenimi vlakni (nosilec) / V2A (vijak U)
  • Vrsta pritrditve: pritrditev teleskopa ali pritrditev na steno
  • Zunanji premer: 30 mm ... 45 mm (jambor)
  • Premer 20 mm
Vrsta izdelka

antena

Vrsta

ANT-OMNI-868-01

Proizv. št. delov

2702136

Višina

620 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209811 Phoenix Contact 2702136 antena

Tehnični podatki 2209811 Phoenix Contact 2702136 antena

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209811 Phoenix Contact 2702136 antena

Opis

Za uporabo na nevarnih območjih. Za srednje razdalje. Za prosto gibljive aplikacije. Za večtočkovne ali mrežaste povezave.

Besedilo je strojno prevedeno.
