Phoenix Contact 2702137 antena

Bela elektronska naprava s kovinskim nosilcem in pritrditvenimi vijaki, verjetno antena ali signalni ojačevalnik.
Kovinski koaksialni priključek za električne povezave, pogled od spredaj. Valjasta oblika z navojem za varno pritrditev.
Koaksialni TV-priključek s kovinskim ohišjem in vidnim notranjim vodnikom, ki se uporablja za povezovanje naprav kabelske televizije.

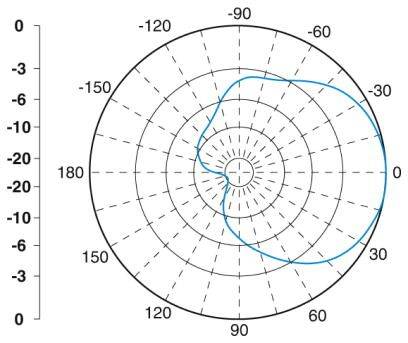

Polarni diagram s krivuljo prikazuje porazdelitev podatkov od -180 do +180 stopinj, kjer osi predstavljajo jakost od -20 do 0.
Risba pravokotnega ventila za vodno pipo z merami: širina 80 mm, višina 100 mm, globina 35 mm. Stranski in čelni pogled.

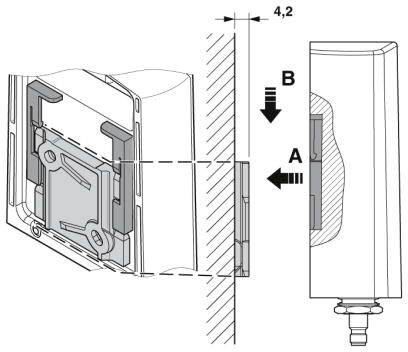

Diagram prikazuje pritrditev konzole naprave na steno. Dve smeri sta označeni s puščicama 'A' in 'B'.

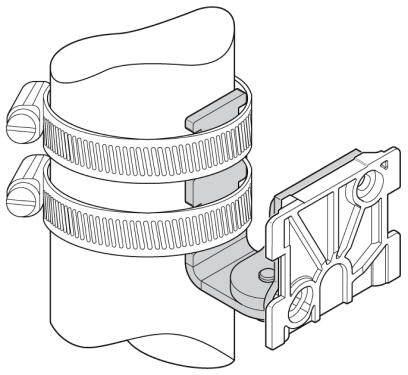

Tehnična risba prikazuje objemko z dvema zanko. Objemka je pritrjena na cev in drži pravokotno pritrditev.

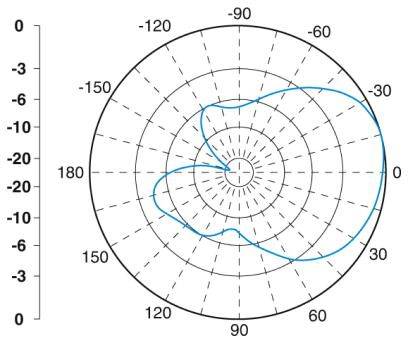

Polarni diagram prikazuje podatkovne točke z koti od -180 do 180 stopinj in radialnimi vrednostmi od -20 do 0, predstavljenimi z modro črto.

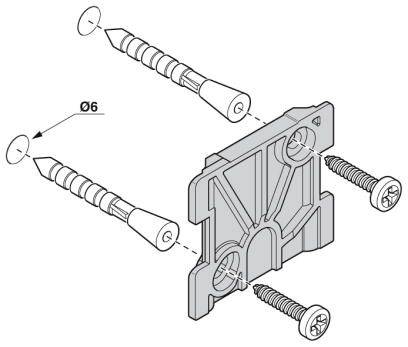

Ilustracija navodil za montažo: Dva vložka in vijaka se vstavljata v ploščo. Plošča ima tri luknje.
1/9
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,24.11.
Število
Skupaj (309,00 € / Kos)
309,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine
Predpogodbene informacije v skladu z zakonom EU o varstvu podatkov

Tehnične specifikacije

  • Vrsta zaščite: IP67
  • Temperatura okolice (delovanje): -40 ° C ... 75 °C
  • Kot odpiranja vodoravno: 135 °
  • Vertikalni kot odpiranja: 90 °
  • Polarizacija: krožna v smeri urinega kazalca
  • Impedanca: 50 Ω
  • Vrsta povezave: N (ženska)
  • Material: Lexan EXL 9330 (antensko ohišje) / V2A (nosilec) / V2A (spona teleskopa)
  • Vrsta pritrditve: pritrditev teleskopa ali pritrditev na steno
  • Zunanji premer: 25 mm ... 85 mm (jambor)
Vrsta izdelka

antena

Vrsta

ANT-DIR-868-01

Proizv. št. delov

2702137

Mere

(D x Š x V) 35 x 80 x 101 mm

Širina

80 mm

Višina

101 mm

Dolžina

35 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209812 Phoenix Contact 2702137 antena

Tehnični podatki 2209812 Phoenix Contact 2702137 antena

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209812 Phoenix Contact 2702137 antena

Opis

Za uporabo na nevarnih območjih. Odporen na morsko vodo. Za aplikacije v odsevnem okolju. Za stacionarne ali linearno gibljive aplikacije. Za povezave od točke do točke.

Besedilo je strojno prevedeno.
