Phoenix Contact 2702198 antenska pregrada

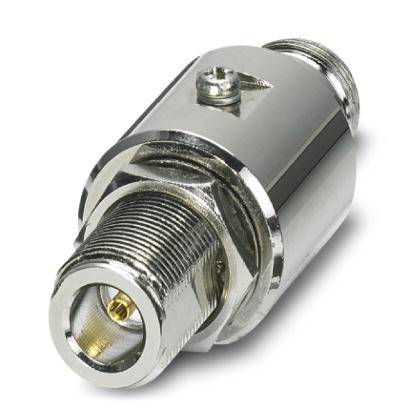

Srebrn koaksialni kabelski priključek s vijačnim mehanizmom, primeren za uporabo v elektronskih napravah.

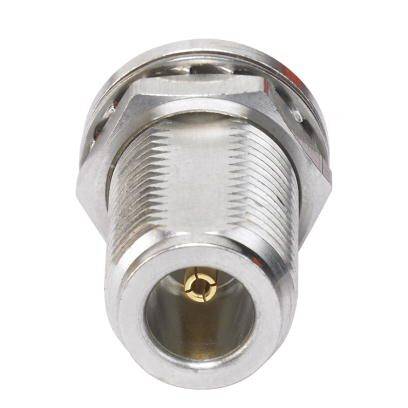

Kovinski koaksialni priključek v bližnjem pogledu. Vidni so notranji navoj in centralna kontaktna točka.

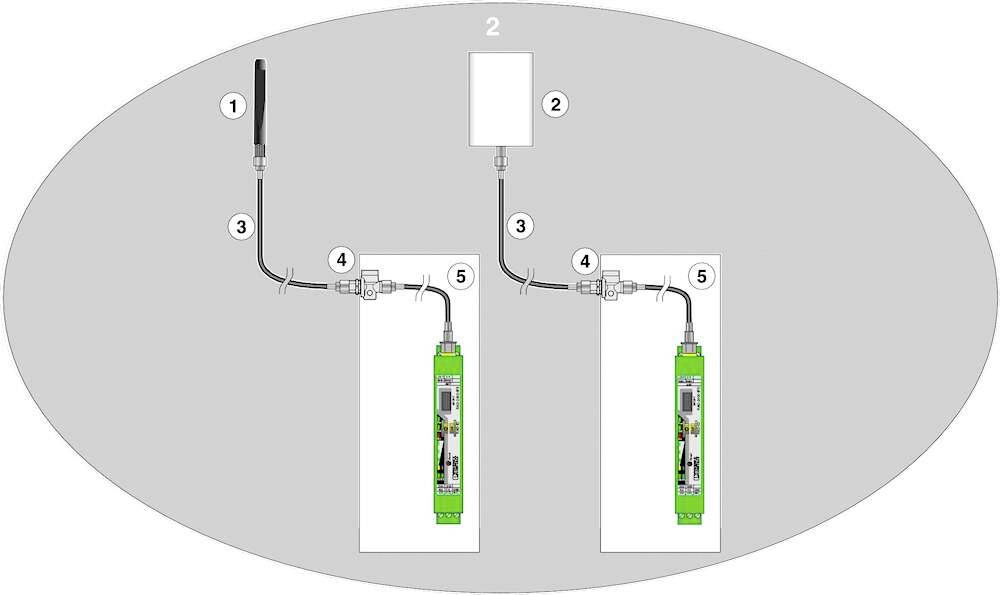

Diagram prikazuje povezave dveh zelenih naprav (5) s centralno enoto (2) prek kablov (3 in 4) in antene (1).

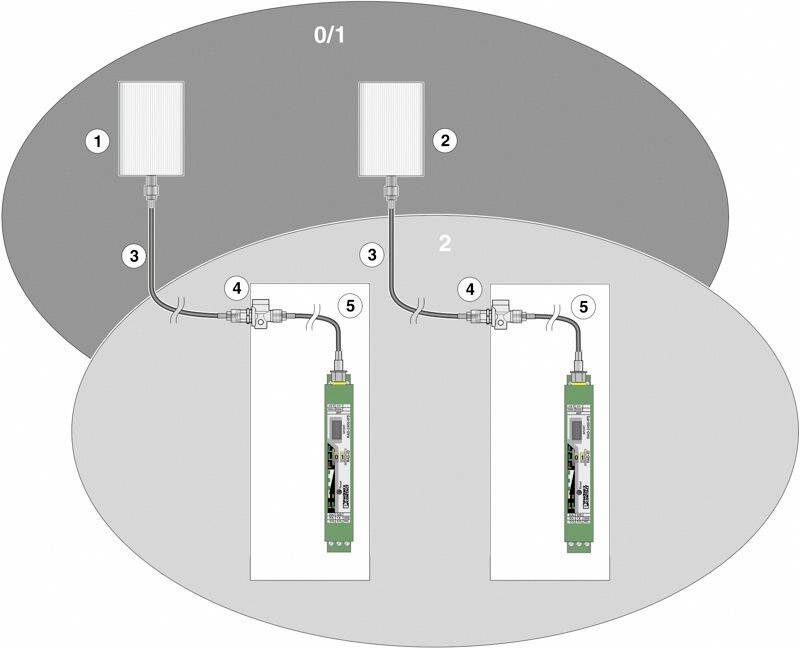

Dva antenenska sistema se povezujeta z dvema elektronskima napravama. Oznake: 0/1 in 2, z oštevilčenimi koraki 1-5.

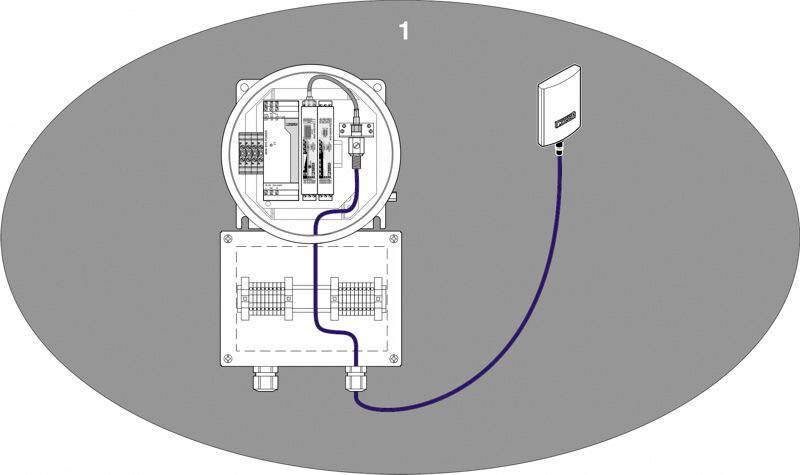

Diagram prikazuje električno vezje z dvema komponentama, povezanima z električno žico. Prikazuje električne tokokroge in priključke.

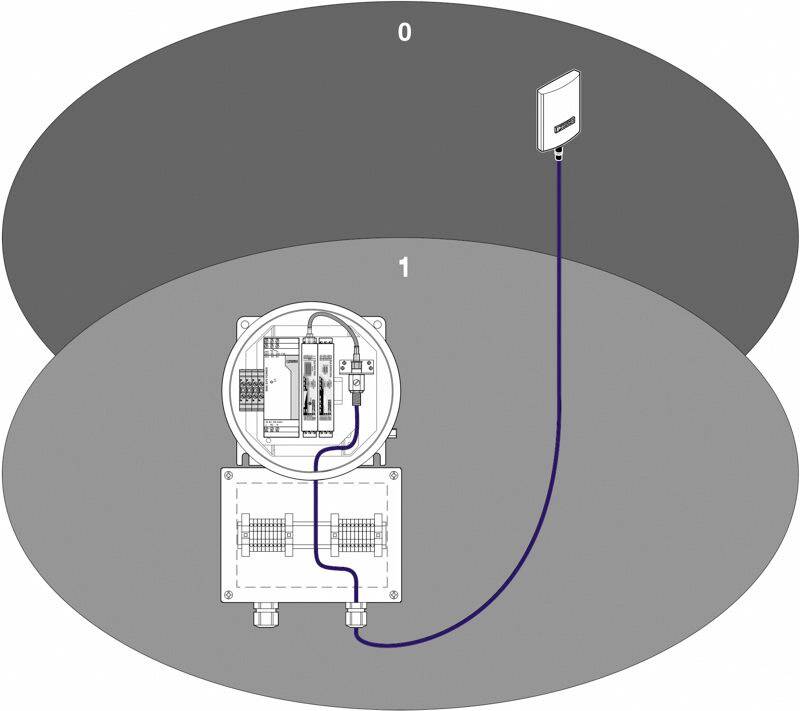

Diagram povezane naprave: Naprava je preko kabla povezana s senzorjem. Ozadje je razdeljeno na dva območja '0' in '1'.

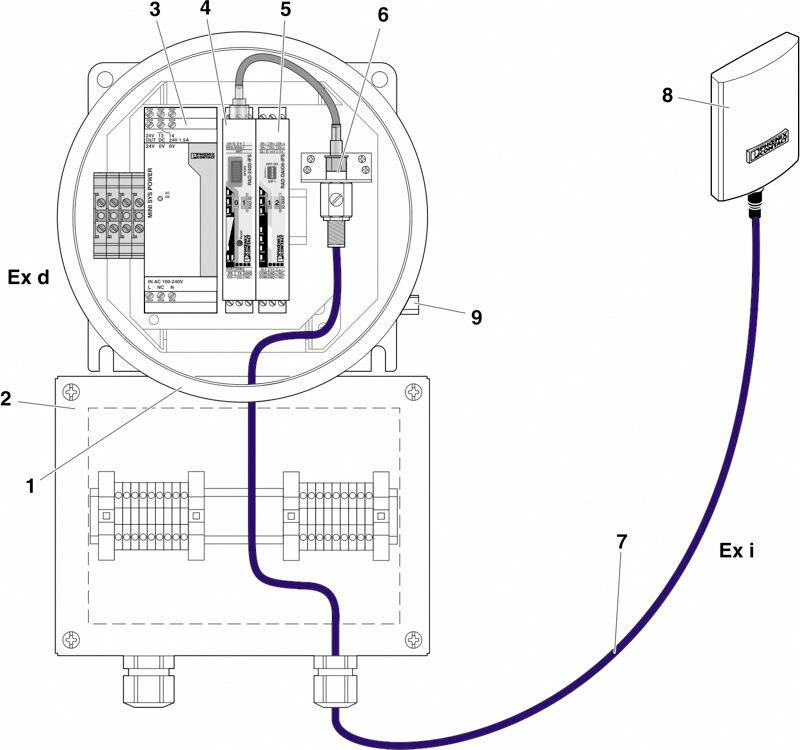

'Diagram Ex d-ohišja, ki je povezano s kablom z napravo Ex i. Komponente so oštevilčene in označene.'
Diagram frekvenčnega odziva prikazuje skoraj ravno krivuljo med 500 MHz in 5000 MHz z dvigom in padcem na konceh.
Tehnična risba mehanske komponente z dimenzijami: dolžina 67 mm, premer 13,4 mm, širina 15,8 mm.
1/9
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,24.11.
Število
Skupaj (279,00 € / Kos)
279,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Vrsta zaščite: IP65
  • Temperatura okolice (obratovanje): -40 ° C ... 75 ℃
  • Impedanca: 50 Ω
  • Vrsta povezave: N (ženska) / N (ženska)
  • Vhodna moč Pi: ≤ 2 W
  • Največja napetost napake Um: 253 V AC / DC
  • Največja zmogljivost: 5,64 pF
  • Preskusna napetost: 2,1 kV AC (50 Hz / 2 s)
  • Material ohišja: ponikljana medenina
  • Material ohišja: nikelj
  • Material notranjega vodnika: CuZn
  • Material notranje površine vodnika: zlato
  • Material izolatorja: PTFE
  • Materialno tesnilo: silikon
  • Stik vzmeti materiala: CuSn
  • Material kontaktne površine: Au
Vrsta izdelka

antenska pregrada

Vrsta

BAR-ANT-N-N-EX

Proizv. št. delov

2702198

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209816 Phoenix Contact 2702198 antenska pregrada

Tehnični podatki 2209816 Phoenix Contact 2702198 antenska pregrada

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209816 Phoenix Contact 2702198 antenska pregrada

Opis

Mednarodne odobritve (ATEX, IECEx). Uporaba standardnih anten na območjih Ex območja 0, 1 in 2.
