Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET prenapetostna zaščitna naprava 6 kA Piece 1 kos

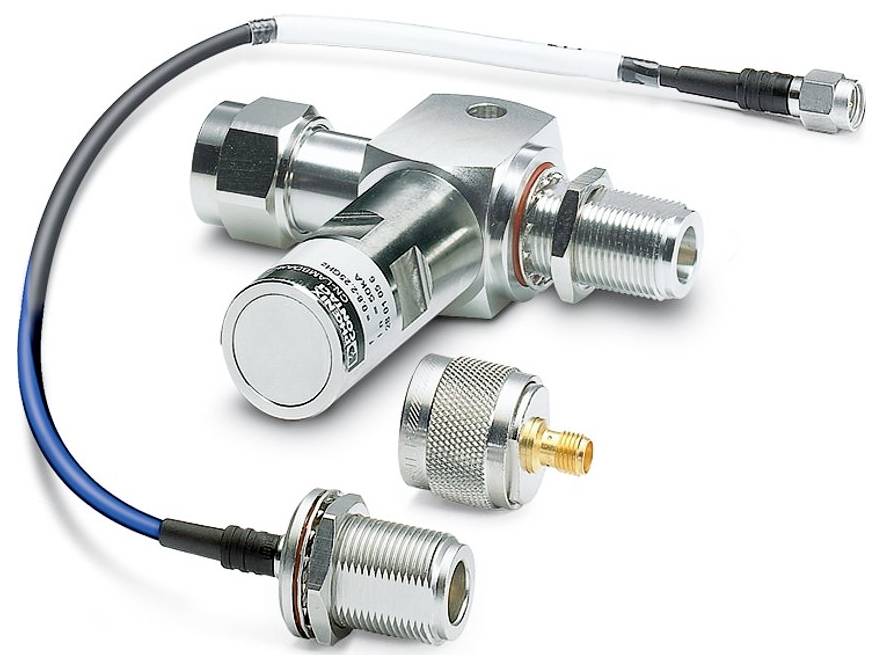

Različni koaksialni kabelski konektorji in adapterji na belem ozadju, vključno z ravnimi in pravokotnimi vrstami z metalnimi finishing.
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava sre.,25.11.
Število
Skupaj (249,99 € / Kos)
249,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • IEC preskusni razred: C2; C3; D1
  • Zasnova: Vmesni vtič
  • Število polov: 2
  • Sporočilo o napaki prenapetostne zaščite: ni
  • Vrsta povezave: Vijačna povezava
  • Navor privijanja: 1,5 Nm
  • širina 84,8 mm
  • Višina: 25 mm
  • Globina: 81,5 mm
  • Barva: nikljeva
  • Material ohišja: HPb59-1
  • Mehanski podatki: Mehanski podatki
  • Odprta stranska stena: Ne
  • Smer delovanja: Vodnik-zaščita/ozemljitev
  • Nazivni tok: 2 A (25 °C)
  • Skupni razelektritveni tok ITotal (8/20) µs: 6 kA
  • Omejitev izhodne napetosti pri 1 kV/µs (med žico in ozemljitvijo) statično: ≤ 1 V
  • Stopnja zaščite Up (vodnik-zemlja): ≤ 5 V (C1 - 1 kV / 500 A); ≤ 25 V (C2 - 10 kV / 5 kA); ≤ 15 V (6 kV / 3 kA)
  • Zmogljivost prenapetostnega toka (vodnik-zemlja): C2 - 10 kV / 5 kA; D1 - 1 kA
  • Okoljski pogoji: Okoljski pogoji
  • Vrsta zaščite: IP55
  • Temperatura okolice (delovanje): -40 °C ... 70 °C
  • Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
  • Nadmorska višina: ≤ 2000 m (amsl)
  • Standardi/predpisi: EN 61643-21
  • Opomba: 2001 + A1:2009
  • Vrsta montaže: Vtični priključek, specifičen za priključek
  • Izolacijske lastnosti: Izolacijske lastnosti
  • Kategorija prenapetosti: III
  • Stopnja onesnaženosti: 2
  • Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 6 kA
  • Vstavljena izguba aE, asimetrična: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
  • Material površine ohišja: Cu-Sn-Zn
  • Material kontaktne površine: Au
  • Material izolacijskega telesa: PTFE
  • Material vzmetnega kontakta: QSn6.5-0.1
  • Nazivni impulzni tok praznjenja In (8/20) µs (vodnik-zaščita): 6 kA
  • Frekvenčno območje: 0,8 GHz ... 2,25 GHz
  • Razmerje stoječih valov (VSWR) v sistemu 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz); ≤ 1,10 (1,7 GHz... 2,1 GHz)
  • Dovoljena RF moč Pmax pri VSWR=xx (50-ohmski sistem): ≤ 110 W (VSWR = 1,0 / 40 °C); ≤ 60 W (VSWR = 1,0 / 70 °C)
  • Omejitev izhodne napetosti pri 1 kV/µs (žični oklop) statična: ≤ 1 V
  • Zmogljivost odpornosti proti prenapetostnemu toku (zaščita jedra): C2 - 10 kV/5 kA; D1 - 1 kA
  • PE priključek: PE priključek
  • Impulzni tok praznjenja Iimp (10/350) µs (vodnik-zaščita): 1 kA
Vrsta izdelka

prenapetostna zaščitna naprava

Odvodni tok

6 kA

Izvedba

Vmesni vtič

IP55

Proizv. št. delov

2800491

Mere

(Š x V x G) 84.8 x 25 x 81.5 mm

Širina

84.8 mm

Višina

25 mm

Globina

81.5 mm

Vsebina

1 kos

Vrsta embalaže

Piece

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET prenapetostna zaščitna naprava 6 kA Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET prenapetostna zaščitna naprava 6 kA Piece 1 kos

Opis

Vmesni konektorji s tehnologijo Lambda/4 kot prenapetostna zaščita za koaksialne signalne vmesnike. Priključek: SMA konektorji, moški-ženski

Besedilo je strojno prevedeno.
