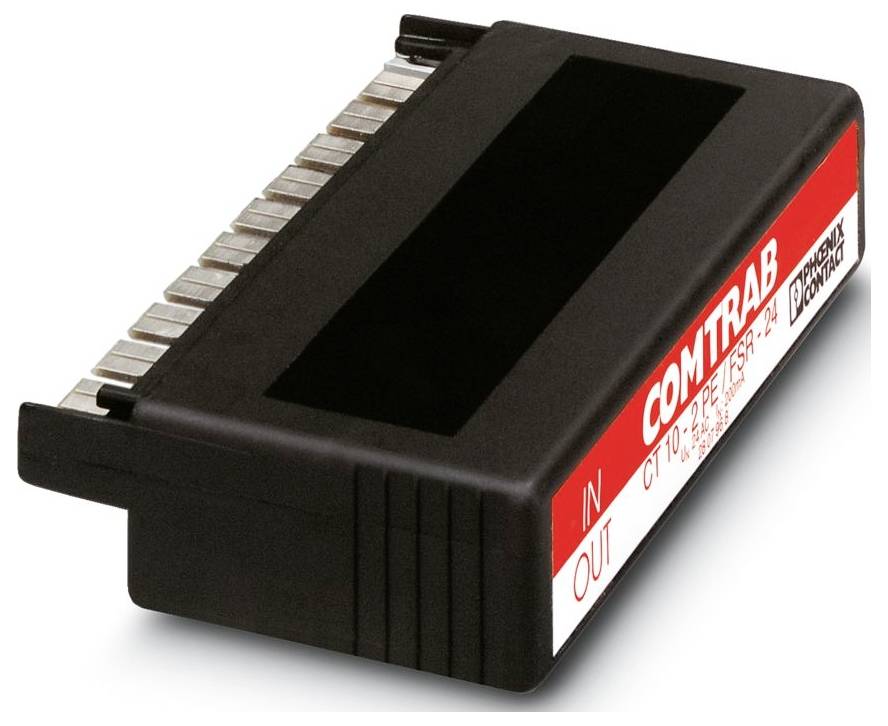

Slika je simbolična
Phoenix Contact 2807968 CT 10-2PE/FSR-24 prenapetostna zaščita-vtič Piece 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (665,00 € / Kos)
665,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: COMTRAB
- IEC preskusni razred: C1; C2; C3; D1
- Zasnova: Modul LSA-PLUS
- Sporočilo o napaki prenapetostne zaščite: ni
- Nazivna napetost UN: 24 V enosmerne napetosti
- Vrsta povezave: Vtična, združljiva z ločilnimi in stikalnimi letvami COMTRAB-TERMIBLOCK in LSA-Plus
- širina 111 mm
- Višina: 22 mm
- Globina: 68,5 mm
- Barva: črna (RAL 9005)
- Razred vnetljivosti po UL 94: V0
- Material ohišja: PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Smer delovanja: Vodnik-vodnik in Vodnik-ozemljitev
- Največja trajna napetost UC: 40 V DC; 28 V AC
- Nazivni tok: 200 mA (25 °C)
- Obratovalni tok IC pri UC: ≤ 5 µA (iz)
- Tok zaščitnega vodnika IPE: ≤ 1 µA (na pot)
- Skupni tok praznjenja ITotal (8/20) µs: 10 kA
- Omejitev izhodne napetosti pri 1 kV/µs (vodnik-zemlja) statična: ≤ 650 V
- Preostala napetost pri In (med žico): ≤ 55 V
- Kapacitivnost (med žico): 1,1 nF (f=1 MHz / VR= 0 V)
- Kapacitivnost (vodnik-zemlja): 1 pF (tipično)
- Upornost na pot: 10 Ω ±10 %
- Največja potrebna nazivna vrednost varovalke: 200 mA
- Zmogljivost prenapetostnega toka (vodnik-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 75 ℃
- Standardi/predpisi: IEC 61643-21
- Opomba: 2000
- Vrsta montaže: na delilniku CT-TERMIBLOCK in LSA-PLUS
- Število parov žic na modul: 10
- Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 5 kA
- Omejitev izhodne napetosti pri konici 1 kV/µs (od žice do ozemljitve): ≤ 650 V
- Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
- Razdalje in lezenje: Razdalje in lezenje
- Nazivni impulzni tok praznjenja In (8/20) µs (med žico): 5 kA
- Odzivni čas tA (med žico): ≤ 1 ns
- Vstavljena izguba aE, sim.: 1,5 dB (tipično do 2 MHz / 50 Ω); 0,6 dB (tipično do 1 MHz / 150 Ω); 0,2 dB (tipično do 100 kHz / 600 Ω)
- Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω: 4 MHz (tipično)
- Odpornost na prenapetostni tok (med žico): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Mejna frekvenca fg (3 dB), simetrična v sistemu 50 Ω: 7 MHz (tipično)
- Največji praznilni tok Imax (8/20) µs (med žico): 5 kA
- Največji praznilni tok Imax (8/20) µs (žica-ozemljitev): 5 kA
- Omejitev izhodne napetosti pri konici 1 kV/µs (med žico): ≤ 95 V
- Omejitev izhodne napetosti pri 1 kV/µs (med žico) statična: ≤ 60 V
- Standardi Specifikacija Informacijska tehnologija: Standardi Specifikacija Informacijska tehnologija
- Odvodnike prenapetosti je mogoče preizkusiti s programsko opremo CHECKMASTER od različice programske opreme naprej: od SW-Rev. 1.00
- Mejna frekvenca fg (3 dB), simetrična v sistemu 600 Ω: 900 kHz (tipično)
- Vrsta izdelka
prenapetostna zaščita-vtič
- Nazivna napetost
24 V/DC
- Izvedba
Modul LSA-PLUS
IP20
- Proizv. št. delov
2807968
- Mere
(Š x V x G) 111 x 22 x 68.5 mm
- Širina
111 mm
- Višina
22 mm
- Globina
68.5 mm
- Vsebina
1 kos
- Vrsta embalaže
Piece
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 prenapetostna zaščita-vtič Piece 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 prenapetostna zaščita-vtič Piece 1 kos
Opis
Priključek LSA-PLUS (COMTRAB CT 10) z grobo/fino prenapetostno zaščito in ločilnim uporom za 10 signalnih tokokrogov, ki delujejo brez ozemljitvenega potenciala. Nazivna napetost: 24 V enosmernega toka. Različica: 10 zasukanih paric
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
