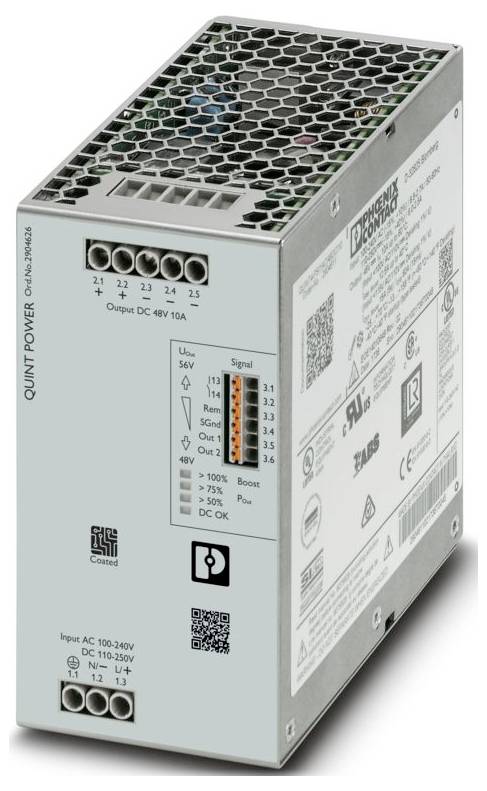

Slika je simbolična
Phoenix Contact 2904626 napajalnik 48 V/DC 10 A 519 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (415,00 € / Kos)
415,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: QUINT POWER
- Vrsta povezave: Vtični priključek
- širina 122 mm
- Višina: 130 mm
- Globina: 73 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-18
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 5 Hz ... Iskanje resonance 100 Hz 2,3 g, 90 min., resonančna frekvenca 2,3 g, 90 min. (v skladu z DNV GL razred C)
- Dolžina odstranjevanja izolacije: 8 mm
- Presek fleksibilnega vodnika min.: 0,2 mm²
- Presek fleksibilnega vodnika, maks.: 1,5 mm²
- Presek togega vodnika min.: 0,2 mm²
- Presek togega vodnika, največ: 1 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Najmanjši navor privijanja: 0,5 Nm
- Frekvenčno območje: 50 Hz ... 60 Hz
- Razred zaščite: I
- Frekvenca: 50 Hz
- Vhodna napetost: 110 V DC ... 250 V DC
- Vhodna napetost: 110 V DC ... 250 V enosmernega toka -18 % ... +40 %
- Največja napetostna upornost: 300 V AC 60 s
- Vklopni tok: tipično 11 A (pri 25 °C)
- Integral vklopnega toka (I2t):< 0,4 A2s
- Omejitev vklopnega toka: 11 A (po 1 ms)
- Čas premostitve izpada električne energije: tipično 32 ms (120 V AC); tipično 32 ms (230 V AC)
- Poraba toka: 6 A (110 V DC); 2,5 A (250 V DC)
- Nazivna poraba energije: 519 VA
- Tipični čas zagona: 300 ms (iz načina mirovanja)
- Čas vklopa:< 1 s
- Vhodna varovalka: 12 A (počasna, notranja)
- Izbira ustrezne varovalke za zaščito vhoda: 10 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 94 % (120 V AC); tipično 95 % (230 V AC)
- Izhodne značilnosti: Napredno U/I; Pametno kolcanje; Način varovalk
- Nazivna izhodna napetost: 48 V DC
- Območje nastavitve izhodne napetosti (USet): 48 V DC ... 56 V DC (konstantna moč)
- Nazivni izhodni tok (IN): 10 A
- Statični dvig (IStat.Boost): 12,5 A
- Dinamično povečanje (IDyn.Boost): 15 A (5 s)
- Selektivno preklapljanje varovalk (ISFB): 60 A (15 ms)
- Magnetna varnostna sprostitev: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
- Odpornost na kratek stik: da
- Varnost v mirovanju: da
- Zmogljivost povratnega napajanja: ≤ 60 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 60 V DC
- Preostalo valovanje:< 70 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 1 s (UOut = 10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 5 W (120 V AC);< 5 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 36 W (120 V AC);< 28 W (230 V AC)
- Izguba moči v načinu mirovanja:< 5 W (120 V AC);< 5 W (230 V AC)
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska; termomagnetna; termična
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 4 kV (stopnja resnosti testa 4 - neuravnotežen)
- Vrste signalizacije: LED; Brezpotencialni signalni kontakt; Aktivni signalni izhod Out1 (digitalni, nastavljiv); Aktivni signalni izhod Out2 (digitalni, analogni, nastavljiv); Oddaljeni kontakt; Signalna ozemljitev SGnd
- Privzeto: zaprto (UOut> 0,9 USet)
- Digitalno: 24 V DC 20 mA
- Analogno: 4 mA ... 20 mA ±5 % (obremenitev ≤400 Ω)
- Signalna ozemljitev SGnd: Referenčni potencial za Out1, Out2 in Rem
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 2 kV AC (preizkus enote)
- Preklopna frekvenca: 90,00 kHz ... 110,00 kHz (pomožna pretvorniška stopnja); 70,00 kHz ... 330,00 kHz (glavna pretvorniška stopnja); 50,00 kHz ... 70,00 kHz (PFC stopnja)
- MTBF (IEC 61709, SN 29500):> 1.100.000 ur (25 °C);> 676000 ur (40 °C);> 317000 ur (60 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 10 A
- Temperatura: 25 °C
- Čas: 292000 ur
- Dodatno besedilo: Stopnja resnosti testa 2
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možnost zlaganja: PN ≥50 %, vodoravno 5 mm, poleg aktivnih komponent 15 mm, navpično 50 mm
- Priključljivo: PM< 50 %, vodoravno 0 mm, navpično zgoraj 40 mm, navpično spodaj 20 mm
- Zaščitni premaz: da
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Kovina
- Material nape: Nerjaveče jeklo X6Cr17
- Zaključek stranske plošče: Aluminij
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, upoštevajte zmanjšanje nazivne moči)
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 100 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Začasna koda: T4 (-25 ... +70 °C |> 60 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 št. 60950-1-07; CSA-C22.2 št. 107.1-01
- SIQ: Tipsko odobreno; shema CB (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Emisije, ki jih prevaja DNV GL: Emisije, ki jih prevaja DNV GL
- DNV: Razred B
- Moteče emisije DNV GL: Moteče emisije DNV GL
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 8 kV (stopnja strogosti preizkusa 4)
- Izpraznitev zraka: 15 kV (stopnja strogosti preizkusa 4)
- Opomba: Merilo B
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 1000 A/m
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Vhod/Izhod/Signal: neuravnotežen
- Napetost 2,5 kV
- Magnetno polje z energijsko povezano frekvenco: Magnetno polje z energijsko povezano frekvenco
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Pulzno magnetno polje: Pulzno magnetno polje
- Asimetrične prevodne motnje: Asimetrične prevodne motnje
- Testna raven 1: 15 Hz 150 Hz (testna raven 3)
- Testna raven 2: 150 Hz 1,5 kHz (testna raven 3)
- Testna raven 3: 1,5 kHz 15 kHz (testna raven 3)
- Testna raven 4: 15 kHz 150 kHz (testna raven 3)
- Testna raven 5: 50 Hz 60 Hz (testna raven 3)
- Testna raven 6: 50 Hz 60 Hz (testna raven 3)
- Dušeno nihajoče valovanje: Dušeno nihajoče valovanje
- Vhod, izhod (stopnja testa 1): 1 MHz (stopnja resnosti testa 3 - simetrično)
- Vhod, izhod (testna raven 2): 10 MHz
- Vhod, izhod (stopnja testa 3): 1 MHz (stopnja resnosti testa 3 - neuravnoteženo)
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Železniške aplikacije: EN 50121-3-2; EN 50121-4; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
- Krmilni vhod (nastavljiv) Rem: Izhodna moč VKLOP/IZKLOP (NAČIN SPANJA)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje izmeničnega toka: 50 Hz ... 60 Hz -10 % ... +10 %
- Frekvenčno območje (fN): 50 Hz ... 60 Hz -10 % ... +10 %; 16,7 Hz (v skladu z EN 50163)
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor, plinska cev
- Uhajavi tok do PE:< 3,5 mA; 1,3 mA (264 V AC, 60 Hz)
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 60 °C (2,5 %/K)
- Odstopanje od pravila:< 0,5 % (statična porazdelitev obremenitve 10 % ... 90 %;< 2 % (dinamična sprememba obremenitve 10 % ... 90 % (10 Hz));< 0,25 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 480 W; 600 W; 720 W
- Vrhnji faktor: tipično 1,54 (120 V AC); tipično 1,56 (230 V AC)
- Izhod signala 1 (nastavljiv): Izhod signala 1 (nastavljiv)
- Izhod signala 2 (nastavljiv): Izhod signala 2 (nastavljiv)
- Signalni rele 13/14 (nastavljiv): Signalni rele 13/14 (nastavljiv)
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, min.: 0,2 mm²
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, maks.: 0,75 mm²
- Fleksibilna enovodna/priključna točka s končno tulko brez plastične tulke, min.: 0,2 mm²
- Fleksibilna enovodna/priključna točka s končno tulko brez plastične tulke, maks.: 1,5 mm²
- Presek vodnika AWG min: 24
- Presek vodnika AWG max: 16
- Največji navor privijanja: 0,6 Nm
- Izhodni signal: Izhodni signal
- Izhod:> 100 % (LED sveti rumeno, izhodna moč)> 480 W);> 75 % (LED sveti zeleno, izhodna moč)> 360 W);> 50 % (LED sveti zeleno, izhodna moč)> 240 W)
- Izhod:> 0,9 x USet (LED sveti zeleno);< 0,9 x USet (LED utripa zeleno)
- Izhodna izolacijska napetost/PE: 0,5 kV DC (tipski preizkus); 0,5 kV DC (preizkus enote)
- Vhodna izolacijska napetost/PE: 3,5 kV AC (tipski preizkus); 2,4 kV AC (preizkus enote)
- Direktiva o varstvu okolja: Direktiva RoHS 2011/65/EU; OEEO; REACH
- Razdalja vgradnje desno/levo: 5 mm / 5 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 61010-2-201 (SELV)
- Standardno - Zaščitna izjemno nizka napetost: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Standard - Varna ločitev: IEC 61558-2-16; IEC 61010-2-201
- Standard - Varnost merilne, krmilne, regulacijske in laboratorijske opreme: IEC 61010-1
- Standard - Varnost transformatorjev: EN 61558-2-16
- Polnjenje baterije: DIN 41773-1
- Odobritev - Zahteva polprevodniške industrije glede padcev omrežne napetosti: SEMI F47-0706, EN 61000-4-11
- UL odobritve: UL Listed UL 508; UL/C-UL Recognized UL 60950-1; UL ANSI/ISA-12.12.01 Razred I, Oddelek 2, Skupine A, B, C, D T4 (Nevarna lokacija)
- Zahteve EMC za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (stikalne naprave)
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število obdobij: 0,5 / 1 / 5 / 50 / 250 obdobij
- Dušeni sinusni valovi (obročasti val): Dušeni sinusni valovi (obročasti val)
- Navidezna moč: 660 VA (120 V, UOUT = 48 V, IOUT = statično povečanje); 644 VA (230 V, UOUT = 48 V, IOUT = statično povečanje)
- Alternativna montaža: Alternativna montaža
- Skladnost s specifikacijo testa fizičnega sloja HART FSK: Izhodna napetost UOut skladna
- Ladjedelniška dovoljenja: DNV GL, PRS, BV, LR, ABS
- Vhodna napetost (nominalna)
110 - 300 V/DC
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
100 V/AC
110 V/DC
- Vhodni tok (maks.)
240 V/AC
250 V/DC
- Izhodni tok maks.
10 A
- Izhodni tok (maks.) - zaokrožen
10 A
519 VA
- Vrsta izhoda (napajanje)
nastavljivi
- Faze
1
- Izhodna napetost (nom.)
48 V/DC
- Priključek
vijačni
Push-In vzmetni priključek
- Mere
(D x Š x V) 125 x 70 x 130 mm
- Izhodna napetost (maks.)
56 V/DC
- Izhodna napetost (min.)
48 V/DC
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
60 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
2904626
- Vsebina
1 kos
- MTBF
1100000 h
- Značilnosti napajalnika
nastavljiva izhodna napetost
- Širina
70 mm
- Višina
130 mm
- Dolžina
125 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Vrsta
QUINT4-PS/1AC/48DC/10/CO
- Učinkovitost
95 %
- Globina
125 mm
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579816 Phoenix Contact 2904626 napajalnik 48 V/DC 10 A 519 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579816 Phoenix Contact 2904626 napajalnik 48 V/DC 10 A 519 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Opis
Primarni napajalnik QUINT POWER s stikalnim načinom delovanja z izbirno izhodno karakteristiko, tehnologija SFB (selektivno preklapljanje varovalk), vmesnik NFC in zaščitni premaz, vhod: 1-fazni, izhod: 48 V DC / 10 A
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Kakšno Napajalniki na DIN tirnici iščete?
Zanimivi izdelki
(*Vse informacije so plus pravni DDV)
-16%
Conrad Electronic
24,99 €
20,99 €*
-11%
Conrad Electronic
18,99 €
16,99 €*
-16%
Conrad Electronic
24,99 €
20,99 €*
