Phoenix Contact 2904909 RAD-868-IFS brezžični modul za PLC-krmilnik

Zeleni elektronski modul v obliki ozke ohišja, z priključki na vrhu in digitalno vmesno opremo na strani.

Slika je simbolična

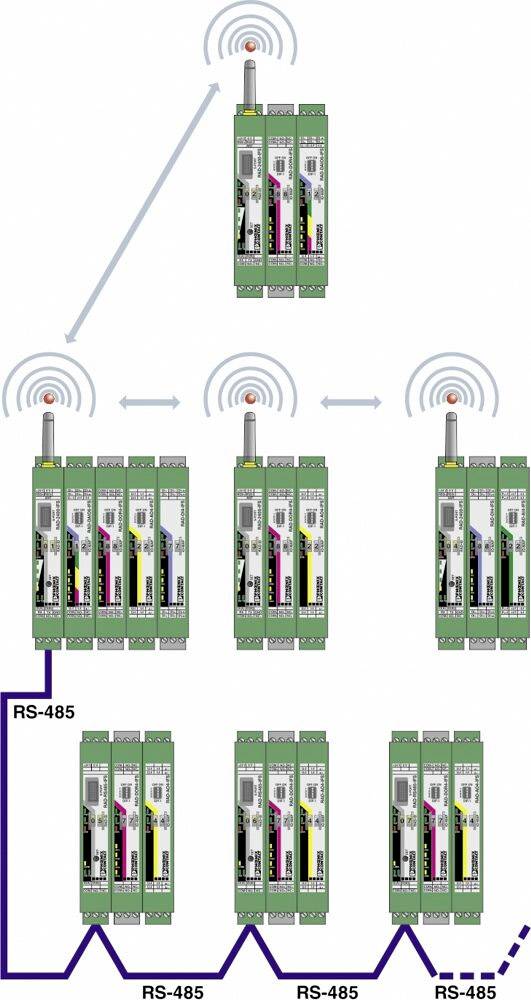

'Diagram prikazuje komunikacijsko omrežje modulov. Zgoraj je modul z anteno, spodaj pa štirje dodatni moduli, povezani z RS-485 kabli.'

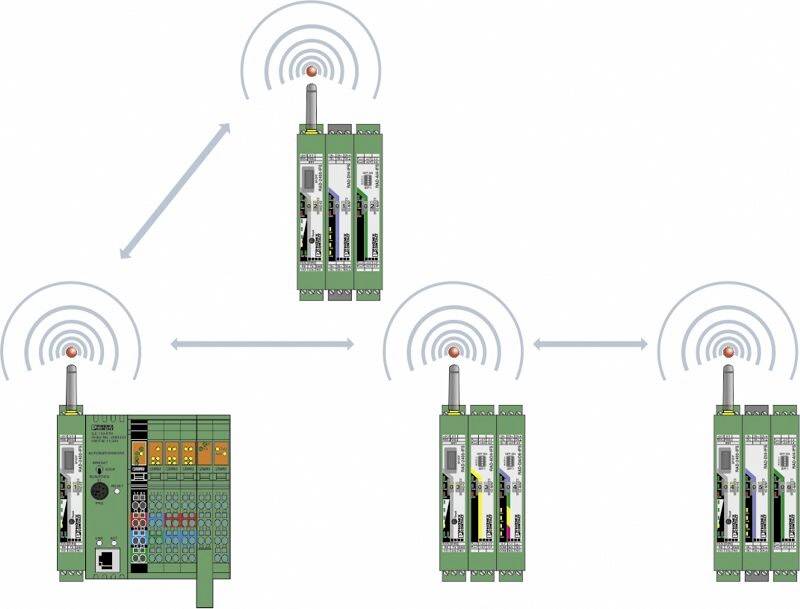

Štiri zelene strojne module so prikazane, ki so med seboj brezžično povezane. Puščice označujejo smer komunikacije.

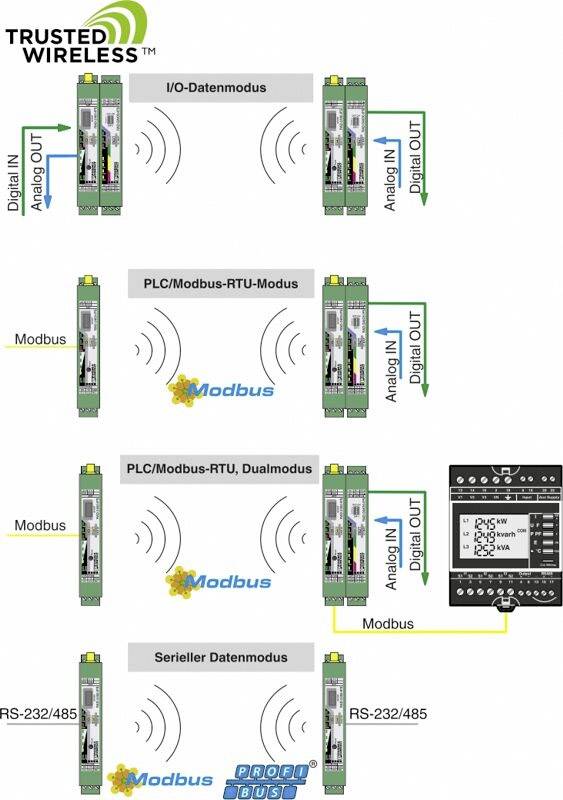

'Zaupljivi brezžični' diagram prikazuje tri načine: I/O-podatkovni način, PLC/Modbus-RTU-način, Serijski podatkovni način. Modbus in Profibus se uporabljata.

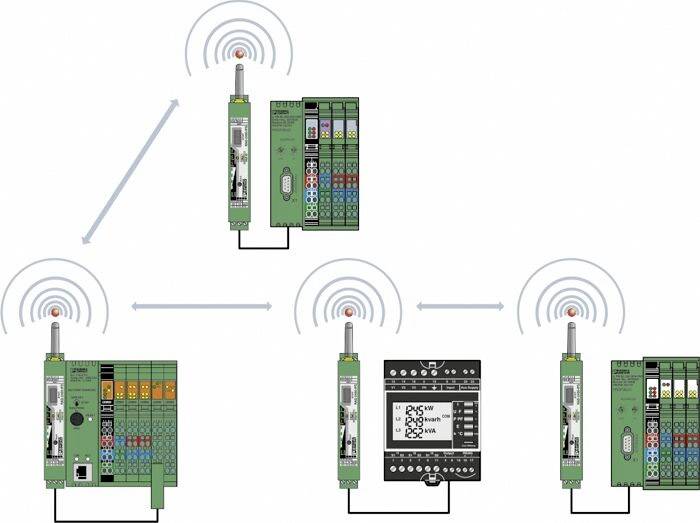

Diagram prikazuje štiri senzorske naprave, ki so med seboj brezžično povezane. Povezovalne puščice simbolizirajo prenos podatkov.

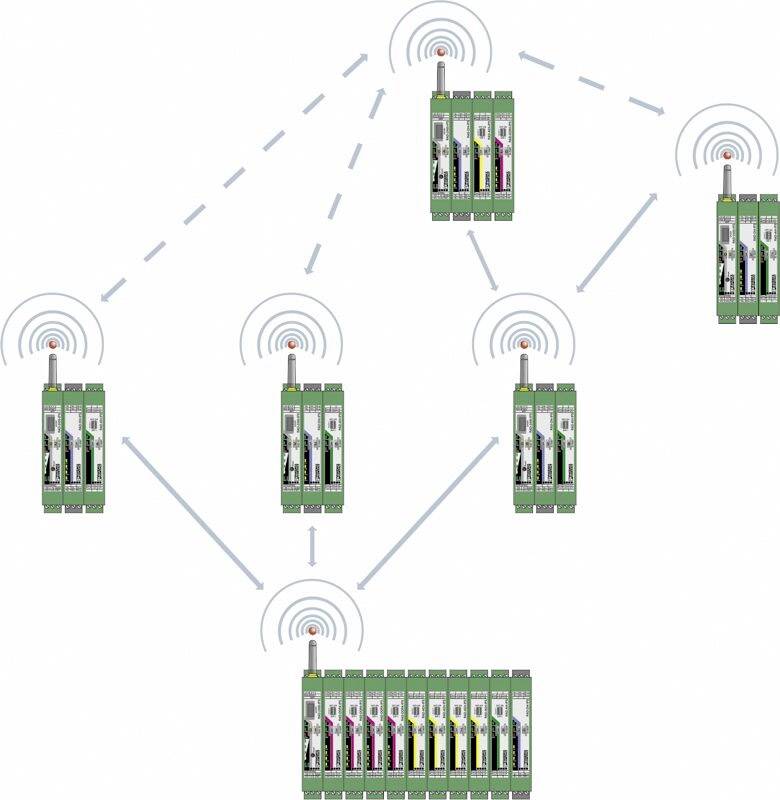

Več zelenih naprav je brezžično povezanih med seboj. Prikazujejo omrežje senzorjev in anten, ki si izmenjujejo podatke.

Diagram prikazuje povezavo med COMBICON RS-232 in D-SUB-9 PC. Signali RX, TX in GND so križno povezani.

'Diagram prikazuje žično povezavo med COMBICON in D-SUB-9: RX (5.1) do RX (2), TX (5.2) do TX (3), GND (5.3) do GND (5).'

Električna shema za RS-485. Prikazuje dva priključka: 'D(B) + (4.2)' do 'D(B) +' in 'D(A) - (4.1)' do 'D(A) -' z povezovalnimi linijami.

1/9

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

kos - zaloga Nemčija

Skupaj (765,00 € / Kos)

765,00 €

z DDV

Samo 47,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Temperatura okolice (skladiščenje / transport): -40 ° C - +85 ° C
Kategorija prenapetosti: II
Material ohišja: PA 6.6-FR
Območje napajalne napetosti: 19,2 V / DC - 30,5 V / DC
Priključek za antene: RSMA (ženska)
Frekvenca: 868 MHz
Frekvenčno območje: 869,4 MHz - 869,65 MHz
Število skupin kanalov: 14
Razmik med kanali: 30 kHz
Presek prevodnika: 0,2 mm² - 2,5 mm²
Presek prevodnika AWG: 24 - 14
Dolžina traku: 7 mm
Navor privijanja: 0,6 Nm
Navojni navoj: M3

Vrsta: RAD-868-IFS

Vrsta izdelka: brezžični modul za PLC-krmilnik

Poraba toka: 6 A

Proizv. št. delov: 2904909

Izvedba: Vijačni priključek

Mere: (D x Š x V) 114.5 x 17.5 x 116 mm

Širina: 17.5 mm

Višina: 116 mm

Dolžina: 114.5 mm

Vmesniki: RS-232, RS-485, konfiguracijski vmesnik

Maks. temperatura okolice: +70 °C

Min. temperatura okolice: -40 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225618 Phoenix Contact 2904909 RAD-868-IFS brezžični modul za PLC-krmilnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225618 Phoenix Contact 2904909 RAD-868-IFS brezžični modul za PLC-krmilnik

Opis

Posebej je primeren za nekritičen prenos signala na dolge razdalje z ovirami. Več kilometrov dosega zahvaljujoč nastavljivi hitrosti prenosa radijskega vmesnika. Hitro in enostavno zagon brez programiranja. Visoka zanesljivost zahvaljujoč tehnologiji Trusted Wireless 2.0 (šifriranje AES, frekvenčni skoki in upravljanje sobivanja). Mrežne mreže do 99 udeležencev. Vgrajen vmesnik RS-232 / RS-485. Modularno razširljiv z do 32 V / I razširitvenimi moduli. Razširjeno temperaturno območje -40 ° C ... +70 ° C.

Besedilo je strojno prevedeno.
