Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I prenapetostna zaščitna naprava 2 kA 1 kos

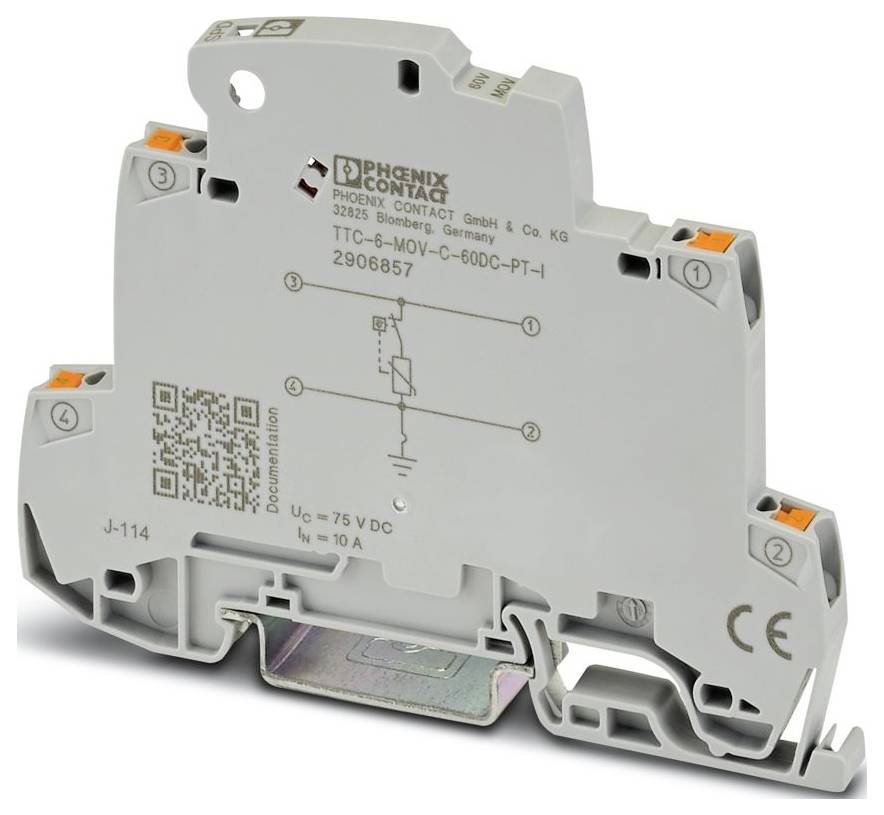

Kompakten priključni kontaktni zaščitni urad pred prenapetostjo z modelom »TTC-6-MOV-C-600-PT-I«, ocenjen na 75V enosmerni tok, s prikazanimi točkami povezave.
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
39 kos - zaloga Nemčija
Število
Skupaj (20,99 € / Kos)
20,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Družina izdelkov: TERMITRAB complete
  • IEC preskusni razred: C1; C2; C3
  • Zasnova: Enodelni modul montažne tirnice
  • Sporočilo o napaki prenapetostne zaščite: vizualno
  • Nazivna napetost UN: 60 V DC
  • Vrsta povezave: Vtični priključek
  • Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
  • Presek togega vodnika: 0,2 mm² ... 4 mm²
  • Presek vodnika AWG: 24 ... 12
  • širina 6,2 mm
  • Višina: 92 mm
  • Globina: 69,5 mm (vključno s 7,5 mm montažno letevjo)
  • Barva: siva (RAL 7042)
  • Razred vnetljivosti po UL 94: V-0
  • Material ohišja: PBT
  • Mehanski podatki: Mehanski podatki
  • Odprta stranska stena: Da
  • Smer delovanja: Vodnik-Ozemljitev
  • Največja trajna napetost UC: 75 V DC; 53 V AC
  • Nazivni tok: 10 A (60 °C)
  • Obratovalni tok IC pri UC: ≤ 100 µA
  • Tok zaščitnega vodnika IPE: ≤ 100 µA
  • Stopnja zaščite Up (vodnik-zemlja): ≤ 200 V (C1 - 600 A); ≤ 270 V (C2 - 4 kV); ≤ 190 V (C3 - 25 A); ≤ 200 V (C3 - 35 A)
  • Kapacitivnost (vodnik-zemlja): 5 nF
  • Upornost na pot: ≤ 100 mΩ
  • Zmogljivost prenapetostnega toka (vodnik-zemlja): C1 - 600 A; C2 - 2 kA; C3 - 35 A
  • Okoljski pogoji: Okoljski pogoji
  • Zaščitni razred: IP20 (s končnim pokrovčkom)
  • Temperatura okolice (delovanje): -40 °C ... do 85 ℃
  • Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
  • Nadmorska višina: ≤ 4000 m (nadmorska višina)
  • Standardi/predpisi: EN 61643-21
  • Opomba: 2001 + A1:2009 + A2:2013
  • Vrsta montaže: Montažna letev: 35 mm
  • Izolacijske lastnosti: Izolacijske lastnosti
  • Kategorija prenapetosti: III
  • Stopnja onesnaženosti: 2
  • Izolacijski material: PBT
  • Dovoljena vlažnost (delovanje): 5% ... 95 %
  • Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 2 kA
  • Odzivni čas tA (žica-ozemljitev): ≤ 25 ns
  • Vstavljena izguba aE, asimetrična: tipično 0,3 dB (≤ 200 kHz / 150 Ω)
  • EN 61643-21: EN 61643-21
  • Mejna frekvenca fg (3 dB), asimetrična (PE) v sistemu 150 Ω: tipično 650 kHz
Vrsta izdelka

prenapetostna zaščitna naprava

Odvodni tok

2 kA

Izvedba

Modul montažne tirnice enodelni

IP20

Proizv. št. delov

2906857

Mere

(Š x V x G) 6.2 x 92 x 69.5 mm

Širina

6.2 mm

Višina

92 mm

Globina

69.5 mm

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I prenapetostna zaščitna naprava 2 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I prenapetostna zaščitna naprava 2 kA 1 kos

Opis

Naprava za prenapetostno zaščito z integriranim indikatorjem stanja za en signalni vodnik z ozemljenim referenčnim potencialom. Primerno za uporabo v varnostnih okoljih do SIL 3.
