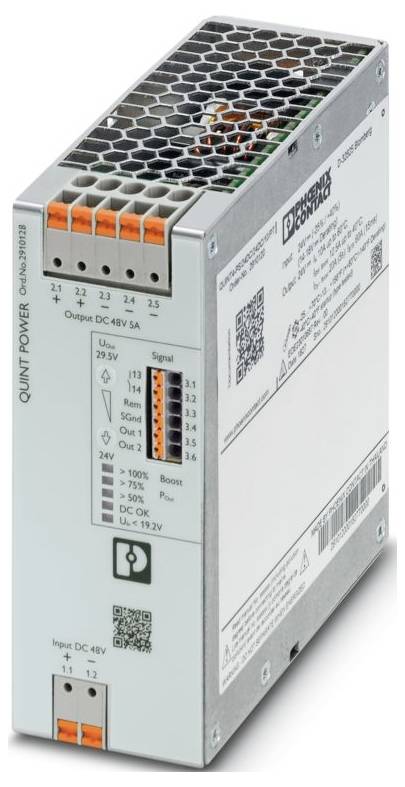

Slika je simbolična
Phoenix Contact 2910128 DC/DC pretvornik 48 V/DC 48 V/DC 5 A 252 VA Vsebina, količina, vsebina količinskih enot na proda
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (339,00 € / Kos)
339,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Phoenix Contact 2910128 DC/DC pretvornik 48 V/DC 48 V/DC 5 A 252 VA
Dodatne informacije
Tehnične specifikacije
- Družina izdelkov: QUINT POWER
- Vrsta povezave: Vtični priključek
- širina 122 mm
- Višina: 130 mm
- Globina: 53 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 5 Hz ... Iskanje resonance 100 Hz 2,3 g, 90 min., resonančna frekvenca 2,3 g, 90 min. (v skladu z DNV GL razred C)
- Dolžina odstranjevanja izolacije: 8 mm
- Frekvenčno območje: 50 Hz ... 60 Hz
- Identifikacija: LR
- Razred zaščite: Posebni z vhodom in izhodom SELV
- Frekvenca: 300 Hz
- Vhodna napetost: 48 V DC
- Območje vhodne napetosti: 48 V DC -40% ... +20 %
- Vhod na široko območje: ne
- Najvišja nazivna napetost: 60 V DC (60 s)
- Vklopni tok: tipično 2,3 A
- Integral vklopnega toka (I2t):< 0,1 A2s
- Omejitev vklopnega toka: 2,3 A
- Čas premostitve izpada električne energije: tipično 17 ms (48 V DC)
- Poraba toka: 6,8 A (48 V enosmernega toka)
- Nazivna poraba energije: 252 VA
- Tipični čas zagona: 300 ms (iz načina mirovanja)
- Čas vklopa:< 1 s
- Vhodna varovalka: 20 A (počasna, notranja)
- Izbira ustrezne varovalke za zaščito vhoda: 10 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 95,2 % (48 V DC)
- Izhodne značilnosti: Napredno U/I; Pametno kolcanje; Način varovalk
- Nazivna izhodna napetost: 48 V DC
- Območje nastavitve izhodne napetosti (USet): 48 V DC ... 56 V enosmernega toka (> 48 V konstantna moč)
- Nazivni izhodni tok (IN): 5 A
- Statični dvig (IStat.Boost): 6,25 A
- Dinamično povečanje (IDyn.Boost): 10 A (5 s)
- Selektivno preklapljanje varovalk (ISFB): 30 A (15 ms)
- Magnetna varnostna sprostitev: A1 ... A6 / B2 / C1 ... C2 / Z1 ... Z6
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Izhodna moč (PN): 240 W
- Izhodna moč (PStat.) Povečanje): 300 W
- Izhodna moč (PDyn. (povečanje): 480 W (5 s)
- Zmogljivost povratnega napajanja: ≤ 60 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 60 V DC
- Preostalo valovanje:< 50 mVSS
- Odstopanje statičnega pravila:< 3 % (statična porazdelitev obremenitve 10 % ... 90%)
- Dinamično odstopanje od pravila:< 3 % (statična porazdelitev obremenitve 10 % ... 90%)
- Odstopanje regulacije Sprememba vhodne napetosti:< 3 % (statična porazdelitev obremenitve 10 % ... 90%)
- Čas vzpona:< 100 ms (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 3 Z
- Največja izguba moči pri nazivni obremenitvi:< 13 Z
- Izguba moči v načinu mirovanja:< 2 Z
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska; termomagnetna; termična
- Vhod: 1 kV (stopnja resnosti testa 3 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
- Položaj: 3.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 1 mm²
- Fleksibilen: 0,2 mm² ... 1,5 mm²
- Fleksibilna žica s tulko, brez plastične tulke: 0,2 mm² ... 1,5 mm²
- Fleksibilen z žično nastavkom in plastično tulko: 0,2 mm² ... 0,75 mm²
- togi (AWG): 24 ... 16
- Izhod: 1 kV (stopnja resnosti testa 3 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
- Signal: 2 kV (stopnja resnosti testa 3 - neuravnotežen)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED; Brezpotencialni signalni kontakt; Aktivni signalni izhod Out1 (digitalni, nastavljiv); Aktivni signalni izhod Out2 (digitalni, analogni, nastavljiv); Oddaljeni kontakt; Signalna ozemljitev SGnd
- Prag signala:> 100 % (LED sveti rumeno, izhodna moč)> 240 W);> 75 % (LED sveti zeleno, izhodna moč)> 180 W);> 50 % (LED sveti zeleno, izhodna moč)> 120 W);> 0,9 x USet (LED sveti zeleno);< 0,9 x USet (LED utripa zeleno);> 0,8 x UInNom (LED izklopljena);< 0,8 x UInNom (LED sveti rumeno)
- Vhod oddaljenega signala (nastavljiv): Vhod oddaljenega signala (nastavljiv)
- Oznaka priključka: 3,4 +
- Funkcija: Signalna ozemljitev
- Privzeto: Izhodna napetost
- Izhodni signal Izhod 1 (nastavljiv): Izhodni signal Izhod 1 (nastavljiv)
- Digitalno: 24 V enosmernega toka; 1 A; 30 V izmenične napetosti; 0,5 A
- Možnosti signalov: Izhodni tok; Izhodna moč; Delovne ure; Opozorilo o visoki temperaturi; Aktivna omejitev napetosti OVP; Vhodna napetost UIN je v redu
- Izhodni signal Izhod 2 (nastavljiv): Izhodni signal Izhod 2 (nastavljiv)
- Analogno: 4 mA ... 20 mA ±5 % (obremenitev ≤400 Ω)
- Izhodni signalni rele 13/14 (nastavljiv): Izhodni signalni rele 13/14 (nastavljiv)
- Preklopni kontakt (brez potenciala): brez potenciala
- Signalna ozemljitev SGnd: Signalna ozemljitev SGnd
- Referenčni potencial: na OUT1, OUT2, REM
- Število faz: 1,00
- Vhodna/izhodna izolacijska napetost: 4 kV DC (tipski preizkus); 2 kV DC (preizkus enote)
- Preklopna frekvenca: 190,00 kHz ... 220,00 kHz (pomožna pretvorniška stopnja); 67,00 kHz ... 135,00 kHz (glavna pretvorniška stopnja)
- MTBF (IEC 61709, SN 29500):> 1476000 ur (25 °C);> 877000 ur (40 °C);> 378000 ur (60 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 5 A
- Temperatura: 30 °C
- Čas: 50 ms
- Dodatno besedilo: Stopnja resnosti testa 2
- Dimenzije artikla: Dimenzije artikla
- Dimenzije artikla za alternativno montažo: Dimenzije artikla za alternativno montažo
- Vgradna dimenzija: Vgradna dimenzija
- Razdalja vgradnje desno/levo (aktivno): 15 mm / 15 mm (≤ 70 °C)
- Razdalja vgradnje desno/levo (pasivno): 0 mm / 0 mm (≤ 70 °C)
- Razdalja med vgradnjo zgoraj/spodaj (aktivno): 50 mm / 50 mm (≤ 70 °C)
- Razdalja vgradnje zgoraj/spodaj (pasivno): 50 mm / 50 mm (≤ 70 °C)
- Navodila za montažo: možnost zlaganja: PN ≥50 %, vodoravno 5 mm, poleg aktivnih komponent 15 mm, navpično 50 mm
- se lahko povežejo skupaj: PN< 50 %, vodoravno 0 mm, navpično zgoraj 40 mm, navpično spodaj 20 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Kovina
- Material nape: Nerjaveče jeklo X6Cr17
- Konstrukcija stranske plošče: Aluminij
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, upoštevajte zmanjšanje nazivne moči)
- Klimatski razred: 3K22 (v skladu z EN 60721-3-3)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Začasna koda: T4 (-25 ... +70 °C |> 60 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 5000 m)
- Standardna oznaka: Železniške aplikacije
- Varnostna merilna, krmilna, regulacijska in laboratorijska oprema: Varnostna merilna, krmilna, regulacijska in laboratorijska oprema
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- Padci napetosti: Padci napetosti
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Ladjedelništvo: Ladjedelništvo
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Zahteve EMC za elektrarne: IEC 61850-3; EN 61000-6-5
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Emisije, ki jih prevaja DNV GL: Emisije, ki jih prevaja DNV GL
- DNV: Razred B
- Moteče emisije DNV GL: Moteče emisije DNV GL
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 8 kV (stopnja strogosti preizkusa 4)
- Izpraznitev zraka: 15 kV (stopnja strogosti preizkusa 4)
- Opomba: Merilo B
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 1000 A/m
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Vhod/Izhod/Signal: neuravnotežen
- Napetost 1 kV
- Magnetno polje z energijsko povezano frekvenco: Magnetno polje z energijsko povezano frekvenco
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Pulzno magnetno polje: Pulzno magnetno polje
- Asimetrične prevodne motnje: Asimetrične prevodne motnje
- Testna raven 1: 100 kHz
- Testna raven 2: 1 MHz
- Testna raven 3: 1,5 kHz 15 kHz (testna raven 3)
- Testna raven 4: 15 kHz 150 kHz (testna raven 3)
- Testna raven 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testna raven 3)
- Testna raven 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testna raven 3)
- Izmenična komponenta enosmerne napetosti: izmenična komponenta enosmerne napetosti
- Menjalni tečaj: 14 % (ZN)
- Dušeno nihajoče valovanje: Dušeno nihajoče valovanje
- Vhod, izhod (stopnja testa 1): 100 kHz 1 MHz (stopnja resnosti testa 2 - uravnoteženo)
- Vhod, izhod (stopnja testa 2): 100 kHz 1 MHz (stopnja resnosti testa 2 - neuravnoteženo)
- Vhod, izhod (stopnja testa 3): 10 MHz (stopnja resnosti testa 2 - neuravnoteženo)
- Signali (stopnja testa 1): 100 kHz 1 MHz (stopnja resnosti testa 2 - simetrično)
- Signali (stopnja testa 2): 100 kHz 1 MHz (stopnja resnosti testa 2 - neuravnoteženi)
- Dušeno nihajoče magnetno polje: Dušeno nihajoče magnetno polje
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Železniške aplikacije: Železniške aplikacije
- Vrsta izdelka
DC/DC pretvornik
- Vrsta
QUINT4-PS/48DC/48DC/5/PT
- Nazivna napetost
48 V/DC
- Izhodna napetost
48 V/DC
- Izhodni tok maks.
5 A
- Izhodni tok (maks.) - zaokrožen
5 A
252 VA
- Priključek
Push-In vzmetni priključek
- Delovna temperatura min.
-25 °C
- Delovna temperatura (maks.)
70 °C
- Mere
(D x Š x V) 125 x 50 x 130 mm
- Višina
130 mm
- Dolžina
125 mm
- Širina
50 mm
- Vsebina
1 kos
- Globina
125 mm
IP20
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580291 Phoenix Contact 2910128 DC/DC pretvornik 48 V/DC 48 V/DC 5 A 252 VA Vsebina, količina, vsebina količinskih enot na proda
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580291 Phoenix Contact 2910128 DC/DC pretvornik 48 V/DC 48 V/DC 5 A 252 VA Vsebina, količina, vsebina količinskih enot na proda
Opis
Primarni preklopni DC/DC pretvornik, QUINT POWER, montaža na DIN-letev, tehnologija SFB (selektivno preklapljanje varovalk), vhod: 48 V DC, izhod: 48 V DC / 5 A
