Name: Phoenix Contact CATAN C1 EN 1371432 krmilnik 24 V/DC
Brand: Phoenix Contact
SKU: 3583185
Availability: InStock

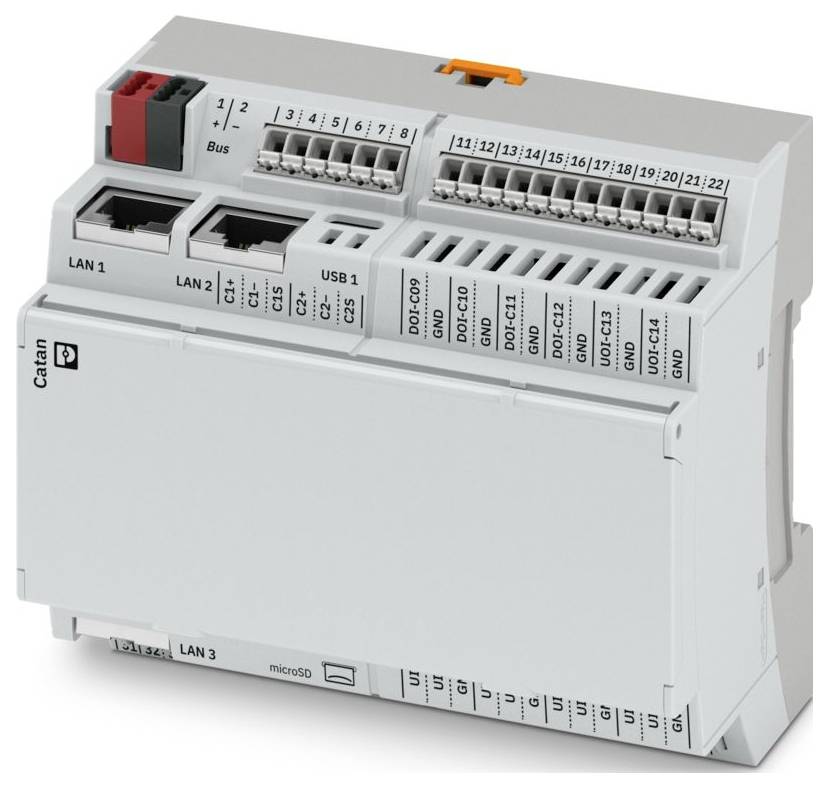

Kompakten industrijski kontrolni modul z več vrati in označenimi sponkami, namenjen vmesniku in komunikaciji v avtomatiziranih sistemih.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,5.11.

2 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1595,00 € / Kos)

1595,00 €

z DDV

Samo 90,00 €

Na voljo samo 2 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Catan
Vrsta povezave: USB 2.0 Full speed, vtičnica tipa C
Presek fleksibilnega vodnika: 0,5 mm² ... 1,5 mm²
Presek togega vodnika: 0,2 mm² ... 1,5 mm² (priključek vodnika z odprtim priključkom); 0,34 mm² ... 1,5 mm² (vtični priključek)
Presek vodnika AWG: 24 ... 16
širina 89,7 mm
Višina: 68 mm
Modularna enota: 6 TE (ohišje za montažno letev v skladu z DIN 43871)
Razred vnetljivosti po UL 94: V0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -5 °C ... 50 °C (do 3000 m nadmorske višine)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: montaža na DIN-letev (v skladu z DIN EN 60715)
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: vodoraven; Možni so tudi alternativni položaji namestitve, vendar lahko povzročijo zmanjšanje toplotne učinkovitosti.
Dolžina: 107,6 mm
Hitrost prenosa: največ 12 Mbit/s
Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
Material: Polikarbonat (ohišje)
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 2 (uporablja se kot povezava za nadzorno ploščo Catan in periferne naprave, USB1 se lahko uporablja tudi kot USB Ethernet pripomoček)
RS-485: RS-485
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Lokacija uporabe: Uporaba v zaprtih prostorih
Način delovanja: Ponor in Izvor
Ethernet: Ethernet
Dolžina prenosa: največ 350 m (med dvema udeležencema)
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Tehnologija povezave: 2-žilna
Nazivni presek: 1,5 mm²
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Nazivna izhodna napetost: 24 V DC
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Zaščitno vezje: Zaščita pred kratkim stikom; Zaščita pred preobremenitvijo; Zaščita pred napačno enosmerno napeljavo (maks. 30 V)
Dobava: Dobava
Odpornost proti vibracijam v skladu z EN 60068-2-6/IEC 60068-2-6: 5g
Udar v skladu z EN 60068-2-27/IEC 60068-2-27: 30 g
Neprekinjen udarec v skladu z EN 60068-2-27/IEC 60068-2-27: 10 g
Zračni tlak (skladiščenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske višine)
Tipična poraba toka: 350 mA (brez zunanje obremenitve); 400 mA (z zaslonom)
Največji tok: maks. 3,6 A
Opomba glede vrste povezave: Enoparni Ethernet (SPE) 10BASE-T1L, zaščiten
Vhodni tok: 1 mA
Vhodna frekvenca: maks. 20 Hz (signal je odbojen)
Maks. izhodni tok: 500 mA
Posebne lastnosti: Razvojni postopek je certificiran v skladu s standardom IEC 62443-4-1
Funkcionalnost: Funkcionalnost
Število izhodov: 4
Oznaka vhoda: Vhodi merilnika
Oznaka izhoda: Digitalni izhodi
Vhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA
Opis vhoda: Odprt/zaprt kontakt
Vhodna napetost signala: 0 V ... 10 V
Izhodna napetost signala: 0 V ... 10 V
USB: USB
Vhodna napetost signala "0": -3 V DC ... 5 V DC (Odprt vhod vedno zagotavlja signal 0.)
Vhodna napetost signala "1": 11 V DC ... 30 V/DC
Barva (zgornji del ohišja): svetlo siva (RAL 7035)
Barva (spodnji del ohišja): siva (RAL 7042)
Vhodna upornost napetosti:> 5 MΩ
Ločljivost (tok): 0,01 mA
Ločljivost (napetost): 1 mV
Dovoljena dolžina kabla: največ 30 m (za skladnost z zahtevami CE in direktivo EMC)
Ura realnega časa: integrirana (kapacitivno puferirana)
Sistemske zahteve: Sistemske zahteve
Podprti programski jeziki: Niagara Framework®
Nazivna vhodna napetost UIN: 24 V DC
Mesto namestitve: Podružnična razdelilna omara; stikalna omarica
Nazivna upornost obremenitve: 12 W (48 Ω)
Odpornost na povratni stres pri kratkih impulzih: odporna na povratni stres
Relativna toleranca: največ 1 % (za upornike)> 200 Ω)
Absolutna toleranca: maks. 0,5 K (upornost voda maks. 2 Ω (30 m bakrenega kabla z d = 0,8 mm))
Izhodni tok v izklopljenem stanju: maks. 1,4 mA
Obnašanje pri preobremenitvi: Samodejni ponovni zagon
Ločljivost: 1 impulz
Shranjevanje podatkov: 5 GB (eMMC); 512 kB (MRAM, dodatni pomnilnik)
RAM: 1024 MB (LPDDR4 RAM)
Inženirsko orodje: Emalytics
Napajalna napetost (enosmerni tok): 24 V enosmernega toka
Skladnost z EMC: Preizkus imunosti v skladu z EN IEC 63044-5-2 Prehodna prenapetost (surge) Kriterij B; Preizkus imunosti v skladu z EN IEC 63044-5-2 Hitri prehodni pojavi (sunki) Kriterij A, ±500 V, Kriterij B, ±1000 V; Preizkus imunosti v skladu z EN IEC 63044-5-2 Elektromagnetna polja Kriterij A, jakost polja: 10 V/m; Preizkus imunosti v skladu z EN IEC 63044-5-2 Elektrostatična razelektritev (ESD) Kriterij A, ±4 kV kontaktna razelektritev, ±8 kV zračna razelektritev; Preizkus imunosti v skladu z EN IEC 63044-5-2 Prevajane motnje Kriterij A, preskusna napetost 10 V; Preizkus emisij v skladu z EN IEC 63044-5-2 Razred B
Dimenzije brez pritrjenega zaslona: Dimenzije brez pritrjenega zaslona
Dimenzije s pritrjenim zaslonom: Dimenzije s pritrjenim zaslonom
Razširitveno vodilo (povezovalno vodilo): Razširitveno vodilo (povezovalno vodilo)
Analogni: Univerzalni vhod: Analogni: Univerzalni vhod
Absolutna toleranca (mA): maks. 0,05 mA (Meritev zahteva zunanji vzporedni upor 68 Ω.)
Toleranca, absolutna (V): maks. 25 mV
Uporabna vrsta senzorja (RTD): Ni 1000; LG-Ni 1000
Temperaturno območje: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
Temperaturna ločljivost: 0,1 K
Ustrezen tip senzorja (TC): NTC 10k; NTC 20k; NTC 10k Pre
Območje upora: 0 Ω ... 180 kΩ
Ločljivost (upor): 0,1 Ω
Digitalni: Univerzalni vhod: Digitalni: Univerzalni vhod
Opomba glede vhoda: Vsak univerzalni izhod lahko konfigurirate kot digitalni vhod. Glejte tabelo »Funkcija »Digitalni vhod««.
Območje vhodnega upora:> 15 kΩ
Števec: Univerzalni vhod: Števec: Univerzalni vhod
Preskusna napetost: Razširitveno vodilo/logika: 500 V AC, 50 Hz, 1 min
Preskusna napetost: Logika / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Modul zaupanja vredne platforme: TPM 2.0
Preskusna napetost: LAN / Logika: 500 V AC, 50 Hz, 1 min
Preskusna napetost: TP / Logika: 500 V AC, 50 Hz, 1 min
Preskusna napetost: RS-485 / Logika: 500 V AC, 50 Hz, 1 min
Tokovna nosilnost (priključne točke): 13,5 A
Tokovna nosilnost (prevodnost med priključki): 4 A
Digitalno: Digitalni vhod (DOI): Digitalno: Digitalni vhod (DOI)
Digitalni: Univerzalni izhod: Digitalni: Univerzalni izhod
Števec: Digitalni vhod (DOI): Števec: Digitalni vhod (DOI)
Analogni: Univerzalni izhod: Analogni: Univerzalni izhod
Izhodni tok (na kanal): maks. 10 mA
Digitalno: Digitalni izhod (DOI): Digitalno: Digitalni izhod (DOI)
Opomba glede izhoda: Tehnične specifikacije so enake specifikacijam digitalnih izhodov s funkcijo "Digital Input" (DOI).
Obnašanje med izpadom napajanja: Izhod sledi napajanju brez zakasnitve.
Povezave 1 ... 2 (priključek TP vodila): Priključki 1 ... 2 (priključek vodila TP)
Povezave 3 ... 62 (Napajanje, povezovalno vodilo, V/I): Priključki 3 ... 62 (Napajanje, povezovalno vodilo, V/I)
Vodilo za avtomatizacijo prostorov: Vodilo za avtomatizacijo prostorov

Vrsta izdelka: krmilnik

Vmesniki: USB-C
RJ45

Število izhodov maks.: 4

Delovna napetost: 24 V/DC

Višina: 60.7 mm

Dolžina: 107.6 mm

Širina: 89.7 mm

: IP20

Mere: (D x Š x V) 107.6 x 89.7 x 60.7 mm

Priključitev: Push-in priključek

Prikaz: da

Proizv. št. delov: 1371432

Vrsta: CATAN C1 EN

Podatkovni pomnilnik: 512 kB

Način montaže (podrobnosti): montaža nosilne letve

Ura realnega časa: da (integrirano)

Maks. temperatura okolice: 50 °C

Min. temperatura okolice: -5 °C

Globina: 60.7 mm

: 107.6 mm

: 91 mm

: 60.7 mm

: 0

: 4

: 0

: 0

: DC

: 5242880 kByte

: 3

: 0

: 0

: 2

: 2

: 0

: 0

: FALSE

: None

: None

: TRUE

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: None

: None

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3583185 Phoenix Contact CATAN C1 EN 1371432 krmilnik 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3583185 Phoenix Contact CATAN C1 EN 1371432 krmilnik 24 V/DC

Opis

Krmilni sistem za avtomatizacijo stavb. 14 nastavljivih vhodov in izhodov. Vmesniki: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP za avtomatizacijo prostorov, 2 x SPE za razširitvene module Catan. Lokalno prednostno upravljanje prek nadzorne plošče Catan.
