Phoenix Contact FA MCR-D-TUI-UI-2REL-UP digitalni zaslon

Elektronska merilna naprava z digitalnim zaslonom, spredaj sta dva velika upravljalna gumba, poleg njiju ležita dva tanká črna palčka.

Slika je simbolična

'Električna shema naprave s senzorskimi in napravnimi priključki, prikazuje vhode in izhode, napajanje od 24V do 230V AC/DC.'

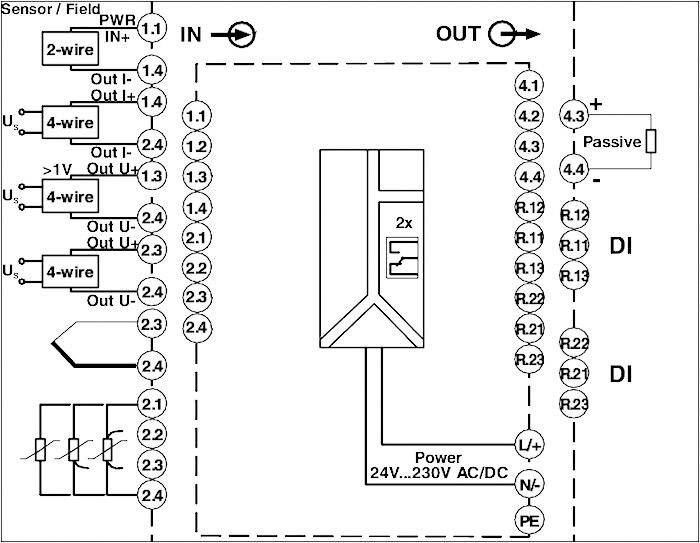

Diagram električne sheme s polji za senzor/polje in DI. Napajanje: 24V...230V AC/DC. Prikazana razporeditev vhodov in izhodov.

Električna shema elektronske komponente z vhodnimi in izhodnimi priključki. Simboli prikazujejo električne parametre in funkcije.

1/4

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

kos - zaloga Nemčija

Skupaj (915,00 € / Kos)

915,00 €

z DDV

Samo 47,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura okolice (delovanje): -20 ° C ... 60 °C
Največja uporaba višine:<2000 m (nadmorska višina)
Opis vhoda: univerzalni vhod
Tok vhodnega signala: 0 mA ... 20 mA + 10%
Tok izhodnega signala: 0 mA ... 20 mA
Dolžina traku: 10 mm
Material ohišja: PC-GF10
Poraba energije: ≤ 6,9 W.

Vrsta izdelka: digitalni zaslon

Merilna funkcija: tok

Območje merjenja (min.): 0 mA

Vrsta: FA MCR-D-TUI-UI-2REL-UP

Merilno območje (maks.): 20 mA

: IP65 (spredaj)

Mere: (D x Š x V) 151.8 x 96 x 48 mm

Maks. obratovalna napetost: 230 V DC/AC

Min. obratovalna napetost: 24 V DC/AC

Barva: svetlo siva

Širina: 96 mm

Višina: 48 mm

Dolžina: 151.8 mm

: Other

: FALSE

: FALSE

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225685 Phoenix Contact FA MCR-D-TUI-UI-2REL-UP digitalni zaslon

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225685 Phoenix Contact FA MCR-D-TUI-UI-2REL-UP digitalni zaslon

Opis

Večfunkcijski indikator procesa v ohišju, nameščeno na plošči, za spremljanje in prikaz analognih izmerjenih vrednosti. Univerzalni vhodi omogočajo priključitev toka, napetosti, RTD-jev in TC-jev. Dva izhoda releja in en analogni izhod.

Besedilo je strojno prevedeno.
