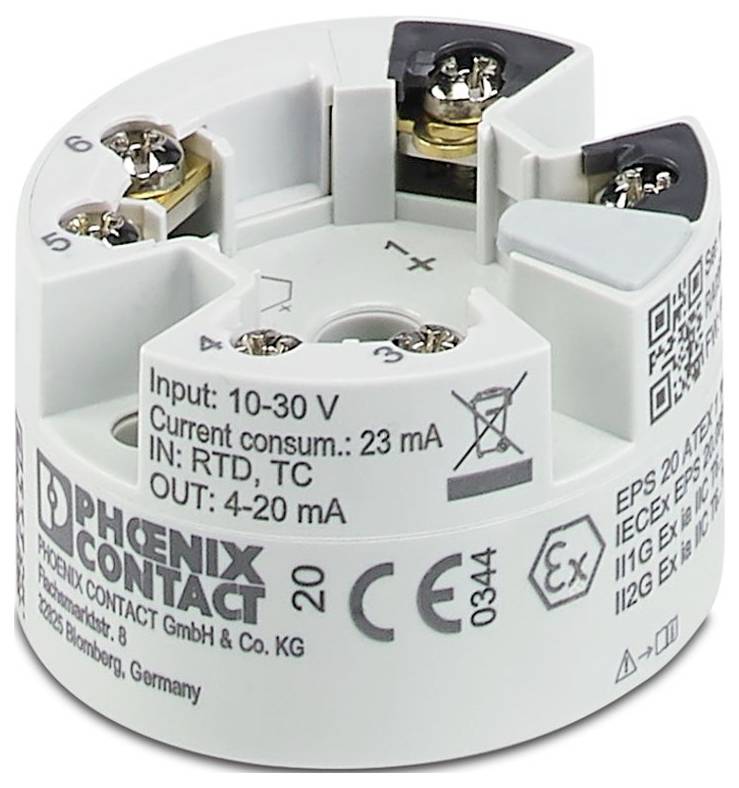

Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Glavni oddajnik 1145217
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta
FA MCR-EX-HT-1TS-I-OLP
Priključek
Vijačni priključek
Proizv. št. delov
1145217
Teža
0.07 kg
UKCA
da
Podatkovni list izdelka (PDF)
Število
Skupaj (315,00 € / Kos)
315,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Analogni terenski
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- Okoljski pogoji: Okoljski pogoji
- Razred zaščite: IP00 (pri namestitvi v ohišje na terenu IP66/67, NEMA 4X)
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -50 °C ... maks. 100 ℃
- Nadmorska višina: ≤ 4000 m (nad morsko gladino)
- Vrsta montaže: Vgradna montaža; Montaža na montažno letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (dovoljena kondenzacija)
- Dolžina odstranjevanja izolacije: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Hitrost prenosa: 1200 baudov
- Oznaka: IS za razred I, oddelek 1, skupine A, B, C, D | T6...T4; Ex ia IIC T6...T4 Ga
- Območje napajalne napetosti: napajanje iz zanke, zunanje napajanje ni potrebno; 10 V DC ... 30 V enosmernega toka (eksplozivno)
- CE: CE
- Potrdilo: CML 21UKEX21009X
- Območje vhodne napetosti: -20 mV ... 100 mV (minimalno merilno območje: 5 mV)
- Navodila za montažo: Montaža v priključno glavo v skladu z DIN 43729 oblika B
- Klimatski razred: C1
- CSA: CSA
- Podprti protokoli: HART
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Število kanalov: 1
- Zakasnitev vklopa: ≈ 7 s (HART); ≈ 7 s (izmerjena vrednost)
- Preskusna napetost: 2 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
- Izhodni signalni tok: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
- Največji izhodni tok: 23 mA
- Konfiguracija: Programska oprema; HART
- Število vhodov: 1
- Ex namestitev (EPL): GB; Div. 1
- Ex i tokokrogi (EPL): Ga; Div. 1
- Sejmi: Sejmi
- Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
- Območje linearnega upora: 10 Ω ... 2000 Ω (najmanjše merilno območje: 10 Ω)
- Merilno območje temperature: -250 °C ... 2500 °C (območje je odvisno od tipa senzorja)
- Merilno območje temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
- Uporabne vrste senzorjev (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signal: Tok: Signal: Tok
- Obremenitev: (UL - 10 V) / 0,023 A
- Korak odziv (0–99 %): 1 s (TC); 1 s (RTD)
- Galvanska izolacija vhod/izhod: Galvanska izolacija vhod/izhod
- HART kodiranje: FSK ± 0,5 mA
- Različica HART: 7
- Filter omrežne frekvence: 50/60 Hz
- Komunikacijska upornost: ≥ 250 Ω
- Vrsta
FA MCR-EX-HT-1TS-I-OLP
- Priključek
Vijačni priključek
- Proizv. št. delov
1145217
- Teža
0.07 kg
- UKCA
da
- Vrsta izdelka
merilni pretvornik za temperaturo
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Glavni oddajnik 1145217
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Glavni oddajnik 1145217
Opis
Oddajnik z izhodno zanko Ex i za prenos signalov senzorjev RTD in TC ter oddajnikov upora in napetosti nad 4 mA ... 20 mA. HART, standardna konfiguracija, vijačni priključek
