Name: Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni oddajnik 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

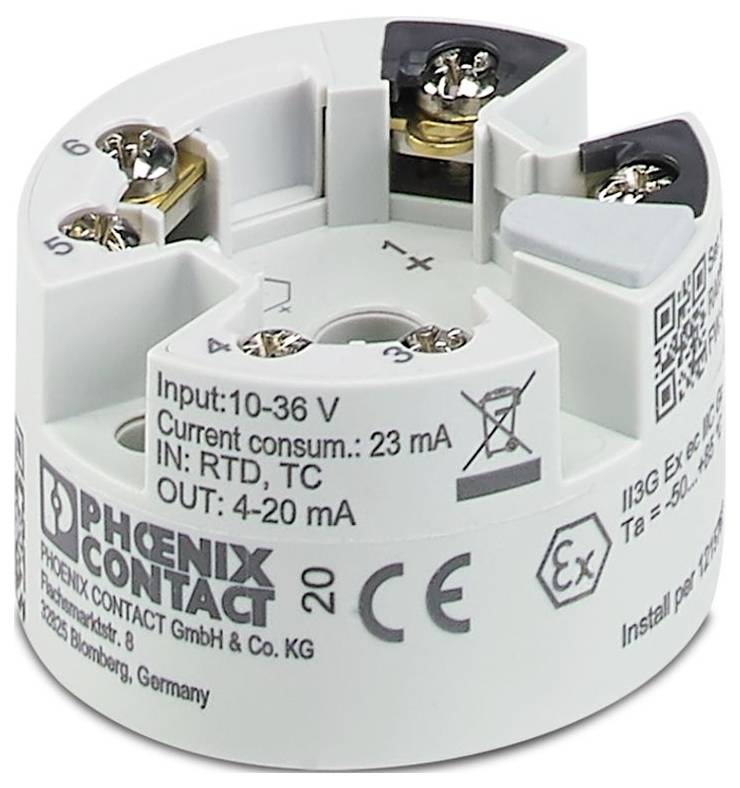

Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni oddajnik 1145210-0

Slika je simbolična

Vrsta

FA MCR-HT-1TS-I-OLP

Napajalna napetost

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Priključek

Vijačni priključek

Obratovalna temperatura

-40 °C (min)

Obratovalna temperatura (min.)

-40 °C

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,24.11.

Število

kos - zaloga Nemčija

Skupaj (279,00 € / Kos)

279,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Analogni terenski
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
Okoljski pogoji: Okoljski pogoji
Razred zaščite: IP00 (pri namestitvi v ohišje na terenu IP66/67, NEMA 4X)
Temperatura okolice (delovanje): -40 °C ... do 85 ℃
Temperatura okolice (skladiščenje/transport): -50 °C ... maks. 100 ℃
Nadmorska višina: ≤ 4000 m (nad morsko gladino)
Vrsta montaže: Vgradna montaža; Montaža na montažno letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (dovoljena kondenzacija)
Dolžina odstranjevanja izolacije: 8 mm
ATEX: ATEX
Hitrost prenosa: 1200 baudov
Oznaka: Ex ec IIC T6...T4
Območje napajalne napetosti: napajanje iz zanke, zunanje napajanje ni potrebno; 10 V DC ... 36 V enosmernega toka (standardno)
CE: CE
Certifikat: PxCIF20ATEX1145192U
Območje vhodne napetosti: -20 mV ... 100 mV (minimalno merilno območje: 5 mV)
Navodila za montažo: Montaža v priključno glavo B v skladu z DIN EN 50446
Klimatski razred: C1
CSA: CSA
Podprti protokoli: HART
Galvanska izolacija med vhodom in izhodom: da
Dobava: Dobava
Število kanalov: 1
Zakasnitev vklopa: ≈ 7 s (HART); ≈ 7 s (izmerjena vrednost)
Preskusna napetost: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
Izhodni signalni tok: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Največji izhodni tok: 23 mA
Konfiguracija: Programska oprema; HART
Število vhodov: 1
Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
Sejmi: Sejmi
Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
Območje linearnega upora: 10 Ω ... 2000 Ω (najmanjše merilno območje: 10 Ω)
Merilno območje temperature: -250 °C ... 2500 °C (območje je odvisno od tipa senzorja)
Merilno območje temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
Uporabne vrste senzorjev (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Tok: Signal: Tok
Obremenitev: (UL - 10 V) / 0,023 A
Korak odziv (0–99 %): 1 s (TC); 1 s (RTD)
Galvanska izolacija vhod/izhod: Galvanska izolacija vhod/izhod
HART kodiranje: FSK ± 0,5 mA
Različica HART: 7
Filter omrežne frekvence: 50/60 Hz
Komunikacijska upornost: ≥ 250 Ω

Vrsta: FA MCR-HT-1TS-I-OLP

Napajalna napetost: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Priključek: Vijačni priključek

Obratovalna temperatura: -40 °C (min)

Obratovalna temperatura (min.): -40 °C

Proizv. št. delov: 1145210

Maks. temperatura okolice: 85 °C

Min. temperatura okolice: -40 °C

Teža: 0.1379 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni oddajnik 1145210

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Glavni oddajnik 1145210

Opis

Izhodni oddajnik z zanko za oddajanje signalov senzorjev RTD in TC ter oddajnikov upora in napetosti nad 4 mA... 20 mA. HART, standardna konfiguracija, vijačni priključek
