Name: Phoenix Contact MACX MCR-1TS-I-OLP Merilni pretvorniki temperature 1145192
Brand: Phoenix Contact
SKU: 3564760
Availability: BackOrder

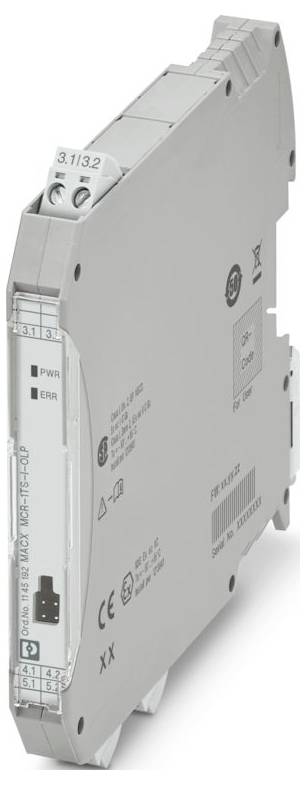

Phoenix Contact MACX MCR-1TS-I-OLP Merilni pretvorniki temperature 1145192-0

Slika je simbolična

Vrsta

MACX MCR-1TS-I-OLP

Napajalna napetost

11 ... 36 V/DC

Mere

(Ø x V) 2 mm x 112.5 mm

Priključek

Vijačni priključek

Proizv. št. delov

1145192

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,20.1.2027

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Analogni terenski
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 12,5 mm
Višina 112,5 mm
Globina: 113,7 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... do 85 ℃
Temperatura okolice (skladiščenje/transport): -50 °C ... maks. 100 ℃
Nadmorska višina: ≤ 4000 m (nad morsko gladino)
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 7 mm
ATEX: ATEX
Hitrost prenosa: 1200 baudov
Oznaka: Ex ec IIC T6...T4
Območje napajalne napetosti: napajanje z zanko, zunanje napajanje ni potrebno; 11 V DC ... 36 V enosmernega toka (standardno)
CE: CE
Certifikat: PxCIF20ATEX1145192U
Območje vhodne napetosti: -20 mV ... 100 mV (minimalno merilno območje: 5 mV)
Signal: Signal
Klimatski razred: B2
CSA: CSA
Indikator stanja: LED (rdeča)
Podprti protokoli: HART
Galvanska izolacija med vhodom in izhodom: da
Dobava: Dobava
Število kanalov: 1
Zakasnitev vklopa: ≈ 7 s (HART); ≈ 7 s (izmerjena vrednost)
Preskusna napetost: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
Vhodni signal: Temperatura
Izhodni signalni tok: 4 mA ... 20 mA; 20 mA ... 4 mA
Največji izhodni tok: 23 mA
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Konfiguracija: Programska oprema; HART
Število vhodov: 1
Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
Sejmi: Sejmi
Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
Območje linearnega upora: 10 Ω ... 2000 Ω (najmanjše merilno območje: 10 Ω)
Merilno območje temperature: -250 °C ... 2500 °C (območje je odvisno od tipa senzorja)
Merilno območje temperature: ≥ 10 K (RTD); ≥ 50 K (TC)
Uporabne vrste senzorjev (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Tok: Signal: Tok
Obremenitev: (UL - 11 V) / 0,023 A
Korak odziv (0–99 %): 1 s (TC); 1 s (RTD)
Galvanska izolacija vhod/izhod: Galvanska izolacija vhod/izhod
HART kodiranje: FSK ± 0,5 mA
Različica HART: 7
Filter omrežne frekvence: 50/60 Hz
Komunikacijska upornost: ≥ 250 Ω
Testna vtičnica: Testna vtičnica
Največji premer: 2 mm

Vrsta: MACX MCR-1TS-I-OLP

Napajalna napetost: 11 ... 36 V/DC

Mere: (Ø x V) 2 mm x 112.5 mm

Priključek: Vijačni priključek

Proizv. št. delov: 1145192

Širina: 12.5 mm

Višina: 112.5 mm

Dolžina: 113.7 mm

Premer: 2 mm

Maks. temperatura okolice: 85 °C

Min. temperatura okolice: -40 °C

Teža: 0.15 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Merilni pretvorniki temperature 1145192

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Merilni pretvorniki temperature 1145192

Opis

Izhodni temperaturni oddajnik z napajanjem iz zanke za prenos signalov senzorjev RTD in TC ter senzorjev upora in napetosti prek 4 mA ... 20 mA. HART, izolacijski ojačevalnik, standardna konfiguracija, vijačni priključki

Besedilo je strojno prevedeno.
