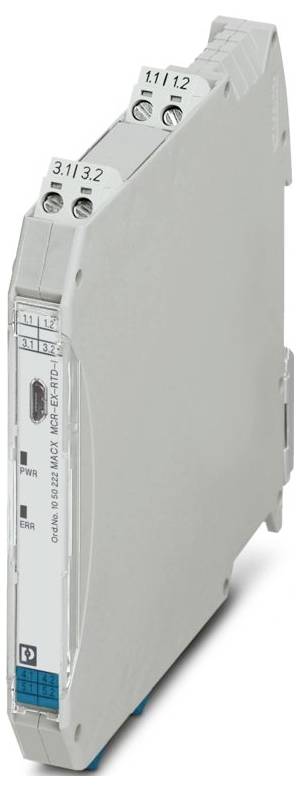

Phoenix Contact MACX MCR-EX-RTD-I Merilni pretvorniki temperature 1050222
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta
MACX MCR-EX-RTD-I
Napajalna napetost
24 V/DC
Mere
(D x Š x V) 113.7 x 12.5 x 112.5 mm
Priključek
Vijačni priključek
Proizv. št. delov
1050222
Podatkovni list izdelka (PDF)
Število
Skupaj (345,00 € / Kos)
345,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: MACX Analog
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 12,5 mm
- Višina 112,5 mm
- Globina: 113,7 mm
- Barva: siva (RAL 7042)
- Material ohišja: PA 6.6-FR
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 49 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m (Tehnični podatki se nanašajo na nadmorsko višino ≤ 2000 m). Za visoke nadmorske višine> 2000 m nadmorske višine (glejte podatkovni list).
- Standardi/predpisi: EN 61000-4-6
- Opomba: Med postopkom interference lahko pride do manjših odstopanj.
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Izguba moči: ≤ 0,76 W
- Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
- CE: CE
- Potrdilo: BY/112 02.01 TP012 103.01 00082
- Signal: Signal
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Interferenčno sevanje: Interferenčno sevanje
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prevajane motnje: Prevajane motnje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- INMETRO: INMETRO
- Odpornost: EN 61000-6-2
- Indikator stanja: zelena LED (napajalna napetost); rdeča LED, utripajoča 2,8 Hz (napaka linije ali senzorja na vhodu ali izhodu, ERR); rdeča LED, utripajoča 1,4 Hz (simulacijsko delovanje, ERR); rdeča LED, neprekinjeno sveti (napaka modula, ERR)
- Oznaka: Prevajane motnje
- Galvanska izolacija med vhodom in izhodom: da
- Uporaba: Temperatura
- Dobava: Dobava
- Število kanalov: 1
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Izolacija: Varna ločitev
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 60 Vrms (IEC/EN 60079-11)
- Preskusna napetost: 1,75 kV
- Največja izhodna napetost Uo: 6 V
- Maks. izhodni tok Io: 16,6 mA (RTD v 4-žični konfiguraciji); 13 mA (RTD v 3-žični konfiguraciji); 7,1 mA (RTD v 2-žični konfiguraciji); 16,6 mA (2x RTD v 2-žični konfiguraciji); 13 mA (potenciometer)
- Maks. izhodna moč Po: 25,2 mW (linearna)
- Najvišja varnostna napetost: 60 V AC/DC
- Obremenitev/izhodna obremenitev Izhodni tok: ≤ 600 Ω
- Funkcionalnost: Funkcionalnost
- Število izhodov: 1
- Nazivna napajalna napetost: 24 V DC -20% ... +25 %
- Galvanska izolacija: Galvanska izolacija
- Tipični temperaturni koeficient: 0,01 %/K
- Poraba energije: ≤ 1 W
- Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
- Največji izhodni signalni tok: ≥ 21 mA
- Tipično odstopanje od vrednosti polne skale: 1 %
- Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
- Konfiguracija: Programska oprema
- Opis vhoda: lastno varen
- Število vhodov: 1
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
- Ex i tokokrogi (EPL): Ga; Da; Ma; Div. 1
- Maks. notranja kapacitivnost Ci: 44 nF
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1: Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1
- Največja dovoljena skupna upornost voda: 50 Ω (na vod)
- Sejmi: Sejmi
- Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
- Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
- Območje linearnega upora: 0 Ω ... 50 kΩ
- Napajalni tok senzorja: 10 µA ... 210 µA (do 2x 210 µA s 3-žilno povezavo)
- IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 460 mH / 1000 µF
- IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 40 µF
- IIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 555 nF
- Merilno območje temperature: -200 °C ... 850 °C (območje je odvisno od tipa senzorja)
- Merilno območje temperature: ≥ 50 K
- Signal: Tok: Signal: Tok
- Odziv na korak (0–99 %): ≤ 1,7 s
- Testna vtičnica: Testna vtičnica
- Največji premer: 2 mm
- Sistematična zmogljivost: Sistematična zmogljivost
- Tipična napaka prenosa: 0,1 % (npr. za Pt 100, razpon 300 K, 4 ... 20 mA)
- Konfigurabilno/Programabilno: da
- Izhodna valovitost (tok):< 15 µASS;< 10 µArms
- Obnašanje v primeru napake senzorja: prosto določljivo
- Varnostni podatki: Sponke: 4.1, 4.2, 5.1, 5.2: Varnostni podatki: Sponke: 4.1, 4.2, 5.1, 5.2
- IIA/I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 850 mH / 1000 µF
- IIB/IIA (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 950 nF
- IIIC/I (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 950 nF
- Delovno območje nadmorske višine (≤ 2000 m): Delovno območje nadmorske višine (≤ 2000 m)
- Delovno območje nadmorske višine (≤ 3000 m): Delovno območje nadmorske višine (≤ 3000 m)
- Razpon nadmorske višine:> 4000 m ... 5000 m
- Delovno območje nadmorske višine (≤ 4000 m): Delovno območje nadmorske višine (≤ 4000 m)
- Delovno območje nadmorske višine (≤ 5000 m): Delovno območje nadmorske višine (≤ 5000 m)
- Območje upornosti potenciometra: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Vrsta
MACX MCR-EX-RTD-I
- Napajalna napetost
24 V/DC
- Mere
(D x Š x V) 113.7 x 12.5 x 112.5 mm
- Priključek
Vijačni priključek
- Proizv. št. delov
1050222
- Širina
12.5 mm
- Višina
112.5 mm
- Dolžina
113.7 mm
- Teža
0.13 kg
- UKCA
da
- Vrsta izdelka
merilni pretvornik za temperaturo
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562247 Phoenix Contact MACX MCR-EX-RTD-I Merilni pretvorniki temperature 1050222
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562247 Phoenix Contact MACX MCR-EX-RTD-I Merilni pretvorniki temperature 1050222
Opis
Temperaturni oddajnik Ex i: Pretvarja signale uporovnih termometrov, nameščenih v Ex območju, in prenaša signal 0/4–20 mA na obremenitev v varnem območju. Prosto programabilno. 3-smerna izolacija, SIL, vijačna povezava, standardna konfiguracija.
